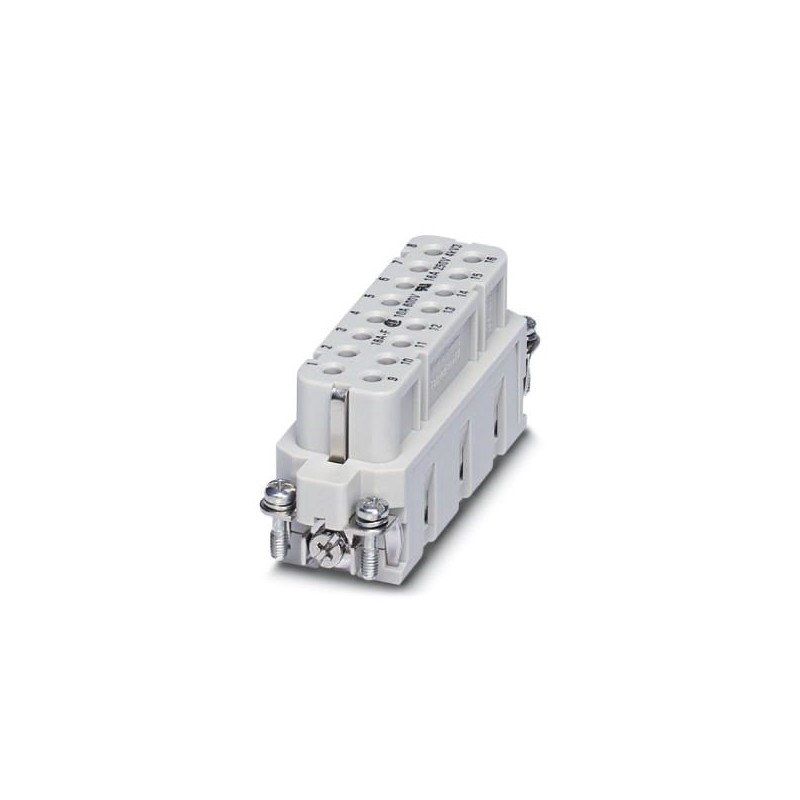

PHOENIX_CONTACT HC-A 16-EBUC-32 1677050 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

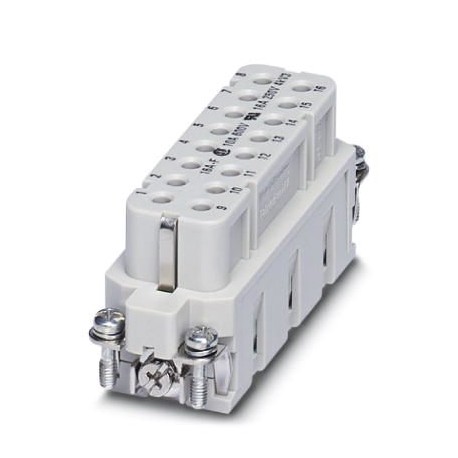

HC-A 16-EBUC-32 1677050 PHOENIX CONTACT Eléments de contact

Référence: HC-A 16-EBUC-32

Code: 1677050

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact
Insert de femelles HEAVYCON, série A16, 16 pôles, jeu de connexions, numérotation de 17 ... 32

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1677050
Unité de conditionnement10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 515 (C-2-2017)
GTIN4017918129675
Poids par pièce (hors emballage)0,046 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Généralités

Remarquepour boîtier HC-D25/ HC-D50, contact à sertir CK2,5-ED (contacts à sertir non compris dans la livraison)
Les connecteurs ne doivent être manipulés que hors charge/tension.
Mode de raccordementRaccordement serti
Degré de pollution3
Catégorie de surtensionIII
Nombre de pôles16+PE
Cycles d'enfichage≥ 500
TailleD25
Numérotation des contacts17 - 32
Section raccordable0,14 mm² ... 4 mm² (concerne les conducteurs souples)
Section raccordable AWG20 ... 12
Longueur de gaine à dénuder de chaque fil8 mm
Conseils pour le montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 125 °C (y compris l'échauffement des contacts)

Indications concernant les matériaux

Matériau de contactAlliage de cuivre
Matériau de surface du contactAg (alternative Au)
Matériau de porte-contactsPA

Caractéristiques électriques

Tension de référence (III/3)250 V
Tension de choc assignée4 kV
Courant de référence16 A

Normes et spécifications

Connexion selon la normeCSA
Spécifications concernant l'exécution et les essaisDIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
CEI 60664-1, DIN CEI 60512
CEI 60352
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
