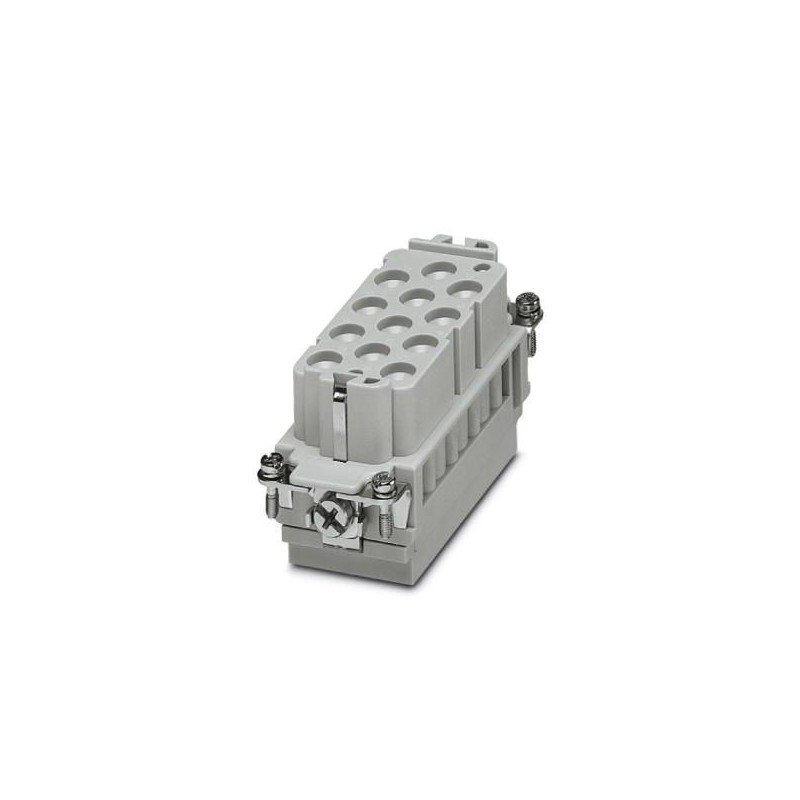

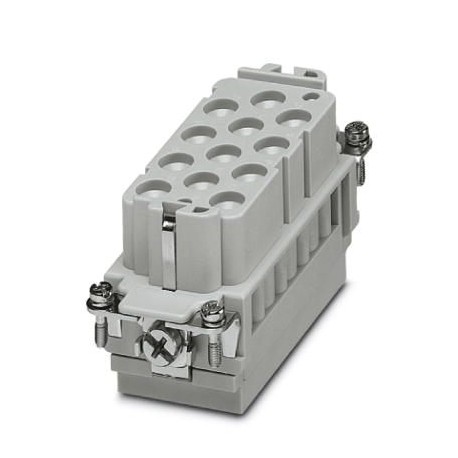

HC-K12/ 2-EBUC 1636347 PHOENIX CONTACT Eléments de contact
HC-K12/ 2-EBUC
1636347
PHOENIX_CONTACT
Eléments de contact
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1636347 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 559 (C-2-2017) |
| GTIN | 4046356011488 |
| Poids par pièce (hors emballage) | 0,084 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B16/B32, contacts de puissance : CK 4,0-ED, contacts de commande : CK 1,6-ED (contacts à sertir non fournis) |
|---|---|
| Mode de raccordement | Raccordement serti (Contacts de puissance) |
| Raccordement serti (Contacts de commande) | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 12+2+PE |
| Nombre de contacts de puissance | 12 |
| Nombre de contacts de commande | 2 |
| Cycles d'enfichage | ≥ 500 |
| Taille | B16 |
| Numérotation des contacts | 1 - 12 |
| Section raccordable | 1,5 mm² ... 6 mm² (Contacts de puissance) |
| 0,14 mm² ... 2,5 mm² (Contact de commande) | |
| Section raccordable AWG | 16 ... 10 (Contacts de puissance) |
| 26 ... 14 (Contacts de commande) | |
| Longueur de gaine à dénuder de chaque fil | 9 mm (1,5 mm² ... 2,5 mm²) |
| 8 mm (0,14 ... 1,5 mm²) | |
| 9,5 mm (4 mm² ... 6 mm²) | |
| 6 mm (2,5 mm²) | |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
Indications concernant les matériaux
| Matériau de contact | Alliage de Cu |
|---|---|
| Matériau surface de contact, contact de puissance | Ag |
| Matériau surface de contact, contact de commande | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
Caractéristiques électriques
| Tension de référence (III/3) | 690 V (Contacts de puissance) |
|---|---|
| 250 V (Contacts de commande) | |
| Tension de choc assignée | 8 kV (Contacts de puissance) |
| 4 kV (Contacts de commande) | |
| Courant de référence | 40 A (Contacts de puissance) |
| 10 A (Contacts de commande) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1636347-HC-K12/ 2-EBUC | 131 Kbytes |
|
