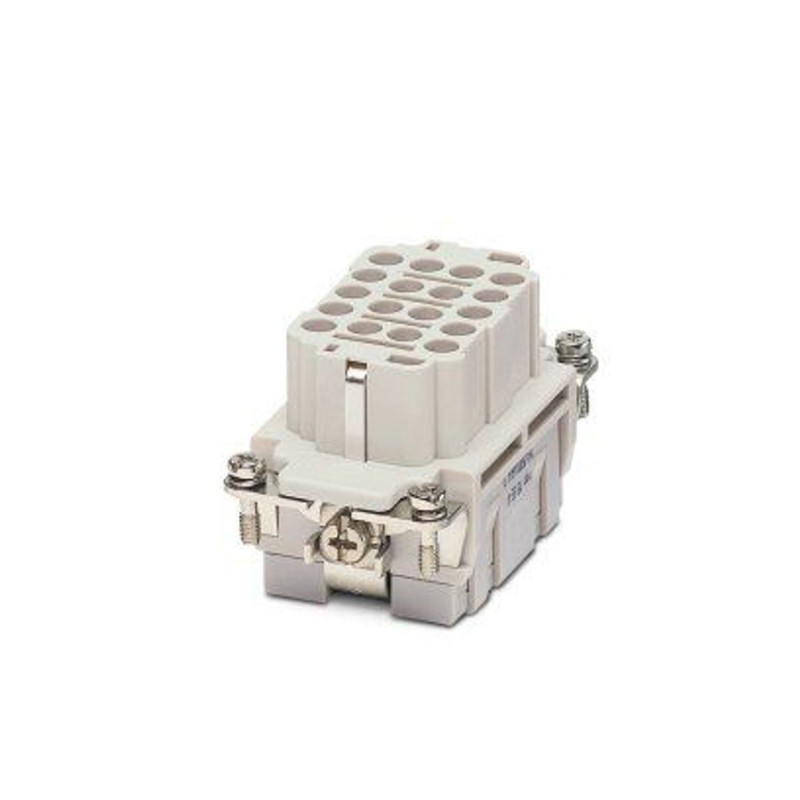

HC-BB 18-EBUC 1687451 PHOENIX CONTACT Isolant femelle HEAVYCONNEC, série BB18, 18 pôles, raccordement serti
HC-BB 18-EBUC
1687451
PHOENIX_CONTACT
Isolant femelle HEAVYCONNEC, série BB18, 18 pôles, raccordement serti
Insert femelle HEAVYCON, série BB18, 18 pôles, raccord à sertir
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Pour les boîtiers HEAVYCON ADVANCE et HEAVYCON de type B10, contacts à sertir CK 2,5-ED (contacts à sertir non inclus dans la livraison). |
| Note de montage | - Des hauteurs de boîtier de h ≥ 72 mm sont recommandées lorsqu’il y a un grand nombre de fils. |
| Les connecteurs ne peuvent être insérés que lorsqu’il n’y a pas de charge/que l’alimentation est coupée. Contacts à sertir retirés à l’aide de l’outil de retrait (1662722) |
| Type de produit | Insert de contact avec un n° fixe. Nombre de postes |
| Série | HC-BB |
| type | B10 |
| Nombre de postes | 18 |
| Profil de connexion | 18+EP |
| Numérotation des contacts | 1 - 18 |
| Type de matériau de contact | Tourné |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Degré de pollution | 3 |
| Dessin dimensionnel |  |
| Largeur | 34 mm |
| hauteur | 36,2 millimètres |
| longueur | 64 mm |
| Distance du trou de perçage, horizontale | 57 mm |
| Distance du trou de perçage, verticale | 27 mm |
| Caractéristiques mécaniques | |
| Hauteur minimale du boîtier | 72 mm |
| Diamètre du contact | 2,5 mm |
| Technologie de connexion | |
| Technologie de connexion | Connexion à sertir |
| Connexion en acc. avec standard | CEI / EN |
| Connexion du conducteur | |
| Section transversale du conducteur | 0,5 mm² ... 4 mm² |
| Section de raccordement AWG | 20 ... 12 |
| Longueur de dénudage du fil individuel | 7,5 millimètre |
| Tension nominale (III/3) | 500 V |
| Tension de surtension nominale | 6 kV |
| Courant évalué | 16 A |
| Tension d’essai | 3 kV CA |
| Données mécaniques | |
| Cycles d’insertion/retrait | ≥ 500 |
| Indice d’inflammabilité selon UL 94 | V0 |
| Matériel de contact | Alliage de cuivre |
| Matériau de la surface de contact | Ag (alternativement Au) |
| Matériau de support de contact | PC |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris le chauffage des contacts) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 1687451 - HC-BB 18-EBUC | 106 Kbytes |
 |
| Catalogue complet 1: 1687451 - HC-BB 18-EBUC | 36 Mbytes |
|
