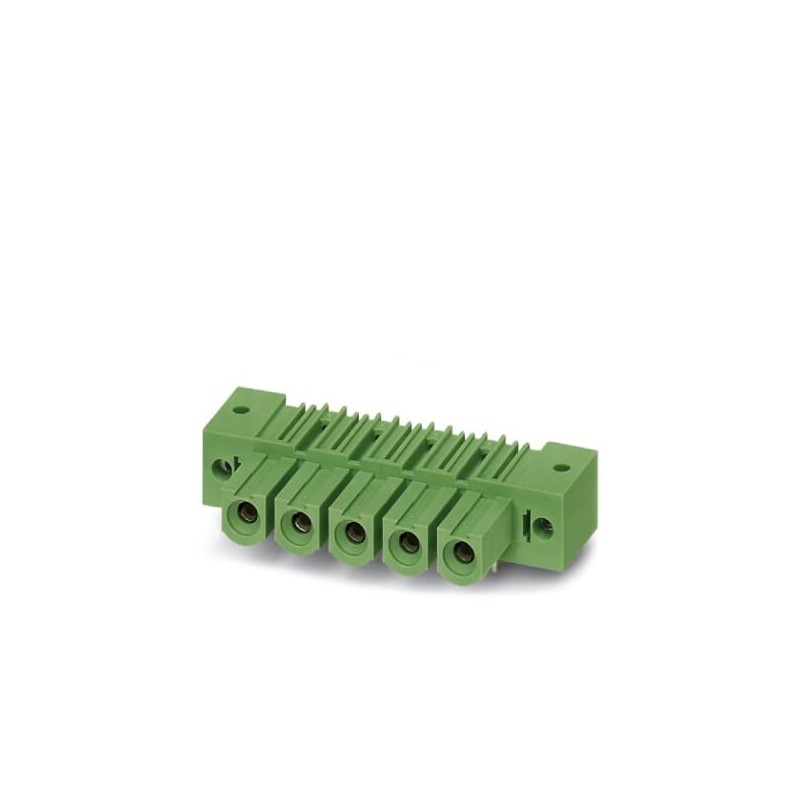

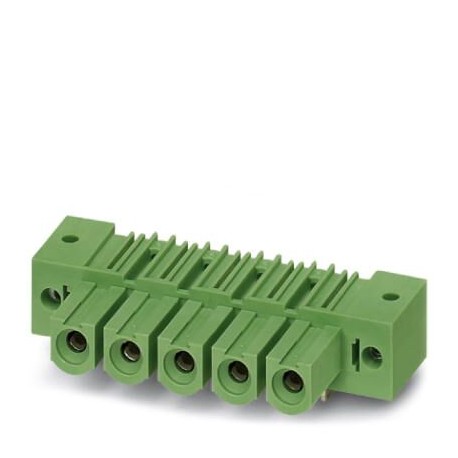

IPC 16/ 5-GF-10,16 BK 1710038 PHOENIX CONTACT Embase traversante Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IPC 16/ 5-GF-10,16 BK 1710038 PHOENIX CONTACT Embase traversante

IPC 16/ 5-GF-10,16 BK

1710038

PHOENIX_CONTACT

50

Embase traversante

Boîtier de base de la carte de circuit imprimé, section nominale : 16 mm², couleur : noir, courant nominal : 76 A, tension nominale (III/2) : 1000 V, surface de contact : argentée, type de contact : femelle, nombre de potentiels : 5, nombre de rangées : 1, nombre de pôles : 5, nombre de connexions : 5, famille d’articles : IPC 16/.. -GF, pas : 10,16 mm, montage : soudage à la vague, disposition des broches : disposition linéaire des broches, longueur de la broche [P] : 4 mm, nombre de broches à souder par potentiel : 3, système d’enfichage : COMBICON PC 16, orientation de la face de l’enfichable : standard, verrouillage : verrou à vis, type de fixation : serrage à l’air (filetage), type d’emballage : en boîte

Plus de détails


Connecteurs > Connecteur de circuit imprimé

Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $708.35
Prix unitaire: $14.17
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Embase de circuit imprimé, intensité nominale: 76 A, tension assignée (III/2): 1000 V, nombre de pôles: 5, pas: 10,16 mm, coloris: noir, surface des contacts: Argent, montage: Soudage à la vague

Données commerciales

Code de commande1710038
Unité de conditionnement1
GTIN4055626129921
Numéro du tarif douanier85366930

Dimensions

Longueur [ l ]32,05 mm
Largeur68,56 mm
Pas10,16 mm
Cote a40,64 mm
Largeur [ w ]68,56 mm
Hauteur [ h ]17,6 mm
Hauteur de montage13,6 mm
Longueur du picot4 mm
Dimensions des picots0,8 x 1,2 mm
Ecartement des picots10,16 mm
Longueur32,05 mm

Généralités

Famille d'articlesIPC 16/..-GF
Colorisnoir
Nombre de pôles5

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

eCl@ss

eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637

UNSPSC

UNSPSC 13.239121409

ETIM for 1710038 Connecteurs (EC002637)
Caractéristique Valeur
Finition du connecteur (EF007495) Connecteur fixé
Finition des contacts (EF001587) Jack
Nombre de pôles (EF001391) 5
Nombre de rangées de contacts à fiche (EF006935) 1
Dimension des contacts (EF007326) 10.16 mm
Dimension des raccordements (EF006827) 10.16 mm
Courant assigné In (EF008250) 76 A
Tension assignée (EF000228) 1000 V
Tension nominale de tenue aux chocs (EF002993) 8 kV
Catégorie de surtension (EF006785) III
Degré de pollution (EF006786) 2
Matériau du revêtement de contact (EF004020) Argent
Finition du raccordement électrique (EF003961) Autre
Diamètre de la broche de raccordement (EF006823) 1.7 mm
Longueur de la broche (EF006825) 4 mm
Matériau du corps isolant (EF007543) Autre
Couleur du boîtier (EF000136) Noir
Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) V0
Température de fonctionnement (EF002393) -40 °C
Type de fixation (EF002442) Autre
Type de banderolage (EF007011) Carton (pour CMS)

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf 15 Mbytes
