PHOENIX_CONTACTSécurité et communicationsPSM-EG-RS232/RS422-P/4K 2761266 PHOENIX CONTACT Convertisseur d'interface

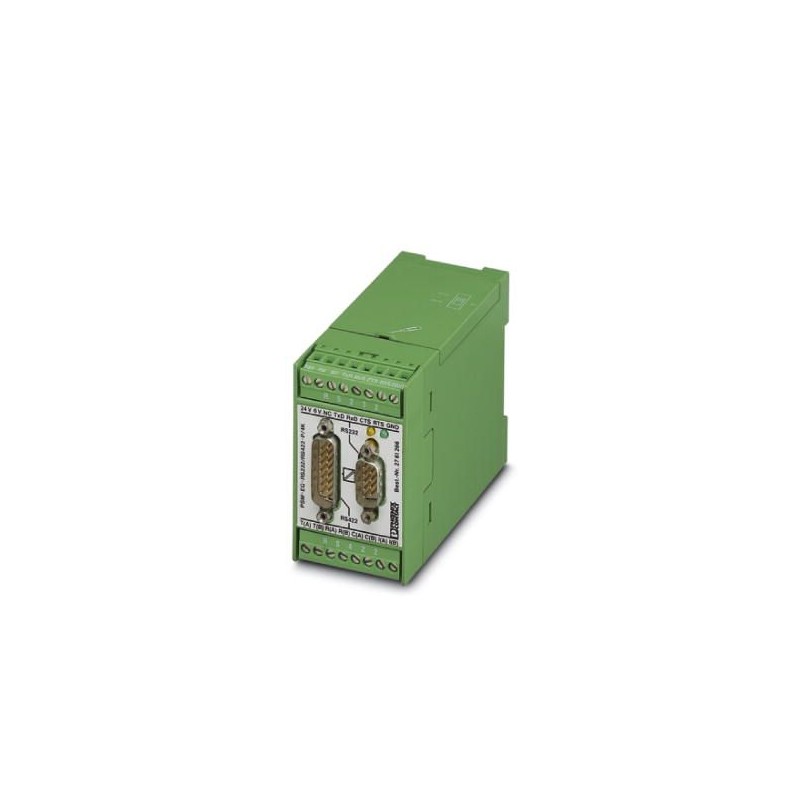

PHOENIX_CONTACT PSM-EG-RS232/RS422-P/4K 2761266 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

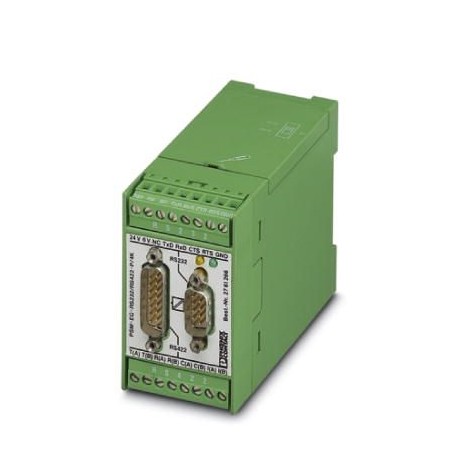

PSM-EG-RS232/RS422-P/4K 2761266 PHOENIX CONTACT Convertisseur d'interface

Référence: PSM-EG-RS232/RS422-P/4K

Code: 2761266

Fabricant: PHOENIX_CONTACT

Description:

Convertisseur d'interface

Catégories:

  • PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2761266
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 321 (C-6-2017)
GTIN4017918064631
Poids par pièce (hors emballage)0,250 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur45 mm
Hauteur75 mm
Profondeur110 mm

Conditions d'environnement

Température ambiante (fonctionnement)0 °C ... 50 °C
ImmunitéEN 50 082-2

Généralités

Voies de transmission4 (2/2), RxD, TxD, RTS, CTS; duplex intégral
Retard des bits≤ 3 µs
Distorsion des bits≤ 5 %
Isolation galvaniqueVCC // RS-232 // RS-422
Tension d'essai interfaces de données2,5 kV AC
Tension d'essai interface de données/alimentation2,5 kV AC
2,5 kV
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
EmissionEN 50 081-1
Poids net250,08 g
Matériau du boîtierABS
Colorisvert
MTBF1045 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour))
223 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour))
UL, USA/CanadacUL 508 Recognized

Alimentation

Plage de tension d'alimentation19,2 V DC ... 28,8 V DC
Courant absorbé typique130 mA (24 V DC)

Interface série

Interface 1Interface RS-232, selon ITU-T V.28, EIA/TIA-232, DIN 66259-1
Type de raccordementConnecteur mâle D-SUB 9
Raccordement vissé enfichable
Distance de transmission15 m (Paire torsadée)
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.13
Débit série64 kbits/s
Interface 2Interface RS-422, selon UIT-T V.11, EIA/TIA-422, DIN 66348-1
Type de raccordementConnecteur D-SUB 15 pôles
Raccordement vissé enfichable
Distance de transmission1200 m (Paire torsadée)
Résistance terminale510 Ω
150 Ω
510 Ω (activable)
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.13
Débit série64 kbits/s

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
EmissionEN 50 081-1
ImmunitéEN 50 082-2
Connexion selon la normeCUL
UL, USA/CanadacUL 508 Recognized

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications
