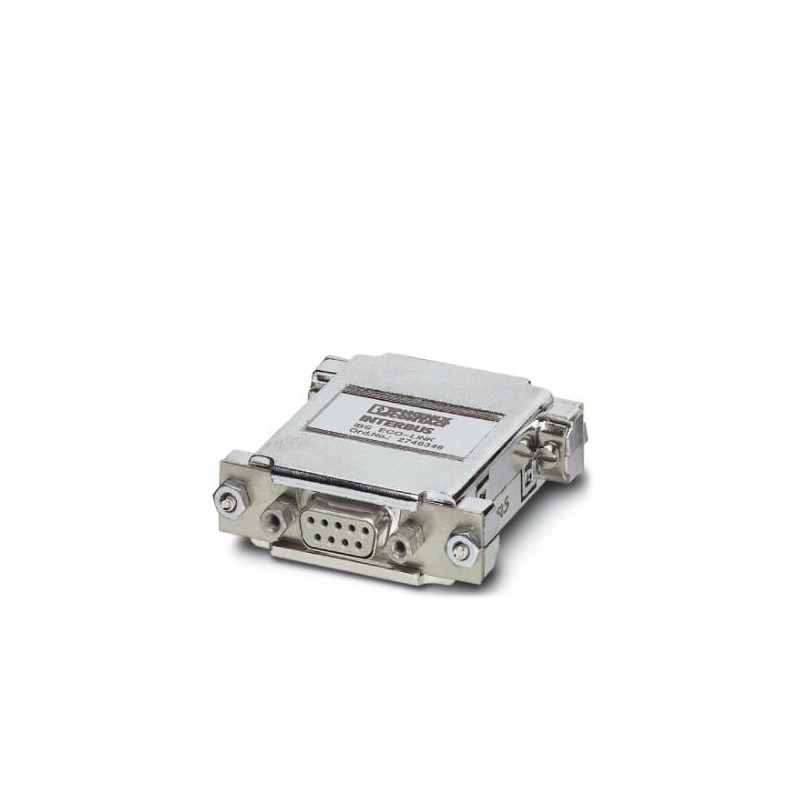

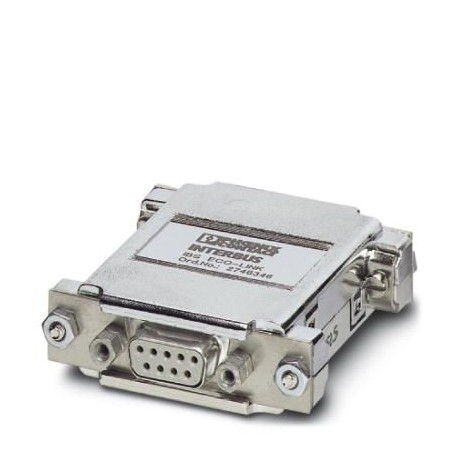

IBS ECO-LINK 2746346 PHOENIX CONTACT Carte de couplage
IBS ECO-LINK
2746346
PHOENIX_CONTACT
Carte de couplage
Interface maître INTERBUS avec : - Logiciel pilote pour DOS et Windows - Documentation utilisateur en allemand et en anglais - Programmes de surveillance - Câble pour l’alimentation en tension
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2746346 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 335 (AX-2007) |
| GTIN | 4017918174095 |
| Poids par pièce (hors emballage) | 0,157 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | 0 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % (95 % à l'occasion, sans condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % (95 % à l'occasion, sans condensation) |
| Pression atmosphérique (service) | 860 hPa ... 1080 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 860 hPa ... 1080 kPa (jusqu'à 3000 m d'altitude) |
Système de commande
| Système de commande | Tous les systèmes de calculateurs munis d'une interface série |
|---|---|
| Système d'exploitation | Windows 2000 |
| Windows 95/98 | |
| Windows NT | |
| Windows XP | |
| DOS |
Interfaces de données
| Interface | Système de commande |
|---|---|
| Type de raccordement | Interface série (V.24), sauvegarde des données, parité (paire) |
| Vitesse de transmission | max. 115,2 kBit/s |
| Interface | Bus interstation INTERBUS |
| Type de raccordement | Connecteur D-SUB femelle, 9 pôles |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s2 Mbit/s (commutable) |
| Interface | Paramétrage/conduite/diagnostic |
| Type de raccordement | Socket driver, LED de diagnostic |
| Interface utilisateur | V.24, 1 bit start, 2 bits stop, 8 bits data, parité paire, débit maximal : 115,2 kbits/s |
Alimentation
| Raccordement alimentation | Connecteur circulaire 3 pôles, par alimentation extérieure |
|---|---|
| Courant absorbé typique | typ. 110 mA (toutes les entrées statiques, sorties libres) |
| Tension d'alimentation | 5 V DC 5 % |
| Puissance dissipée | max. 0,55 W |
Fonction bus de terrain
| Nombre de données de process | 4096 Octet (256 mots (4096 entrées/sorties binaires)) |
|---|---|
| Nombre des données de paramètre | 62 Octet (en cours de préparation) |
| Nombre d'unités connectées supportées | 512 (dont 254) |
| Nombre d'unités connectées avec canal de paramètres | 62 |
| Puce « protocole » | IBS UART |
Diagnostic local
| Représentation optique | LED d'état de fonctionnement (alimentation, communication V.24) |
|---|
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250201eCl@ss 4.127250201eCl@ss 5.027250203eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242208eCl@ss 8.027242208eCl@ss 9.027242208
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2746346-IBS ECO-LINK | 105 Kbytes |
|
