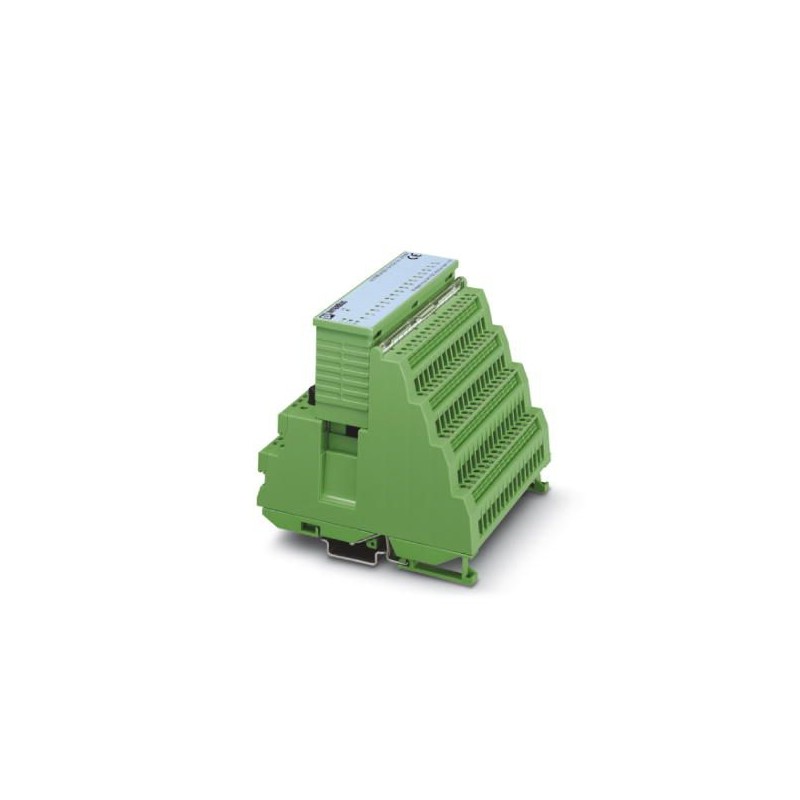

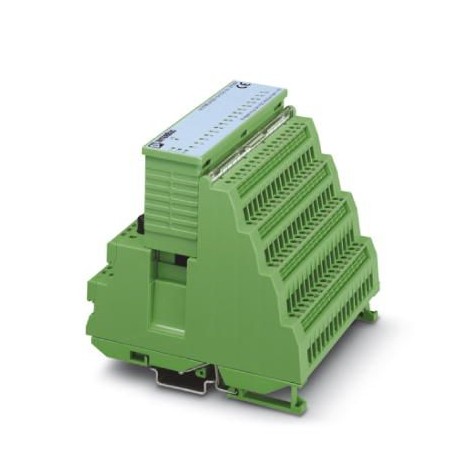

IB ST 24 DI 16/4 2754338 PHOENIX CONTACT Module E/S
IB ST 24 DI 16/4
2754338
PHOENIX_CONTACT
Module E/S
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2754338 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 189 (C-6-2017) |
| GTIN | 4017918063092 |
| Poids par pièce (hors emballage) | 0,735 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | 0 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Humidité de l'air admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local ST |
|---|---|
| Type de raccordement | Connecteur du bus local ST |
| Vitesse de transmission | 500 kBit/s |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Type de raccordement | Raccordement vissé |
| Technique de raccordement | 4 fils |
| Nombre d'entrées | 16 |
| Temps d'amorçage typique | 3 ms (typique) |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 13 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | typ. 7 mA (par voie) |
Alimentation du bloc électronique
| Tension d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 20 V DC ... 30 V DC (ondulation comprise) |
| Ondulation | 3,6 Vccà l'intérieur de la plage de tension admissible |
| Courant absorbé | typ. 100 mA |
Isolation galvanique
| Section contrôlée | Logique de bus / périphérie 500 V AC 50 Hz 1 min. |
|---|---|
| Conducteur de protection / périphérie 500 V AC 50 Hz 1 min. | |
| Tension d'alimentation logique / périphérie 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2754338-IB ST 24 DI 16/4 | 121 Kbytes |
|
