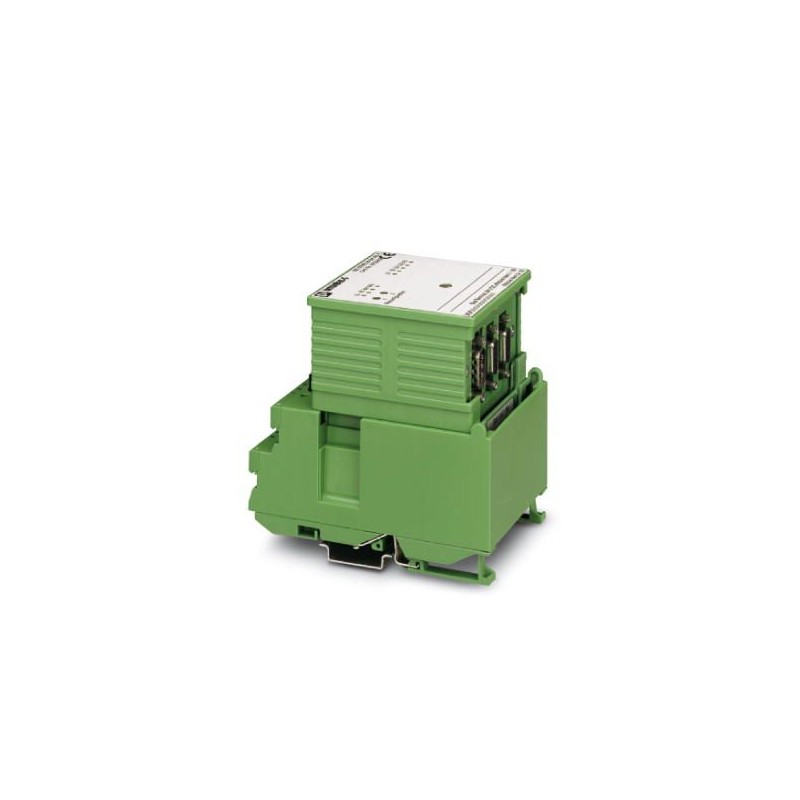

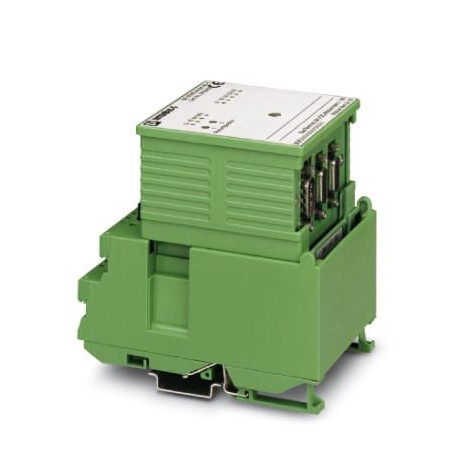

IBS ST 24 BK RB-T 2753504 PHOENIX CONTACT Coupleur de bus
IBS ST 24 BK RB-T
2753504
PHOENIX_CONTACT
Coupleur de bus
Tête de bus INTERBUS-ST, 24 V DC, 9 pôles, D-SUB avec dérivation de bus à distance supplémentaire, D-SUB 9 pôles, indice de protection IP20, composé de : Pièces de raccordement avec raccord à vis et électronique modulaire
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2753504 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 189 (C-6-2017) |
| GTIN | 4017918099589 |
| Poids par pièce (hors emballage) | 0,470 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | 0 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Humidité de l'air admissible (service) | 30 % ... 75 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (jusqu'à 1500 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | INTERBUS |
|---|---|
| Type de raccordement | Connecteur SUB-D mâle/femelle à 9 pôles |
| Désignation point de raccordement | Bus interstation entrant / sortant |
| Nombre de pôles | 9 |
| Dénomination | Bus local ST |
| Vitesse de transmission | 500 kBit/s |
| Dénomination | INTERBUS |
| Type de raccordement | Connecteur D-SUB femelle, 9 pôles |
| Nombre de pôles | 9 |
Alimentation du bloc électronique
| Tension d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 20 V DC ... 30 V DC (ondulation comprise) |
| Ondulation | 3,6 Vccà l'intérieur de la plage de tension admissible |
| Courant absorbé | typ. 150 mA (sans les extensions des modules ST) |
| typ. 650 mA (en cas de nombre maximal de modules d'E/S sur bus local ST) |
Isolation galvanique
| Section contrôlée | Bus interstation entrant / sortant 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation / bus local ST 500 V AC 50 Hz 1 min. | |
| Bus interstation entrant / interface ST 500 V AC 50 Hz 1 min. | |
| Bus interstation entrant / bus interstation en dérivation 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2753504-IBS ST 24 BK RB-T | 169 Kbytes |
|
