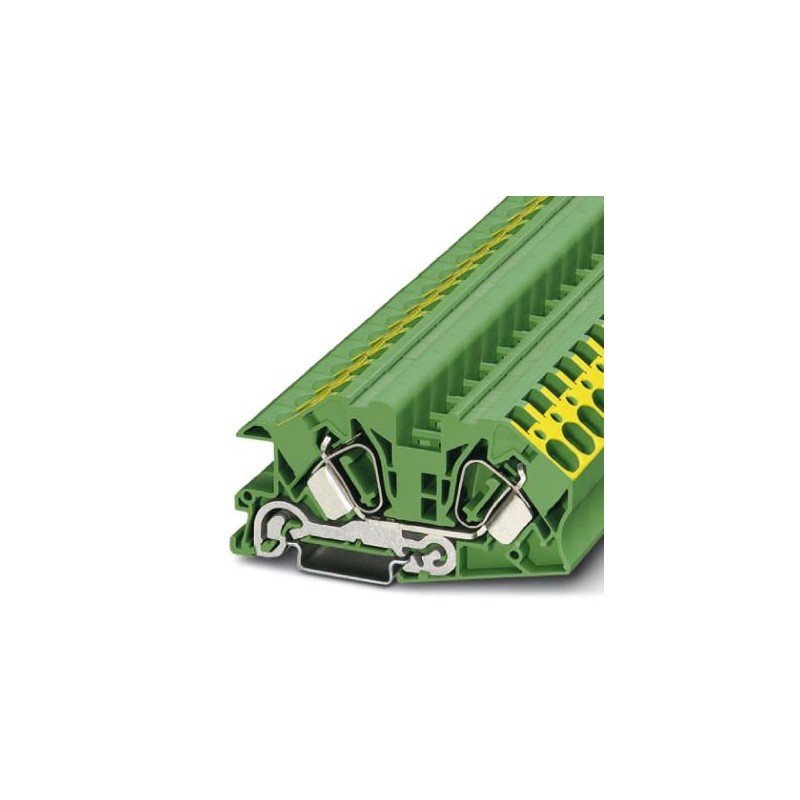

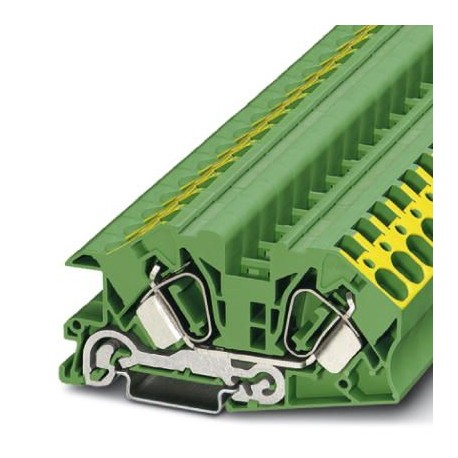

STI 16-PE 3038273 PHOENIX CONTACT Bloc de jonction pour conducteur de protection d'installation
STI 16-PE
3038273
PHOENIX_CONTACT
25
Bloc de jonction pour conducteur de protection d'installation
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3038273 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Page catalogue | Page 205 (C-3-2015) |
| GTIN | 4017918899776 |
| Poids par pièce (hors emballage) | 0,044 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | RO (Roumanie) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 16 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-2 |
| Intensité nominale IN | 76 A |
| Tension nominale UN | 400 V |
| Paroi latérale ouverte | oui |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 25 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 4 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 4 mm² |
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 18 mm |
| Gabarit | A7 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141125eCl@ss 4.127141125eCl@ss 5.027141125eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3038273-STI 16-PE | 101 Kbytes |
|
