PHOENIX_CONTACTI / OIB IL 24 TC-PAC 2861360 PHOENIX CONTACT Module spécial Inline

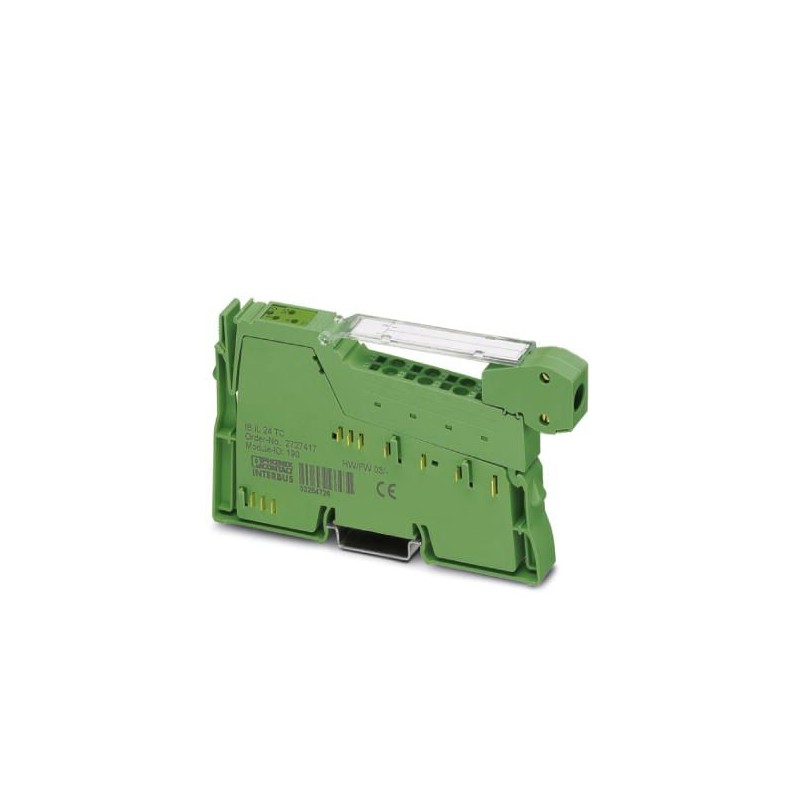

PHOENIX_CONTACT IB IL 24 TC-PAC 2861360 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

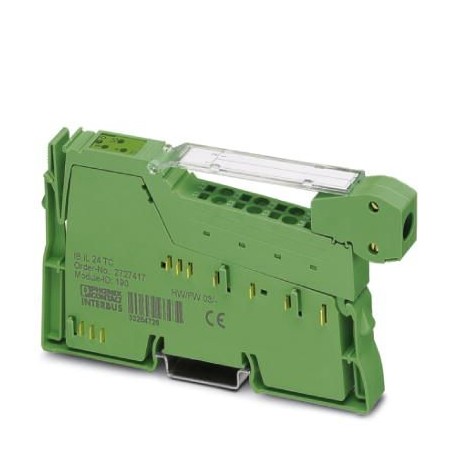

IB IL 24 TC-PAC 2861360 PHOENIX CONTACT Module spécial Inline

Référence: IB IL 24 TC-PAC

Code: 2861360

Fabricant: PHOENIX_CONTACT

Description:

Module spécial Inline
Bornier thermique en ligne, complet avec accessoires (connecteur et surface de marquage), technologie de connexion à 2 conducteurs

Catégories:

  • Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
  • PHOENIX_CONTACT > I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 126,71 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2861360
Unité de conditionnement1 pcs
Page cataloguePage 165 (C-6-2017)
GTIN4017918894306
Poids par pièce (hors emballage)0,050 KGM
Numéro du tarif douanier85389091
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisation1

Cotes

Dessin coté
Largeur12,2 mm
Hauteur119,8 mm
Profondeur71,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
Température ambiante (stockage/transport)-25 °C ... 85 °C
Humidité de l'air admissible (service)-25 % ... 55 % (75 % en moyenne, occasionnellement 85 %)
Humidité de l'air admissible (stockage/transport)-25 % ... 85 %
Pression atmosphérique (service)80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP20

Généralités

Type de montageProfilé
Poids net50 g
Indication de poidssans connecteurs

Interfaces

DénominationBus local Inline
Type de raccordementDistributeur de données Inline
Vitesse de transmission500 kBit/s
Physique de transmissionCuivre

Potentiels Inline

DénominationAlimentation de la logique (UL)
Tension d'alimentation7,5 V DC (par des répartiteurs de potentiel)
Courant absorbémax. 60 mA
DénominationAlimentation du circuit de segments (US)
Tension d'alimentation24 V DC (par des répartiteurs de potentiel)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Courant absorbémax. 500 mA
Consommation de puissancemax. 12 W (pour R = 12 Ω, L = 1,2 H/48 Ω)

Entrées analogiques

Nombre d'entrées1
Dénomination entréeCapteur de résistance
Description de l'entréeEntrée pour thermistance
Type de raccordementRaccordement à ressort
Technique de raccordement2 fils
Types de capteurs utilisables (RTD)thermistance PTC suivant DIN 44081 et DIN 44082
Plage de résistance linéaire2,7 kΩ ... 3,5 kΩ (Zone de coupure, résistance totale)
50 Ω ... 2,25 kΩ (Plage de service, résistance totale)
Valeur nominale des sources de courantmax. 1,2 mA (pour une tension de marche à vide < 8 V DC)
Temps de filtre d'entréetyp. 10 ms

Sorties analogiques

Nombre de sorties1
Type de raccordementRaccordement à ressort
Technique de raccordement2 fils
Dénomination de la protectionprotégé contre les courts-circuits et les surcharges
Signal de sortie courant500 mA (par sortie)
Signal de sortie tension24 V DC (US- 1 V)
Charge/charge de sortie Sortie tension< 2,7 kΩ (Résistance totale au signal de sortie high)

Isolation galvanique

Section contrôléeAlimentation 5 V du bus interstation entrant / alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min.
Alimentation 5 V du bus interstation sortant / alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min.
Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie analogique) 500 V AC 50 Hz 1 min.
Alimentation 24 V (périphérie analogique) / terre fonctionnelle 500 V AC 50 Hz 1 min.
Thermistance / toutes les autres zones 1200 V AC 50 Hz 1 min.

Normes et spécifications

Classe de protectionIII, CEI 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2861360 Commande industrielle API (EC001596)

Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueEntrée, courant (EF003204)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEntrée, tension (EF003205)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEntrée, résistance (EF003206)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEntrée, thermomètre à résistance (EF003207)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEntrée, thermo-élément (EF003208)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSignal d'entrée configurable (EF003209)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie, courant (EF003212)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie, tension (EF003213)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSignal de sortie configurable (EF003214)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'entrées analogiques (EF001994)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'entrées numériques (EF001995)
Valeur de la caractéristique1
Nom de la caractéristiqueEntrées analogiques configurables (EF008518)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSorties analogiques configurables (EF008519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique12.15 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique136.04 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique70.51 mm
