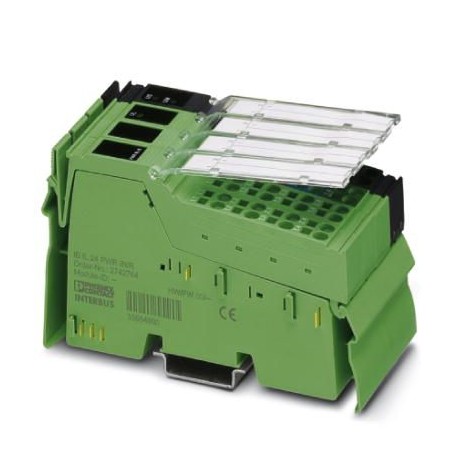

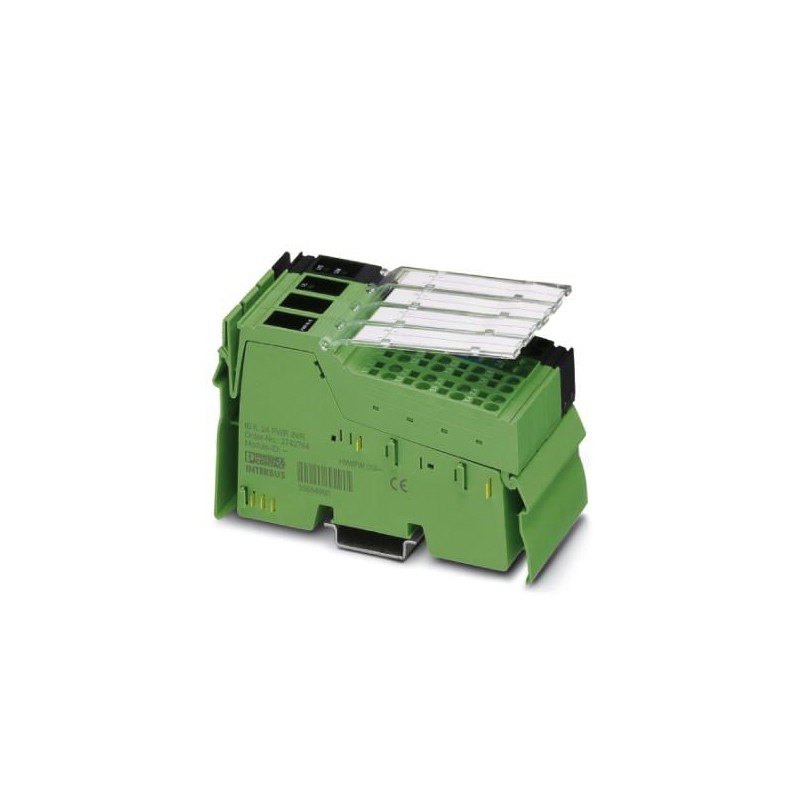

IB IL 24 PWR IN/R-PAC 2861674 PHOENIX CONTACT Module Inline
IB IL 24 PWR IN/R-PAC
2861674
PHOENIX_CONTACT
Module Inline
Borne d’alimentation ou borne de retour en ligne, complète avec accessoires (connecteur et surface de marquage), 24 V DC, sans fusible
Commande industrielle API > Bus de terrain, périphérie déc. - module d'alimentation et de segment
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2861674 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 136 (C-6-2017) |
| GTIN | 4017918894511 |
| Poids par pièce (hors emballage) | 0,192 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Alimentation
| Tension périphérique | 24 V DC |
|---|---|
| Plage de tension périphérique | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant max. absorbé | 8 A |
| Fusible | Protection électrique/thermique contre les surcharges, comprise dans la fourniture |
Généralités
| Dénomination de la protection | Protection antisurtension (alim. de segment, alim. principale, alim. 24 V) |
|---|---|
| Protection contre l'inversion des pôles (alimentation de segment, alimentation principale) | |
| Inversion des pôles (alimentation 24 V) | |
| Poids | 192 g |
| Nombre de connecteurs | 4 |
Potentiels Inline
| Dénomination | Alimentation 24 V (U24V) pour générer ULet UANA |
|---|---|
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | min. 12 mA DC (pour tension nominale) |
| max. 1,25 A DC (avec tension nominale; composition : 0,75 A DC pour alimentation logique et 0,5 A DC pour alimentation en tension analogique) | |
| Dénomination | Alimentation de la logique (UL) |
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Alimentation | max. 2 A DC |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 0,5 A DC |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A (Somme d'UM+ US; pour les utilisations dans les zones en atmosphères explosibles, max. 4 A!) |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme d'UM+ US; pour les utilisations dans les zones en atmosphères explosibles, max. 4 A!) |
| Consommation de puissance | max. 2,55 W (Total, appareil) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250308eCl@ss 4.127250304eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Avec séparation de potentiel (EF003272) | Oui |
| Avec module d'alimentation (EF003993) | Oui |
| Adapté en tant que module de segment (EF004104) | Oui |
| Module de distance (EF006653) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Diagnostic de bus possible (EF003989) | Non |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
