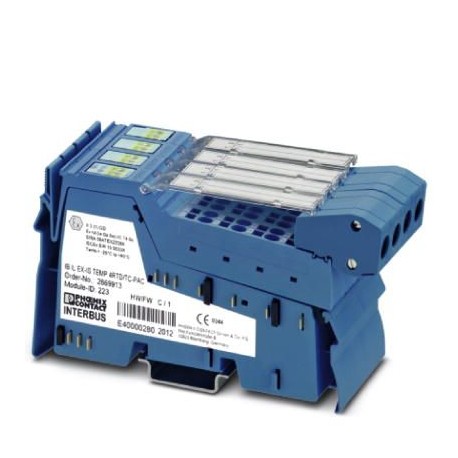

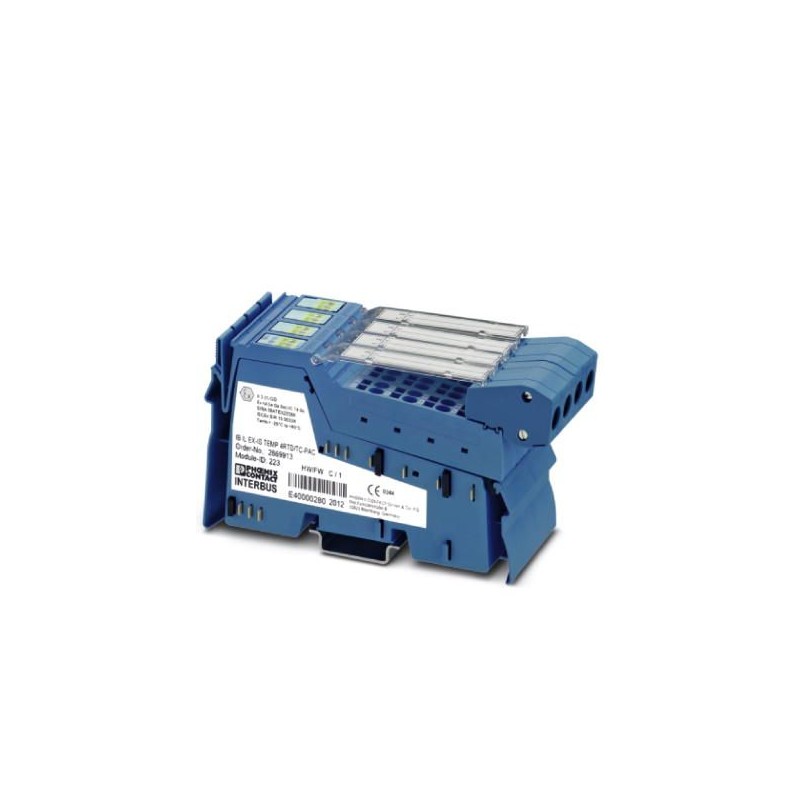

IB IL EX-IS TEMP 4 RTD/TC-PAC 2869913 PHOENIX CONTACT Module Inline
IB IL EX-IS TEMP 4 RTD/TC-PAC
2869913
PHOENIX_CONTACT
Module Inline
Bloc de jonction de température en ligne, 4 canaux de sortie configurables, complet avec accessoires
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2869913 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 169 (C-6-2017) |
| GTIN | 4046356470179 |
| Poids par pièce (hors emballage) | 0,222 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
| IP20 |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 50 mA |
| Dénomination | |
| Tension d'alimentation | 28 V DC |
| Courant absorbé | max. 80 mA |
| Consommation de puissance | 1,5 W (tous les canaux) |
Entrées analogiques
| Signal d'entrée tension | -15 mV ... 85 mV |
|---|---|
| Nombre d'entrées | 4 |
| Type de raccordement | Connecteur Inline blindé |
| Technique de raccordement | A 2 ou 3 fils |
| Types de capteurs utilisables (RTD) | A 2 ou 3 fils, Pt, Ni (DIN 100, 200, 500, 1000) |
| Types de capteurs utilisables (TC) | J, K, E, R, S, T |
| Plage de résistance linéaire | 0 Ω ... 800 Ω |
| 0 Ω ... 5000 Ω | |
| Résolution A/N | 16 Bit (15 bits + signe) |
| Dénomination de la protection | Protection contre l'inversion de polarité, les surtensions |
| Formats de données | IB IL, compatible S7 |
Normes et spécifications
| Groupe | IIC (A, B) |
|---|---|
| IIB, [IIIC, IIIB] (C, E, F, G) | |
| IIA (D) | |
| ATEX | II 3(1)GD Ex nA [ia Ga Da] IIC T4 Gc Sira 09ATEX2339X |
| IECEx | Ex nA [ia Ga Da] IIC T4 Gc IECEx SIR 10.0033X |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027240405eCl@ss 4.127240405eCl@ss 5.027242201eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2869913-IB IL EX-IS TEMP 4 RTD/TC-PAC | 120 Kbytes |
|
