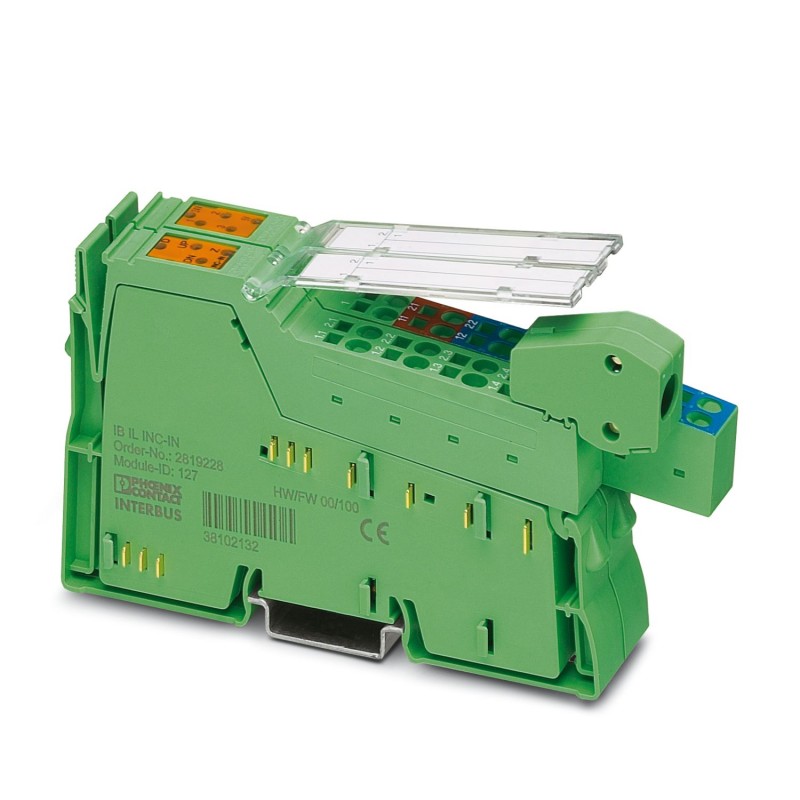

PHOENIX_CONTACT IB IL INC-IN-2MBD-PAC 2819765 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

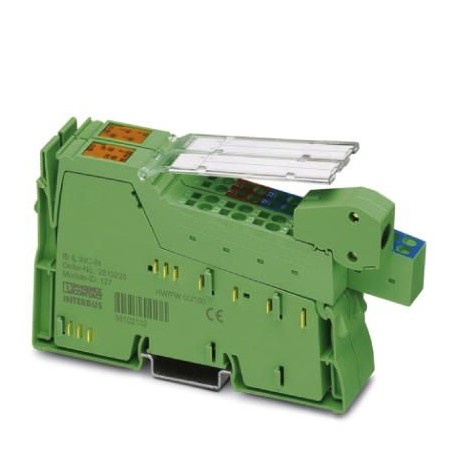

IB IL INC-IN-2MBD-PAC 2819765 PHOENIX CONTACT Module spécial Inline

Référence: IB IL INC-IN-2MBD-PAC

Code: 2819765

Fabricant: PHOENIX_CONTACT

Description:

Module spécial Inline
Bornier d’enregistrement en ligne pour transducteurs de position, complet avec accessoires, 1 entrée pour codeur incrémental avec signal rectangulaire (symétrique ou asymétrique), 3 entrées numériques de 24 V DC, technologie de connexion à 3 conducteurs, vitesse de transmission 2 Mbaud
Inline, Module d'acquisition de position, Entrée du codeur incrémental: 1, codeurs symétriques selon EIA-422 et codeurs asymétriques, Entrées TOR: 3, 24 V DC, Sorties TOR: 1, 0,5 A, vitesse de transmission dans le bus local: 2 MBit/s, indice de protection: IP20, y compris connecteurs mâles Inline et champs de repérage

Catégories:

  • Commande industrielle API > Bus de terrain, périphérie déc. - module fonctionnel / technologique
  • PHOENIX_CONTACT > I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 422,79 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Dimensions
Dessin cotéwrtbxycjov.jpg
Largeur24,4 mm
Hauteur140,5 mm
Profondeur71,5 mm

Remarques
Remarque relative à l'application
Remarque relative à l'applicationUniquement pour un usage industriel

Interfaces
Bus local Inline
Nombre d'interfaces2
Type de raccordementDistributeur de données Inline
Vitesse de transmission2 MBit/s
Physique de transmissionCuivre

Propriétés du système
Module
Code ID (déc)127
Code ID (hex)7F
Code de longueur (hexa)02
Code de longueur (décimal)02
Canal des données de process32 Bit
Espace d'adressage d'entrées4 Octet
Espace d'adressage des sorties4 Octet
Longueur de répertoire4 Octet
Besoin en données de paramétrage1 Octet
Besoin en données de configuration5 Octet

Données d'entrée
Numérique:
Dénomination entréeEntrées TOR
Description de l'entréeEN 61131-2 type 1
Nombre d'entrées3
Type de raccordementRaccordement à ressort
Technologie de raccordement3 fils
Plage de tension d'entrée signal « 0 »-3 V DC ... 5 V DC
Plage de tension d'entrée signal « 1 »15 V DC ... 30 V DC
Tension d'entrée nominale UIN24 V DC
Courant d'entrée nominal pour UINtyp. 2,7 mA
Codeur
Nombre d'entrées1 (symétrique ou asymétrique)
Dénomination entréeEntrée du codeur incrémental
Signaux du capteurcodeurs symétriques selon EIA-422 et codeurs asymétriques
Longueur du câblemax. 30 m (câble blindé, pour garantir la conformité avec la directive CEM)

Données de sortie
Numérique:
Dénomination sortieSorties TOR
Type de raccordementRaccordement à ressort
Technologie de raccordement2 fils
Nombre de sorties1 (NPN, double affectation de l'entrée E3)

Propriétés du produit
Type de produitComposants E/S
Gamme de produitsInline
Typemodulaire
Etendue de la livraisony compris connecteurs mâles Inline et champs de repérage
Mode de fonctionnementFonctionnement avec deux mots de données de process
Propriétés d'isolation
Catégorie de surtensionII (CEI 60664-1, EN 60664-1)
Degré de pollution2 (CEI 60664-1, EN 60664-1)

Propriétés électriques
Puissance dissipée maximale en condition nominale1,4 W
Codeur
Nombre1
Tension de sortie nominale5 V DC
Plage de tension4,75 V DC ... 5,25 V DC
Capacité de chargemax. 250 mA
Circuit de protectionProtection contre les courts-circuits; électrique et thermique
Nombre1
Tension de sortie nominale24 V DC
Plage de tension19,2 V DC ... 30 V DC
Capacité de chargemax. 250 mA
Circuit de protectionProtection contre les courts-circuits; électronique et thermique
Nombremax. 1 (A, /A, B, /B, Z, /Z)
DénominationCodeur incrémental symétrique
Tension d'alimentation des capteurs5 V DC
24 V DC
Niveau de tension des signauxSignal différentiel (signal inverti) minimum ± 0,5 V, maximum ± 6 V
Plage de tension de mode commun Signal - Ground-10 V DC ... 13,2 V DC
Fréquence d'entréemax. 300 kHz
Nombremax. 1 (A, B, (Z))
DénominationCodeur incrémental asymétrique
Tension d'alimentation des capteurs5 V DC
24 V DC
Niveau de tension des signauxLow ≤ 2,5 V, High ≥ 3,5 V (maximum 27 V)
Fréquence d'entréemax. 300 kHz
Potentiels: Alimentation de la logique (UL)
Tension d'alimentation7,5 V (par des répartiteurs de potentiel)
Consommation de courantmax. 80 mA
Potentiels: Alimentation du circuit principal (UM)
Tension d'alimentation24 V DC (par des répartiteurs de potentiel)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Consommation de courantmax. 1 A
typ. 340 mA
Isolation galvanique / isolation des plages de tension
Tension d'essai: Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie)500 V AC, 50 Hz, 1 min.
Tension d'essai: Alimentation 24 V (périphérie) / terre fonctionnelle500 V AC, 50 Hz, 1 min.
Tension d'essai: Alimentation 7,5 V (logique de bus) / terre fonctionnelle500 V AC, 50 Hz, 500 min.

Caractéristiques de raccordement
Technologie de raccordement
Dénomination connexionConnecteurs Inline
Raccordement du conducteur
Type de raccordementRaccordement à ressort
Section de conducteur rigide0,08 mm² ... 1,5 mm²
Section de conducteur souple0,08 mm² ... 1,5 mm²
Section conduct. AWG28 ... 16
Longueur à dénuder8 mm
Connecteurs Inline
Type de raccordementRaccordement à ressort
Section de conducteur rigide0,08 mm² ... 1,5 mm²
Section de conducteur souple0,08 mm² ... 1,5 mm²
Section de conducteur AWG28 ... 16
Longueur à dénuder8 mm

Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-25 °C ... 55 °C
Indice de protectionIP20
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Température ambiante (stockage/transport)-25 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)10 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)10 % ... 95 % (pas de condensation)

Normes et spécifications
Classe de protectionIII (CEI 61140, EN 61140, VDE 0140-1)

Montage
Type de montageMontage sur rail DIN

ETIM for 2819765 Commande industrielle API (EC001601)

Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique19.2 V
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueNombre de fonctions (EF003244)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueBloc fonctionnel de blocage du redémarrage (EF007212)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de réinitialisation automatique (EF007208)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de contrôle des contacteurs (EF007467)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel d'arrêt d'urgence (EF007211)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel d'équipements de protection électro-sensibles (EF007209)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de commutateur de validation (EF007214)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de circuit à deux mains (EF007215)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de sélection du mode de fonctionnement (EF007210)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de contrôle d'accès (EF007213)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMesure de la fréquence (EF000599)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans

FICHE TECHNIQUE - PDF

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
