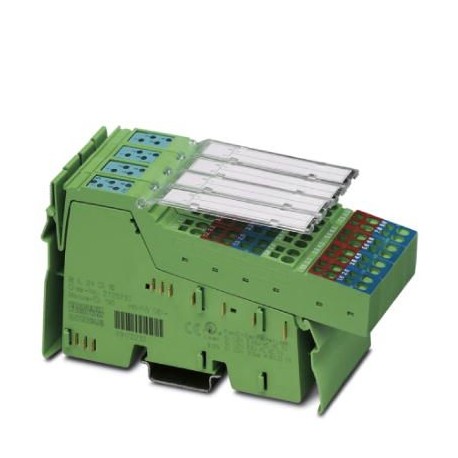

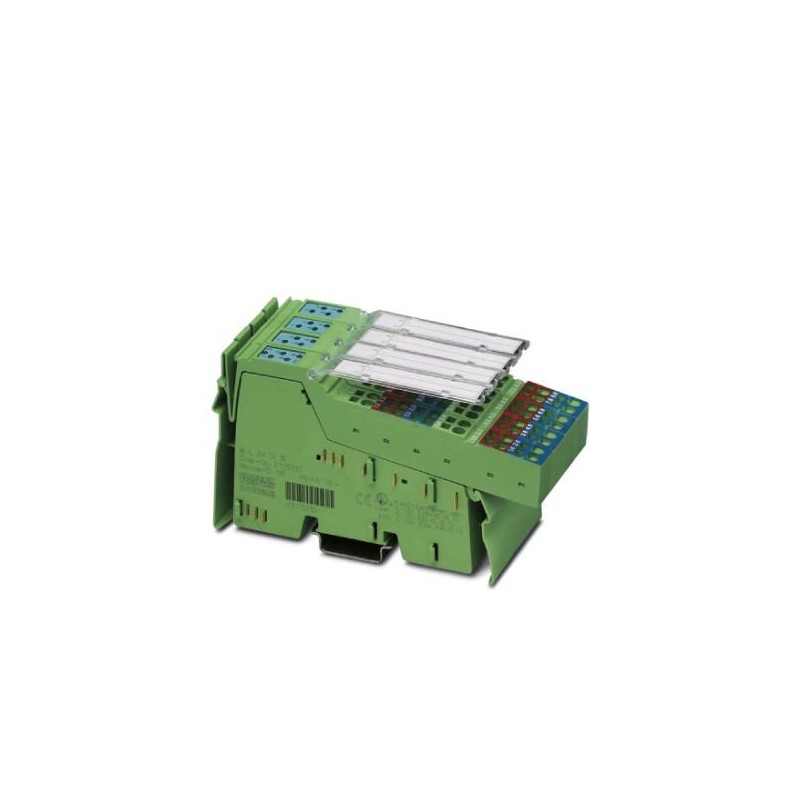

IB IL 24 DI16-2MBD-PAC/SN 2878120 PHOENIX CONTACT Module Inline
IB IL 24 DI16-2MBD-PAC/SN
2878120
PHOENIX_CONTACT
Module Inline
Inline, Module d’entrée numérique, Entrées numériques : 16, 24 V DC, Technique de connexion : 3 conducteurs, Vitesse de transmission sur le bus local : 2 MBit/s, indice de protection : IP20, y compris connecteurs en ligne et champs de marquage, connecteurs numérotés individuellement
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2878120 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 271 (AX-2009) |
| GTIN | 4046356298773 |
| Poids par pièce (hors emballage) | 0,122 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 140,5 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
| IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 122 g |
| Indication de poids | sans connecteurs |
| Mode de fonctionnement | Fonctionnement avec un mot de données de process |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 2 MBit/s |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 80 mA |
| Consommation de puissance | max. 0,6 W |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 4 A |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 3 fils |
| Nombre d'entrées | 16 |
| Temps d'amorçage typique | < 1 ms |
| Dénomination de la protection | Protection contre les courts-circuits et contre les surcharges |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -3 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | min. 3 mA (pour tension nominale) |
Isolation galvanique
| Section contrôlée | Alimentation 5 V du bus interstation entrant / alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 5 V du bus interstation sortant / alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min. | |
| Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (périphérie) / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2878120-IB IL 24 DI16-2MBD-PAC/SN | 128 Kbytes |
|
