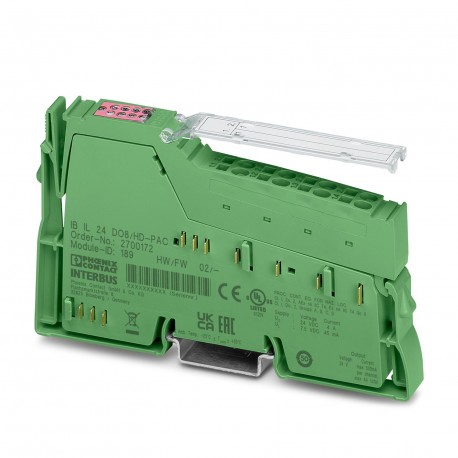

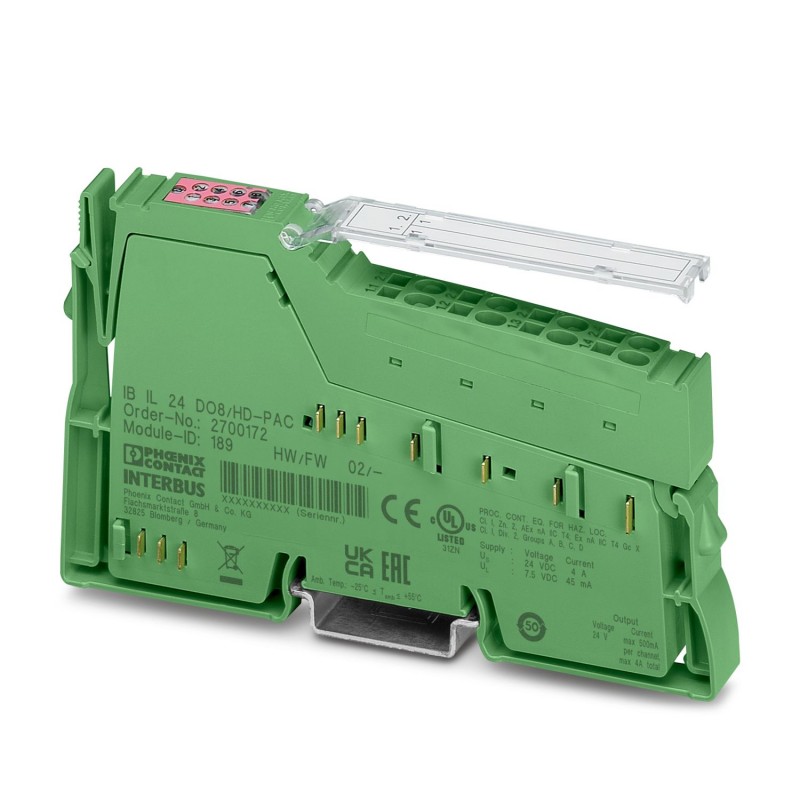

IB IL 24 DO8/HD-PAC 2700172 PHOENIX CONTACT Module Inline
IB IL 24 DO8/HD-PAC
2700172
PHOENIX_CONTACT
Module Inline
En ligne, Module de sortie numérique, Sorties numériques :8, 24 VDC, Technique de connexion :1 conducteur, Vitesse de transmission sur le bus local :500 kBit/s, indice de protection : IP20, y compris connecteur en ligne et surface de marquage
Inline, Module de sortie numérique, Sorties TOR: 8, 24 V DC, connectique: 1 fil, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, avec Inline contacts et porte-étiquette
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 12,2 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
Interfaces
| Bus local Inline | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Propriétés du système
| Module | |
| Code ID (déc) | 189 |
| Code ID (hex) | BD |
| Code de longueur (hexa) | 81 |
| Code de longueur (décimal) | 129 |
| Canal des données de process | 8 Bit |
| Espace d'adressage d'entrées | 0 Octet |
| Espace d'adressage des sorties | 1 Octet |
| Longueur de répertoire | 8 Bit |
| Besoin en données de paramétrage | 3 Octet |
| Besoin en données de configuration | 4 Octet |
Données de sortie
| Numérique: | |
| Dénomination sortie | Sorties TOR |
| Type de raccordement | Raccordement à ressort |
| Technologie de raccordement | 1 fil |
| Nombre de sorties | 8 |
| Circuit de protection | Protection des sorties contre les surcharges et les courts-circuits; électronique |
| Tension de sortie | 24 V (US- 1 V) |
| Limitation de la tension de coupure inductive | -45,8 V ... -15 V |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module | 4 A |
| Tension de sortie nominale | 24 V DC |
| Tension de sortie à l'état hors circuit | max. 1 V |
| Courant de sortie à l'état hors circuit | max. 300 µA |
| Charge nominale inductive | 12 VA (1,2 H, 48 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W (48 Ω) |
| Fréquence de commutation maximale en cas de charge nominale ohmique | max. 300 Hz (Cette fréquence de commutation est limitée par le débit de données choisi, le nombre d'abonnés au bus, la structure du bus, le logiciel utilisé et le système de commande ou l'ordinateur utilisé.) |
| Résistance de la tension en retour aux impulsions courtes | protégé contre la tension inverse |
| Comportement en cas de surcharge | Redémarrage automatique |
| Comportement en cas de surcharge inductive | La sortie peut être détruite |
| Comportement en cas de coupure de tension | La sortie suit l'alimentation en tension sans temporisation |
| Coupure de la surintensité | min. 0,7 A |
Propriétés du produit
| Type de produit | Composants E/S |
| Gamme de produits | Inline |
| Type | modulaire |
| Etendue de la livraison | avec Inline contacts et porte-étiquette |
| Nombre de voies | 8 |
| Mode de fonctionnement | Fonctionnement avec un octet de données de process |
| Diagnostic messages | Court-circuit ou surcharge des sorties TOR Message d'erreur dans le mot de diagnostic (bus) ainsi que signalisation (2 Hz) par l'intermédiaire de la LED (D) sur le module |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 0,85 W |
| Potentiels: Alimentation de la logique (UL) | |
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Consommation de courant | max. 30 mA |
| Potentiels: Alimentation du circuit de segments (US) | |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 4 A |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 7,5 V (logique de bus) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (périphérie) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Dénomination connexion | Connecteurs Inline |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteurs Inline | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section de conducteur AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 8 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Autre |
| Courant de sortie (EF003202) | 0.5 A |
| Tension admissible à la sortie (EF007553) | 24 V |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 12.15 mm |
| Hauteur (EF000040) | 120.110773 mm |
| Profondeur (EF000049) | 70.430346 mm |
