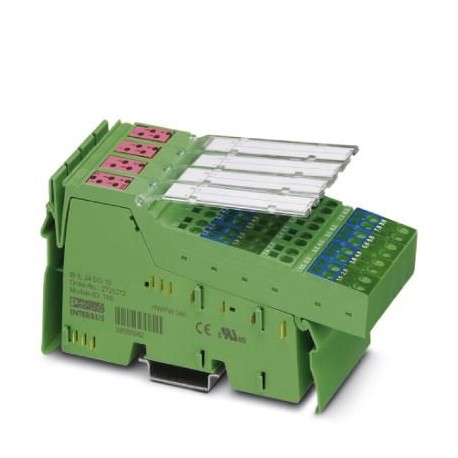

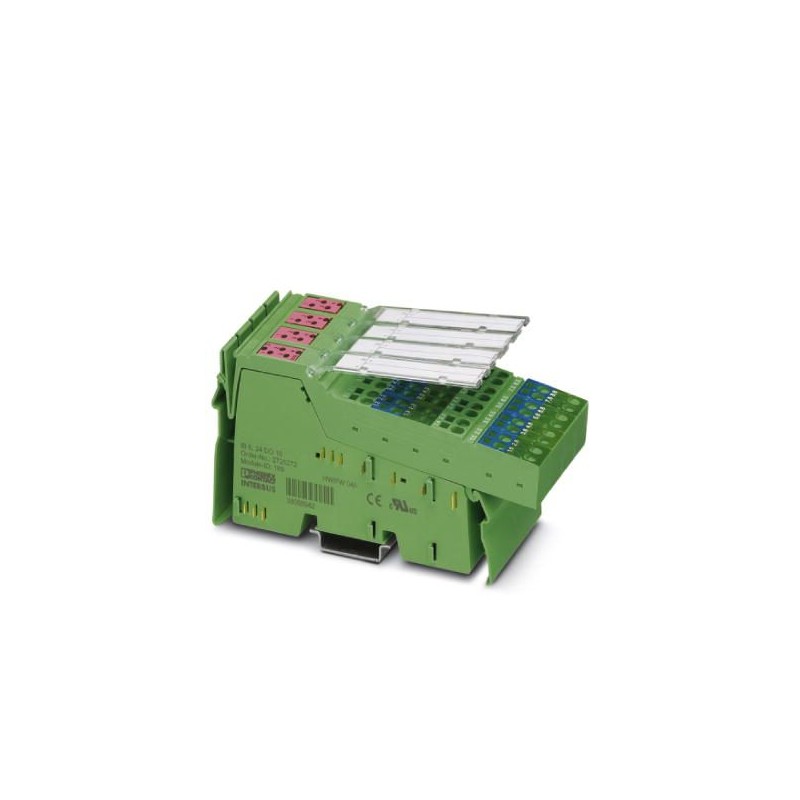

IB IL 24 DO 16-PAC 2861292 PHOENIX CONTACT Module Inline
IB IL 24 DO 16-PAC
2861292
PHOENIX_CONTACT
Module Inline
En ligne, Module de sortie numérique, Sorties numériques :16, 24 VDC, 500 mA, Technique de connexion :3 conducteurs, vitesse de transmission sur le bus local :500 kBit/s, indice de protection : IP20, y compris connecteurs en ligne et champs de marquage
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2861292 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 153 (C-6-2017) |
| GTIN | 4017918894238 |
| Poids par pièce (hors emballage) | 0,218 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 140,5 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| 80 kPa ... 106 kPa (jusqu'à une altitude de 3 000 m, dans une zone ATEX 2) | |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 218 g |
| Indication de poids | avec connecteurs |
| Mode de fonctionnement | Fonctionnement avec un mot de données de process |
| Diagnostic messages | Court-circuit / surcharge des sorties tout-ou-rien Message d'erreur dans le mot de diagnostic (bus) ainsi que signalisation (2 Hz) par l'intermédiaire de la LED (D) sur le module |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 90 mA |
| Consommation de puissance | max. 0,675 W |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 8 A |
| 0 A |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 3 fils |
| Nombre de sorties | 16 |
| Dénomination de la protection | Protection des sorties contre les surcharges et les courts-circuits |
| Tension de sortie | 24 V DC (US- 1 V) |
| Courant d'enclenchement maximal | max. 1,5 A (pour une charge nominale de lampe pour 20 ms) |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module | 8 A |
| Charge nominale inductive | 12 W (1,2 H, 48 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 VA (48 Ω) |
Isolation galvanique
| Section contrôlée | Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 24 V (périphérie) / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 16 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Autre |
| Tension admissible à la sortie (EF007553) | 24 V |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 48.6 mm |
| Hauteur (EF000040) | 141.296613 mm |
| Profondeur (EF000049) | 70.430346 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861292-IB IL 24 DO 16-PAC | 160 Kbytes |
|
