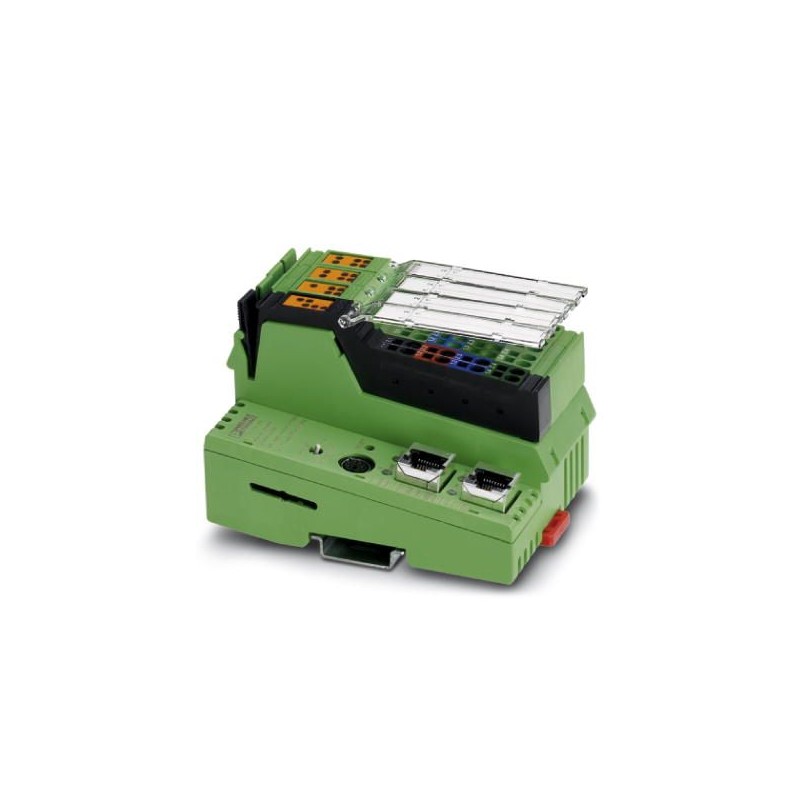

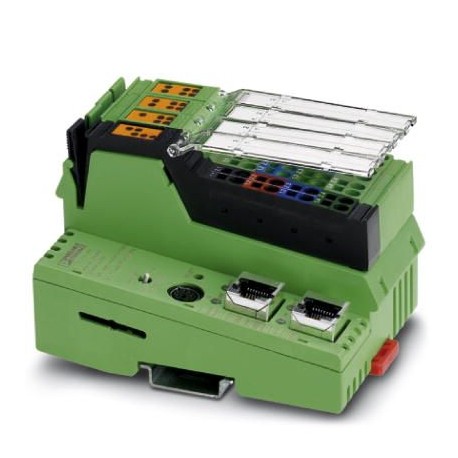

ILC 170 ETH 2TX 2916532 PHOENIX CONTACT Automate
Référence: ILC 170 ETH 2TX
Code: 2916532
Fabricant: PHOENIX_CONTACT
Description:
Automate
Contrôleur en ligne avec interfaces Ethernet pour le couplage à d’autres commandes ou systèmes, et possibilité de programmation selon la norme CEI 61131-3, complet avec connecteur et surface de marquage.
Catégories:
- PHOENIX_CONTACT > Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- Commentaires
* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.
Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.
- Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.
EN SAVOIR PLUS
Données commerciales
| Code de commande | 2916532 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 19 (AX-2011) |
| GTIN | 4046356174107 |
| Poids par pièce (hors emballage) | 0,356 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g |
Système de commande
| Outil d'ingénierie | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Outil de diagnostic | DIAG+ |
| Outil de configuration | Config+ à partir de la version 1.01 |
Interfaces de données
| Interface | Bus local INTERBUS (maître) |
|---|---|
| Quantité | 1 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBaud / 2 MBaud (commutable) |
| Interface | Paramétrage/conduite/diagnostic |
| Quantité | 1 |
| Type de raccordement | Connecteur MINI-DIN à 6 broches (PS/2) |
| Vitesse de transmission | max. 115,2 kBit/s |
| Interface | Ethernet 10Base-T/100Base-TX |
| Quantité | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
Alimentation
| Courant absorbé typique | 210 mA |
|---|---|
| Courant max. absorbé | 870 mA (Alimentation logique 370 mA + tension d'alimentation analogue 500 mA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Ondulation résiduelle | ± 5 % |
| Puissance dissipée | max. 5 W |
Fonction bus de terrain
| Nombre de données de process | max. 4096 Bit (INTERBUS) |
|---|---|
| Nombre d'unités connectées supportées | max. 128 |
| Nombre d'abonnés raccordés au bus local | max. 63 (Tenir compte de la consommation de courant) |
| Nombre d'unités connectées avec canal de paramètres | max. 24 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 3 |
Entrées/sorties directes
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Nombre d'entrées | 8 |
| Type de raccordement | Répartiteurs de potentiel Inline |
| Technique de raccordement | 2, 3 ou 4 fils |
| Dénomination sortie | Sorties TOR |
| Nombre de sorties | 4 |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 2, 3 ou 4 fils |
| Courant de sortie maximal par canal | 500 mA |
Système « temps réel » CEI 61131
| Outil d'ingénierie | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Mémoire de programme | 512 Koctet(s) |
| Mémoire de données | 512 Koctet(s) |
| Mémoire de données rémanente | 48 Koctet(s) (NVRAM) |
| Nombre de tâches de commande | 8 |
| Horloge temps réel | oui |
Normes et spécifications
| Vibration (stockage/transport) | 5g |
|---|---|
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
