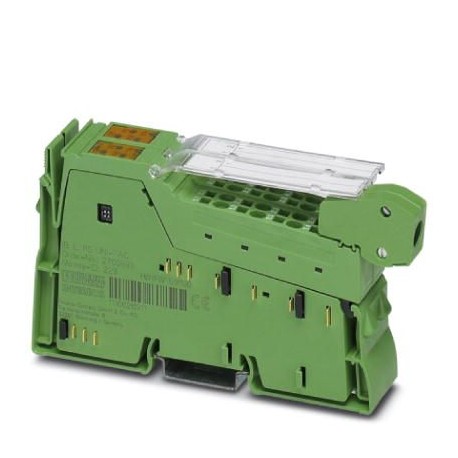

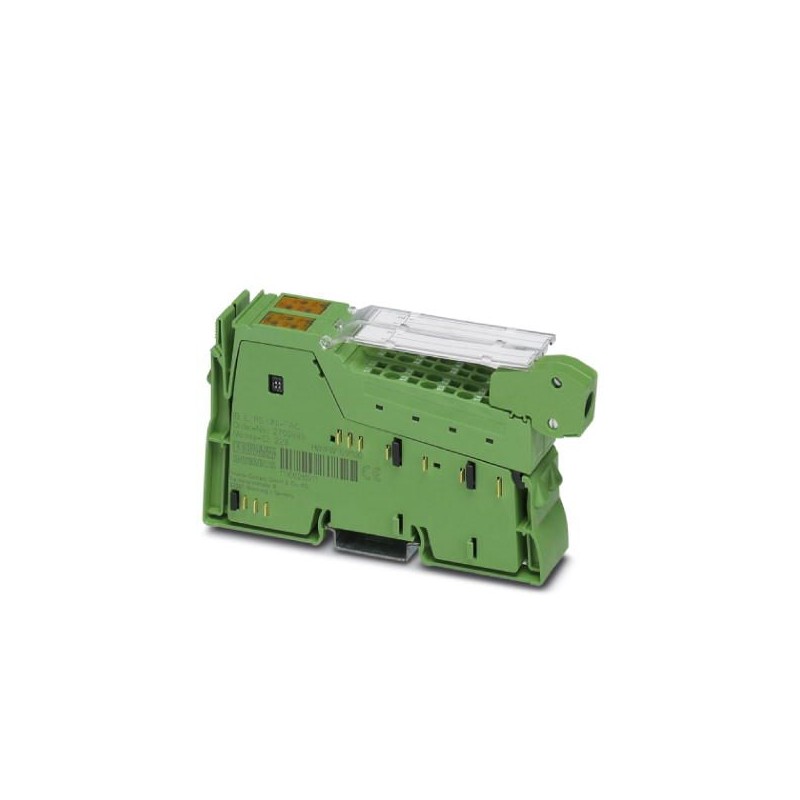

IB IL RS UNI-PAC 2700893 PHOENIX CONTACT Module spécial Inline
IB IL RS UNI-PAC
2700893
PHOENIX_CONTACT
Module spécial Inline
En ligne, Module de communication, interface :RS-232, RS-485, RS-422, débit de transmission du bus local :500 kBit/s, indice de protection :IP20, y compris connecteurs en ligne et champs de marquage
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700893 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 172 (C-6-2017) |
| GTIN | 4046356657129 |
| Poids par pièce (hors emballage) | 0,135 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques de raccordement
| Dénomination | Connecteurs Inline |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide min. | 0,08 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,08 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| 80 kPa ... 106 kPa (jusqu'à une altitude de 3 000 m, dans une zone ATEX 2) | |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Interface | RS-232, RS-485, RS-422 |
| Type de raccordement | Raccordement à ressort |
| Physique de transmission | Cuivre |
| Bits de données | 5 ... 8 |
| Bits d'arrêt | 1 ou 2 |
| Tampon d'entrée | 4 kByte |
| Tampon de sortie | 1 kByte |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 78 mA |
| max. 90 mA (tous les raccordements de l'interface série sont court-circuités) | |
| Consommation de puissance | typ. 585 mW (au niveau de UL) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 15 mA |
| max. 25 mA |
Canal entrée/sortie série
| Parité | paire, impaire ou sans |
|---|---|
| Type de transmission | Mode transparent, mode END-END, XON/XOFF |
Isolation galvanique
| Section contrôlée | Interface sérielle/alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Interface sérielle/alimentation 24 V UM500 V AC 50 Hz 1 min. | |
| Interface sérielle/terre de fonctionnement 500 V AC 50 Hz 1 min. | |
| Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (UM) / terre de fonctionnement 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 24 V |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Oui |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 24.3 mm |
| Hauteur (EF000040) | 136.044074 mm |
| Profondeur (EF000049) | 70.510188 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700893-IB IL RS UNI-PAC | 128 Kbytes |
|
