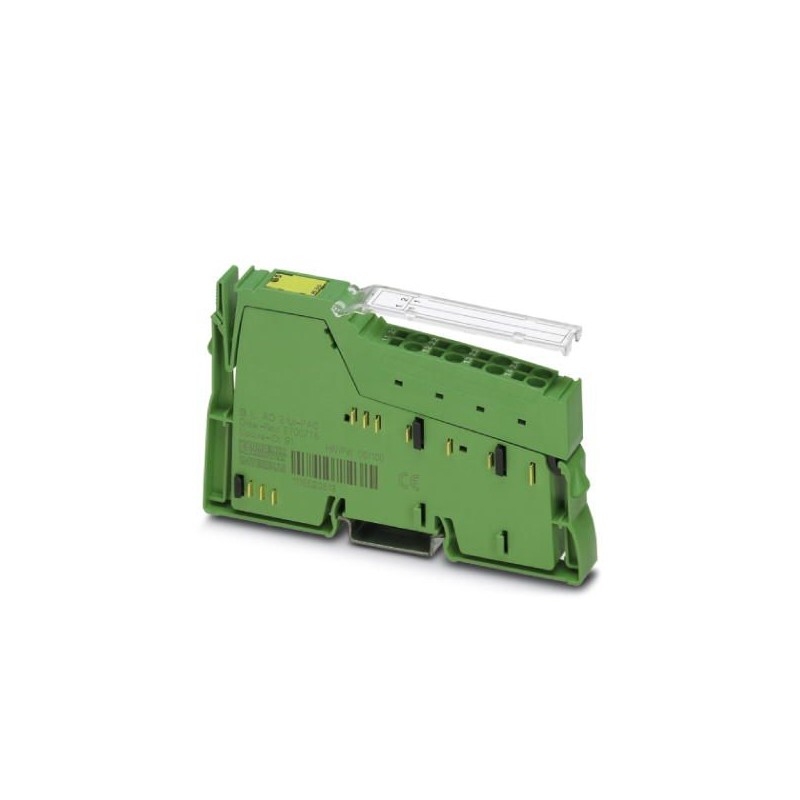

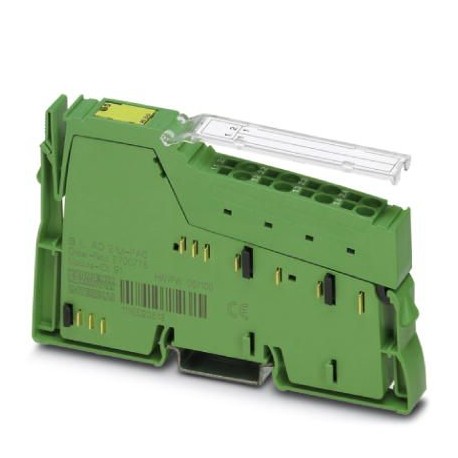

IB IL AO 2/UI-PAC 2700775 PHOENIX CONTACT Module Inline Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IB IL AO 2/UI-PAC 2700775 PHOENIX CONTACT Module Inline

IB IL AO 2/UI-PAC

2700775

PHOENIX_CONTACT

Module Inline

En ligne, Borne de sortie analogique, Sorties analogiques : 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, technique de raccordement : 2 conducteurs, débit sur bus local : 500 kBit/s, indice de protection : IP20, y compris connecteur en ligne et surface de marquage

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique

I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $235.55
Prix unitaire: $235.55
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2700775
Unité de conditionnement1 pcs
Page cataloguePage 167 (C-6-2017)
GTIN4046356639965
Poids par pièce (hors emballage)0,066 KGM
Numéro du tarif douanier85389091
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisation1

Cotes

Dessin coté
Largeur12,2 mm
Hauteur119,8 mm
Profondeur71,5 mm
Renseignements sur les mesuresDimensions du boîtier

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
Température ambiante (stockage/transport)-25 °C ... 85 °C
Humidité de l'air admissible (service)10 % ... 95 % (selon DIN EN 61131-2)
Humidité de l'air admissible (stockage/transport)10 % ... 95 % (selon DIN EN 61131-2)
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP20

Généralités

Type de montageProfilé
Poids net66 g
Indication de poidsavec connecteur
Diagnostic messagesCoupure de l'alimentation périphérique interne Message d'erreur périphérique sur le coupleur de bus
Coupure de l'alimentation périphérique Message dans le code de diagnostic (au format IB IL)
Court-circuit/surcharge des sorties Message dans le code de diagnostic (au format IB IL)
Configuration erronée Message dans le code de diagnostic (au format IB IL)

Interfaces

DénominationBus local Inline
Nombre de voies2
Type de raccordementDistributeur de données Inline
Vitesse de transmission500 kBit/s
Physique de transmissionCuivre

Potentiels Inline

DénominationAlimentation de la logique (UL)
Tension d'alimentation7,5 V DC (par des répartiteurs de potentiel)
Courant absorbétyp. 55 mA
max. 65 mA
DénominationAlimentation des modules analogiques (UANA)
Tension d'alimentation24 V DC (par des répartiteurs de potentiel)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Courant absorbétyp. 24 mA (marche à vide)
max. 30 mA (marche à vide)
typ. 38 mA (Charge nominale tension (UOUT1/2= 10 V, RL= 1 kΩ))
max. 45 mA (Charge nominale tension (UOUT1/2= 10 V, RL= 1 kΩ))
typ. 65 mA (Charge nominale courant (IOUT1/2= 20 mA, RL= 0 Ω))
max. 75 mA (Charge nominale courant (IOUT1/2= 20 mA, RL= 0 Ω))
Consommation de puissancetyp. 1,32 W (Charge nominale tension (UOUT1/2= 10 V, RL= 1 kΩ))

Sorties analogiques

Nombre de sorties2
Technique de raccordement2 fils
Remarque relative à la connectiqueblindé
Dénomination sortieSorties analogiques
Temps de conversion N/Atyp. 10 µs
Résolution N/A12 Bit
Dénomination de la protectionProtection contre les courts-circuits et contre les surcharges
Protection contre les transitoires
Circuit/composant de protectionÉlectronique
Diode zéner bidirectionnelle
Formats de donnéesIB IL, compatible S7
Visualisation de la valeur de sortie12 bits (11 bits + signe)
Mise à jour des données de processusen synchronisme avec le bus
Signal de sortie courant0 mA ... 20 mA
4 mA ... 20 mA
-20 mA ... 20 mA
Charge/charge de sortie Sortie courant≤ 450 Ω
Signal de sortie tension0 V ... 10 V
-10 V ... 10 V
Charge/charge de sortie Sortie tension> 1 kΩ
Précisiontyp. 0,1 % (de la valeur finale de la plage de sortie)
Longueur de câble autoriséemax. 250 m (Les indications se rapportent au régime nominal conformément aux consignes d'installation.Les indications se rapportent au type de câble de référence suivant :Câble de centrale blindé : LiYCY; 2 x 2 x 0,5 mm²; VDE0812)

Isolation galvanique

Section contrôléeAlimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie analogique) 500 V AC 50 Hz 1 min.
Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min.
Alimentation 24 V (périphérie analogique) / terre fonctionnelle 500 V AC 50 Hz 1 min.

Normes et spécifications

Classe de protectionIII, CEI 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications


ETIM for 2700775 Commande industrielle API (EC001596)
Caractéristique Valeur
Tension d'alimentation CC (EF007534) 19.2 V
Type de tension d'alimentation (EF002991) CC
Entrée, courant (EF003204) Non
Entrée, tension (EF003205) Non
Entrée, résistance (EF003206) Non
Entrée, thermomètre à résistance (EF003207) Non
Entrée, thermo-élément (EF003208) Non
Signal d'entrée configurable (EF003209) Non
Sortie, courant (EF003212) Oui
Sortie, tension (EF003213) Oui
Signal de sortie configurable (EF003214) Oui
Résolution des sorties analogiques (EF003577) 12 Bit
Nombre d'entrées analogiques (EF001994) 0
Nombre d'entrées numériques (EF001995) 2
Entrées analogiques configurables (EF008518) Non
Sorties analogiques configurables (EF008519) Oui
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 0
Nombre d'interfaces matérielles en série RS-422 (EF003022) 0
Nombre d'interfaces matérielles en série RS-485 (EF003023) 0
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'interfaces matérielles USB (EF003025) 0
Nombre d'autres interfaces matérielles (EF003027) 0
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Oui
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio GSM (EF008524) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Non
Composants système (EF004118) Oui
Classe de protection (IP) (EF005474) IP20
Finition du raccordement électrique (EF003961) Autre
Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) Oui
Montage possible sur barres profilées (EF003972) Oui
Montage mural/direct possible (EF007020) Oui
Encastrement frontal possible (EF007016) Non
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 12.15 mm
Hauteur (EF000040) 120.110773 mm
Profondeur (EF000049) 70.430346 mm
