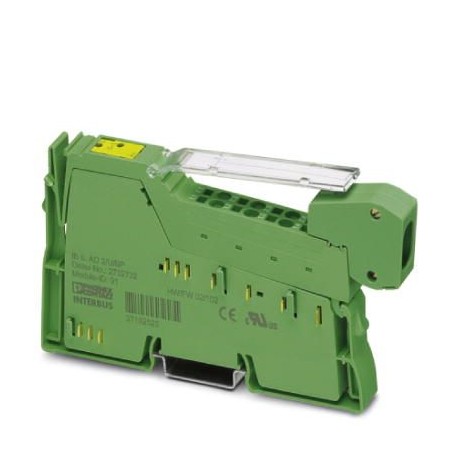

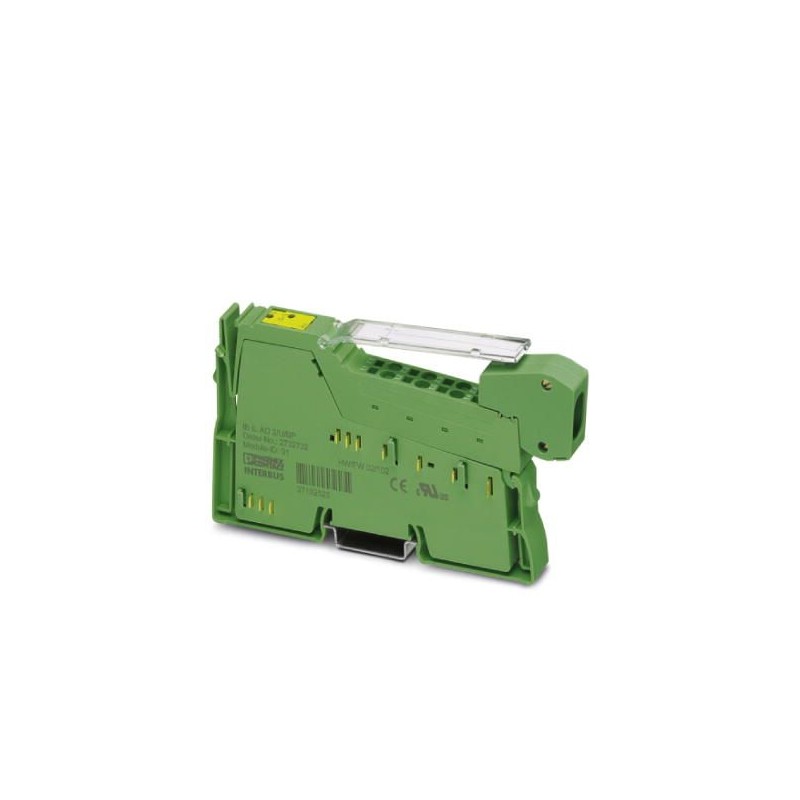

IB IL AO 2/U/BP-PAC 2861467 PHOENIX CONTACT Module Inline
IB IL AO 2/U/BP-PAC
2861467
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2861467 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 167 (C-6-2017) |
| GTIN | 4017918894382 |
| Poids par pièce (hors emballage) | 0,048 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 48 g |
| Indication de poids | avec connecteur |
| Diagnostic messages | Défaillance ou chute de la tension logique ULMessage d'erreur périphérique sur le coupleur de bus |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 33 mA |
| max. 40 mA | |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 18 mA (marche à vide) |
| max. 28 mA (marche à vide) | |
| typ. 25 mA (Pleine charge (RL= 2 kΩ)) | |
| max. 35 mA (Pleine charge (RL= 2 kΩ)) | |
| Consommation de puissance | typ. 0,68 W (marche à vide) |
Sorties analogiques
| Nombre de sorties | 2 |
|---|---|
| Technique de raccordement | 2 fils |
| Remarque relative à la connectique | blindé |
| Dénomination sortie | Sorties analogiques |
| Temps de conversion N/A | < 100 ns |
| Dénomination de la protection | Protection des sorties contre les transitoires |
| Formats de données | IB IL, IB ST |
| Visualisation de la valeur de sortie | 16 bits (15 bits + signe) |
| Résolution DAC | 13 Bit |
| Mise à jour des données de processus | < 1 ms |
| Signal de sortie tension | 0 V ... 10 V |
| -10 V ... 10 V | |
| Charge/charge de sortie Sortie tension | > 2 kΩ |
| Précision | typ. 0,02 % (de la valeur finale de la plage de sortie) |
| Longueur de câble autorisée | max. 500 m (Les indications se rapportent au régime nominal conformément aux consignes d'installation.Les indications se rapportent au type de câble de référence suivant :Câble de centrale blindé : LiYCY; 2 x 2 x 0,5 mm²; VDE0812) |
Isolation galvanique
| Section contrôlée | Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ périphérie 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ terre de fonctionnement 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (périphérie) / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861467-IB IL AO 2/U/BP-PAC | 136 Kbytes |
|
