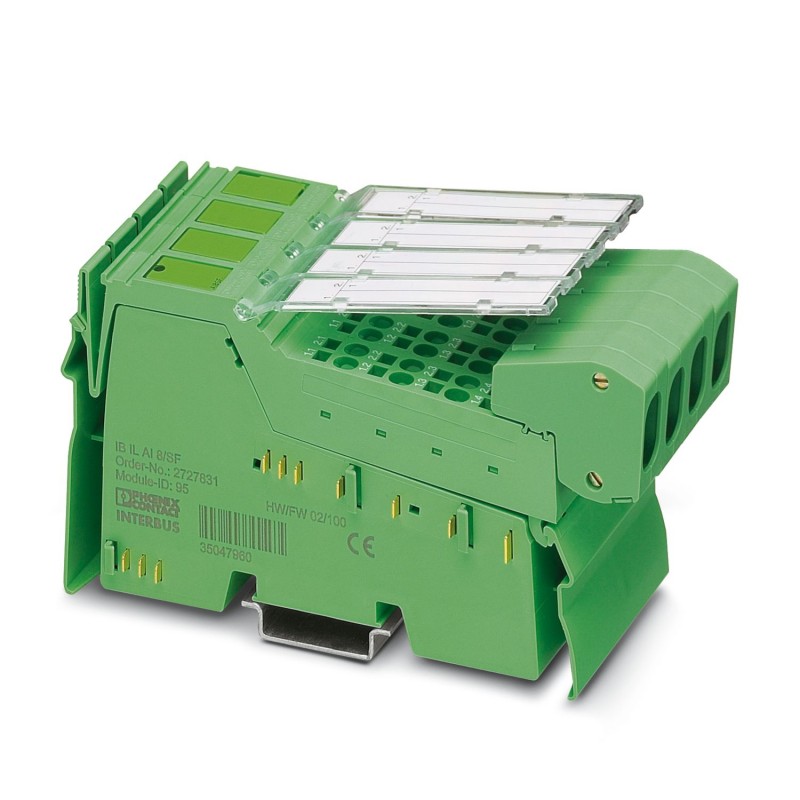

IB IL AI 8/SF-PAC 2861412 PHOENIX CONTACT Module Inline
IB IL AI 8/SF-PAC
2861412
PHOENIX_CONTACT
Module Inline
En ligne, module d’entrée analogique, entrées analogiques : 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 V ... 25 V, -25 V ... 25 V, 0 V ... 50 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, 0 mA... 40 mA, -40 mA... 40 mA, technique de raccordement : 2 conducteurs, débit de transmission sur le bus local : 500 kBit/s, indice de protection : IP20, y compris connecteurs en ligne et champs de marquage
Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2861412 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 159 (C-6-2017) |
| GTIN | 4017918894351 |
| Poids par pièce (hors emballage) | 0,213 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 136,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 213 g |
| Indication de poids | avec connecteurs |
| Mode de fonctionnement | Fonctionnement avec deux mots de données de process |
| Diagnostic messages | Défaillance de l’alimentation sur UANA |
| Panne périphérique Message d'erreur dans les données de processus | |
| Erreur de l'utilisateur Message d'erreur dans les données de processus |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 48 mA |
| max. 55 mA | |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 24 mA |
| max. 35 mA | |
| Consommation de puissance | typ. 936 mW (Total, appareil) |
Entrées analogiques
| Description de l'entrée | Entrées non différentielles, tension ou courant |
|---|---|
| Dénomination entrée | Entrées analogiques |
| Nombre d'entrées | 8 |
| Type de raccordement | Connecteur Inline blindé |
| Technique de raccordement | 2 fils |
| Remarque relative à la connectique | blindé |
| Temps de conversion A/N | env. 10 µs |
| Résolution A/N | 16 Bit |
| Fréquence limite (3 dB) | 3,5 kHz |
| Dénomination de la protection | Protection antisurtension, protection contre la surintensité |
| Formats de données | IB IL, IB ST, IB RT, représentation normalisée, format PIO |
| Principe de mesure | par approximations successives |
| Résolution de la valeur mesurée | 16 bits (15 bits + signe) |
| Visualisation des valeurs mesurées | 16 bits complément a 2 |
| Signal d'entrée courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 0 mA ... 40 mA | |
| -40 mA ... 40 mA | |
| Résistance d'entrée entrée courant | 25 Ω (Résistance de mesure) |
| Signal d'entrée tension | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 25 V | |
| -25 V ... 25 V | |
| 0 V ... 50 V | |
| Résistance d'entrée entrée tension | > 240 kΩ |
| Filtrage | Filtre passe-bas 1er rang |
Isolation galvanique
| Section contrôlée | Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ périphérie 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ terre de fonctionnement 500 V AC 50 Hz 1 min. | |
| Périphérie / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Entrée, courant (EF003204) | Oui |
| Entrée, tension (EF003205) | Oui |
| Entrée, résistance (EF003206) | Non |
| Entrée, thermomètre à résistance (EF003207) | Non |
| Entrée, thermo-élément (EF003208) | Non |
| Signal d'entrée configurable (EF003209) | Oui |
| Résolution des entrées analogiques (EF003575) | 16 Bit |
| Sortie, courant (EF003212) | Non |
| Sortie, tension (EF003213) | Non |
| Signal de sortie configurable (EF003214) | Non |
| Nombre d'entrées analogiques (EF001994) | 8 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Entrées analogiques configurables (EF008518) | Oui |
| Sorties analogiques configurables (EF008519) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Oui |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 48.6 mm |
| Hauteur (EF000040) | 138.44 mm |
| Profondeur (EF000049) | 70.51 mm |
