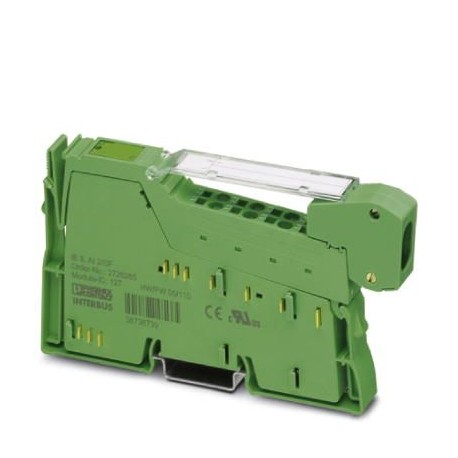

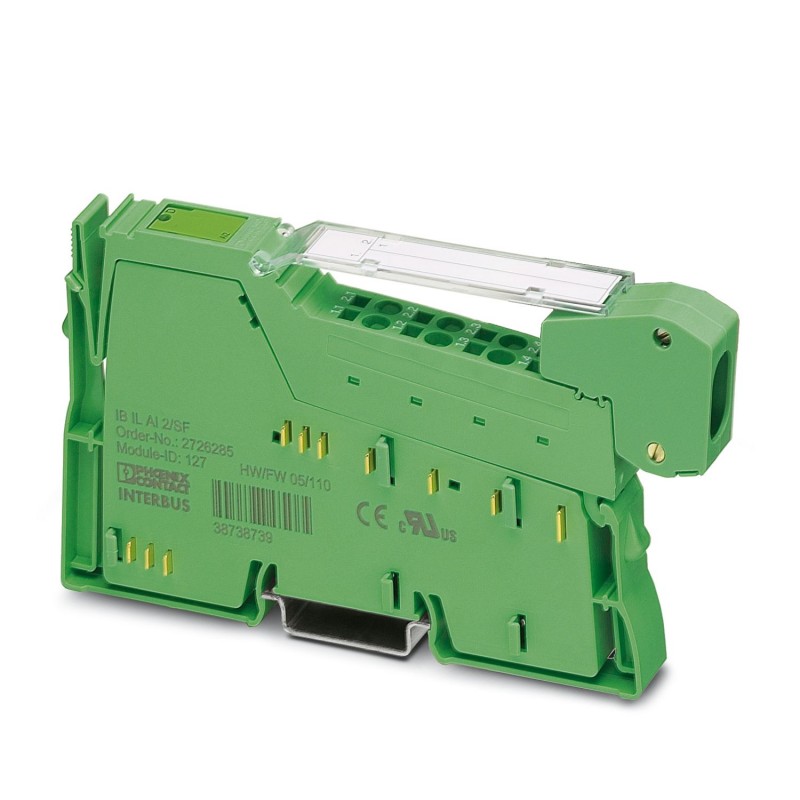

IB IL AI 2/SF-PAC 2861302 PHOENIX CONTACT Module Inline
IB IL AI 2/SF-PAC
2861302
PHOENIX_CONTACT
Module Inline
En ligne, Module d’entrée analogique, Entrées analogiques : 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, technique de raccordement : 2 conducteurs, débit sur bus local : 500 kBit/s, indice de protection : IP20, y compris connecteur en ligne et surface de marquage
Inline, Module d'entrée analogique, Entrées analogiques: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, connectique: 2 fils, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, avec Inline contacts et porte-étiquette
Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 12,2 mm |
| Hauteur | 136,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
Interfaces
| Bus local Inline | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Propriétés du système
| Module | |
| Code ID (déc) | 127 |
| Code ID (hex) | 7F |
| Code de longueur (hexa) | 02 |
| Code de longueur (décimal) | 02 |
| Canal des données de process | 32 Bit |
| Espace d'adressage d'entrées | 4 Octet |
| Espace d'adressage des sorties | 4 Octet |
| Longueur de répertoire | 32 Bit |
| Besoin en données de paramétrage | 6 Octet |
| Besoin en données de configuration | 4 Octet |
Données d'entrée
| Analogique: Généralités | |
| Dénomination entrée | Entrées analogiques |
| Description de l'entrée | Entrées non différentielles, tension ou courant |
| Nombre d'entrées | 2 |
| Temps de conversion A/N | typ. 120 µs (par canal) |
| Type de raccordement | Connecteur Inline blindé |
| Technologie de raccordement | 2 fils |
| Remarque relative à la connectique | blindé |
| Signal d'entrée courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Résistance d'entrée entrée courant | 50 Ω (Résistance de mesure) |
| Signal d'entrée tension | 0 V ... 10 V |
| -10 V ... 10 V | |
| Résistance d'entrée entrée tension | > 220 kΩ |
| Formats de données | IB IL, IB ST, IB RT, représentation normalisée |
| Fréquence limite (3 dB) | 40 Hz |
| Plage de tension de mode commun Signal - Ground | 40 V (entre entrée de courant et terre fonctionnelle) |
| 40 V (entre l'entrée de tension et la terre fonctionnelle) | |
| Principe de mesure | par approximations successives |
| Résolution de la valeur mesurée | 16 bits (15 bits + signe) |
| Visualisation des valeurs mesurées | 16 bits complément a 2 |
| Circuit de protection | Parafoudre basse tension; Diodes zéner bidirectionnelles dans les entrées analogiques |
Propriétés du produit
| Type de produit | Composants E/S |
| Gamme de produits | Inline |
| Type | modulaire |
| Etendue de la livraison | avec Inline contacts et porte-étiquette |
| Mode de fonctionnement | Fonctionnement avec deux mots de données de process |
| Diagnostic messages | Coupure de l'alimentation périphérique interne oui |
| Panne périphérique Message d'erreur dans les données de processus | |
| Erreur de l'utilisateur Message d'erreur dans les données de processus | |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 0,9 W |
| Potentiels: Alimentation de la logique (UL) | |
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Consommation de courant | max. 60 mA |
| typ. 45 mA | |
| Potentiels: Alimentation des modules analogiques (UANA) | |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 18 mA |
| typ. 13 mA | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ périphérie | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ terre de fonctionnement | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Périphérie / terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Dénomination connexion | Connecteurs Inline |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteurs Inline | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section de conducteur AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Entrée, courant (EF003204) | Oui |
| Entrée, tension (EF003205) | Oui |
| Entrée, résistance (EF003206) | Non |
| Entrée, thermomètre à résistance (EF003207) | Non |
| Entrée, thermo-élément (EF003208) | Non |
| Signal d'entrée configurable (EF003209) | Oui |
| Sortie, courant (EF003212) | Non |
| Sortie, tension (EF003213) | Non |
| Signal de sortie configurable (EF003214) | Non |
| Nombre d'entrées analogiques (EF001994) | 2 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Entrées analogiques configurables (EF008518) | Oui |
| Sorties analogiques configurables (EF008519) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Oui |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 12.15 mm |
| Hauteur (EF000040) | 138.44 mm |
| Profondeur (EF000049) | 70.51 mm |
