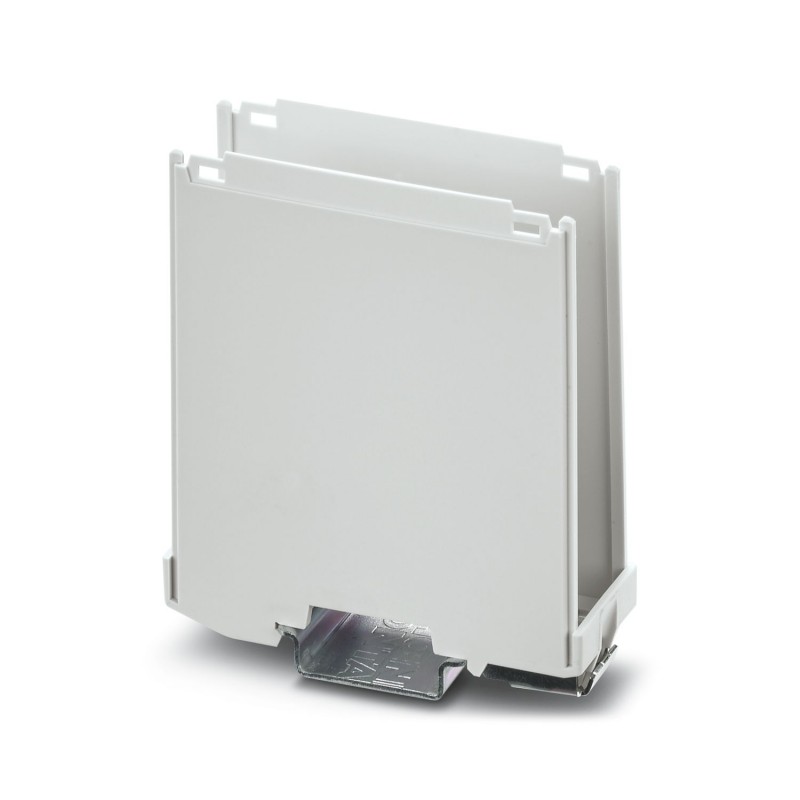

ICS25-B77X75-O-7035 2203876 PHOENIX CONTACT Montage du boîtier de base
ICS25-B77X75-O-7035
2203876
PHOENIX_CONTACT
10
Montage du boîtier de base
Boîtier de rail, Dessous du boîtier avec goupille métallique, largeur : 25 mm, hauteur : 77,5 mm, profondeur : 85,8 mm, couleur : gris clair (7035), pont transversal : connecteur de bus ferroviaire (en option), nombre de pôles connecteur transversal : 8
Boîtier électronique sur rail DIN, Partie inférieure du boîtier avec pied métallique de verrouillage, largeur: 25 mm, hauteur: 77,5 mm, profondeur: 85,8 mm, coloris: gris clair (similaire à RAL 7035), connexion transversale: Connecteur de bus sur rail DIN (en option), nombre de pôles connecteur transversal: 8
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | Tenir compte de la fiche technique familiale dans l'onglet Téléchargement. |
| Recommandation | Matériau des plots de contact pour connecteurs de bus or galvanisé (or dur) |
| Type de produit | Partie inférieure du boîtier |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Série de boîtiers | ICS |
| Gamme de produits | ICS25-..77X.. |
| Nombre de pôles maximum | 30 (pas: 3,5 mm) |
| 24 (pas: 5 mm) | |
| Nombre de rangées | 3 |
| Nombre (Nombre d'ouvertures de raccordement) | 6 |
| Version | Partie inférieure du boîtier avec pied métallique de verrouillage |
| Ouverture de ventilation disponible | non |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Dessin coté |  |
| Largeur | 25 mm |
| Hauteur | 77,5 mm |
| Profondeur | 85,8 mm |
| Profondeur à partir du bord supérieur du rail DIN jusqu'au point d'appui de la partie supérieure | 75,6 mm |
| Dimensions | 25 mm x 77,5 mm x 87,5 mm (Partie inférieure du boîtier à partir du bord supérieur du rail DIN avec partie supérieure du boîtier) |
| 25 mm x 77,5 mm x 94 mm (Partie inférieure du boîtier avec partie supérieure du boîtier) | |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Couleur (Boîtiers) | gris clair (RAL 7035) |
| Classe d'inflammabilité selon UL 94 | V0 |
| IRC selon CEI 60112 | 600 |
| Matériau du boîtier | Polyamide |
| Qualité de surface | non traité |
| Puissance dissipée boîtier individuel pour 20 °C | |
| Température ambiante | 20 °C |
| Facteur de réduction | 1 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 15 W |
| Puissance dissipée boîtier individuel pour 30 °C | |
| Température ambiante | 30 °C |
| Facteur de réduction | 0,81 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 12 W |
| Puissance dissipée boîtier individuel pour 40 °C | |
| Température ambiante | 40 °C |
| Facteur de réduction | 0,67 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 10 W |
| Puissance dissipée boîtier individuel pour 50 °C | |
| Température ambiante | 50 °C |
| Facteur de réduction | 0,53 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 8 W |
| Puissance dissipée boîtier individuel pour 60 °C | |
| Température ambiante | 60 °C |
| Facteur de réduction | 0,41 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 6,1 W |
| Puissance dissipée boîtier individuel pour 70 °C | |
| Température ambiante | 70 °C |
| Facteur de réduction | 0,31 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 4,6 W |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance à la chaleur/essai à la bille | |
| Spécification de contrôle | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Température | 125 °C |
| Durée du contrôle | 1 h |
| Force | 20 N |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Hauteur de chute | 50 cm |
| Fréquence | 50 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Contrôle des matériaux susceptibles de nuire à l'adhésion de la laque | |
| Spécification de contrôle | VDMA 24364:2018-05 |
| Résultat | Essai réussi |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Résultat degré de protection code IP | IP20 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | max. 80 % |
| Nombre de supports de circuits imprimés | 2 |
| Type de fixation de circuits imprimés | Verrouillage |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Montage sur rail DIN |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Fermé |
| Boîtier connectable (EF003088) | Non |
| Matériau (EF002169) | Autre |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Largeur (EF000008) | 25 mm |
| Hauteur (EF000040) | 77.5 mm |
| Profondeur (EF000049) | 85.8 mm |
