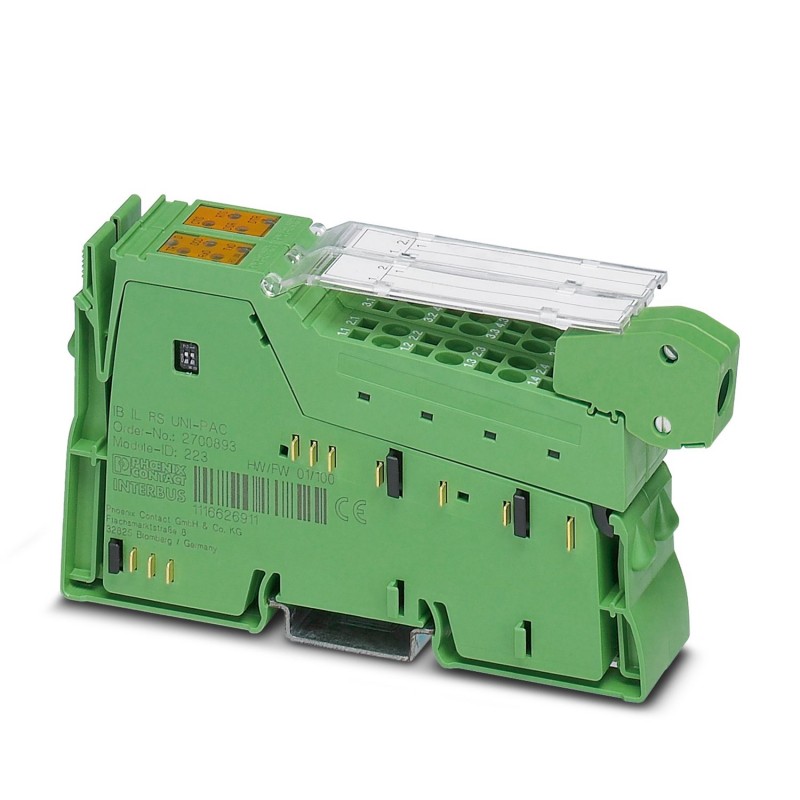

IB IL RS UNI-2MBD-PAC 2701025 PHOENIX CONTACT Module spécial Inline
IB IL RS UNI-2MBD-PAC
2701025
PHOENIX_CONTACT
Module spécial Inline
Bloc de jonction de communication en ligne, pour la transmission de données en série, complet avec accessoires (connecteur et surface de marquage), 1 canal d’entrée et de sortie série en exécution RS-485/422 ou RS-232, vitesse de transmission 2 MBaud
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2701025 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356681773 |
| Poids par pièce (hors emballage) | 0,135 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques de raccordement
| Dénomination | Connecteurs Inline |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide min. | 0,08 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,08 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 2 MBit/s |
| Interface | RS-232, RS-485, RS-422 |
| Type de raccordement | Raccordement à ressort |
| Physique de transmission | Cuivre |
| Bits de données | 5 ... 8 |
| Bits d'arrêt | 1 ou 2 |
| Tampon d'entrée | 4 kByte |
| Tampon de sortie | 1 kByte |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 78 mA |
| max. 90 mA (tous les raccordements de l'interface série sont court-circuités) | |
| Consommation de puissance | typ. 585 mW (au niveau de UL) |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 15 mA |
| max. 25 mA |
Canal entrée/sortie série
| Parité | paire, impaire ou sans |
|---|---|
| Type de transmission | Mode transparent, mode END-END, XON/XOFF |
Isolation galvanique
| Section contrôlée | Interface sérielle/alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Interface sérielle/alimentation 24 V UM500 V AC 50 Hz 1 min. | |
| Interface sérielle/terre de fonctionnement 500 V AC 50 Hz 1 min. | |
| Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (UM) / terre de fonctionnement 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
