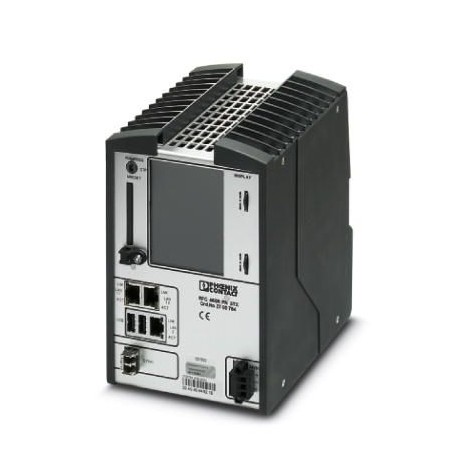

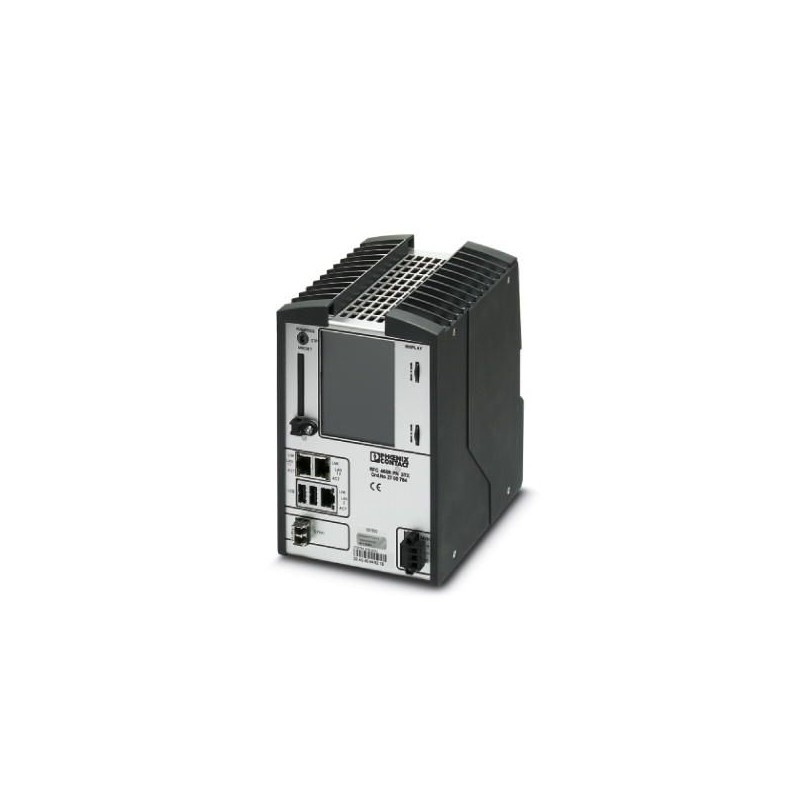

RFC 460R PN 3TX 2700784 PHOENIX CONTACT Automate
RFC 460R PN 3TX
2700784
PHOENIX_CONTACT
Automate
Télécommande de terrain haute disponibilité avec fonction de redondance, Ethernet 3x 10/100, contrôleur PROFINET, degré de protection IP20, mémoire de paramétrage enfichable
Commande industrielle API > Unité de base
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700784 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 87 (C-6-2017) |
| GTIN | 4046356640589 |
| Poids par pièce (hors emballage) | 2,093 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (a partir de 45 °C uniquement avec module de ventilation) |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 5 % ... 90 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 90 % (pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3000 m d'altitude) |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 1g, critère 1 selon CEI 60068-2-6 |
Système de commande
| Outil d'ingénierie | PC WORX |
|---|---|
| Langues de programmation supportées | Programmation selon CEI 61131-3 |
| Outil de diagnostic | DIAG+ version 2.00 ou sup. |
Système « temps réel » CEI 61131
| Outil d'ingénierie | PC WORX |
|---|---|
| Mémoire de programme | typ. 8 Moctet(s) |
| Mémoire de données | 16 Moctet(s) |
| Mémoire de données rémanente | 120 Koctet(s) (NVRAM) |
| Nombre de tâches de commande | 1 |
| Horloge temps réel | Intégrée (sauvegardée par batterie) |
Interfaces de données
| Interface | Ethernet |
|---|---|
| Quantité | 3 |
| Type de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
| Interface | Interface de synchronisation |
| Quantité | 1 |
| Type de raccordement | Port SFP |
| Vitesse de transmission | 1 GBit/s |
| Interface | USB 2.0 |
| Quantité | 2 |
| Type de raccordement | USB type A, connecteur femelle |
PROFINET
| Fonctionnement de l'appareil | PROFINET-Controller |
|---|---|
| Spécification | Version 1.1 |
| Taux de rafraîchissement | min. 1 ms |
Alimentation
| Raccordement alimentation | Blocs de jonction à vis, enfichables |
|---|---|
| Courant absorbé typique | 1 A |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (Ondulation comprise) |
| Puissance dissipée | max. 24 W |
Conception mécanique
| Format | 124 x 185 x 190 mm (L x H x P hors ventilateur) |
|---|---|
| 124 x 210 x 190 mm (L x H x P avec ventilateur) | |
| Poids | 1870 g |
| Indication de poids | sans module de ventilation |
| Poids | 2010 g |
| Indication de poids | avec module de ventilation |
| Afficheur de diagnostic | oui |
| Redondance de commande | oui |
| Fonction de sécurité | non |
Normes et spécifications
| Vibration (stockage/transport) | 1 g, critère 1 selon CEI 60068-2-6 |
|---|---|
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 1g, critère 1 selon CEI 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027240601eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Modèle (EF000010) | Compact |
| Temps de traitement (1 K, service binaire) (EF003004) | 0.000007 ms |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 3 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 2 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 0 |
| Avec interface optique (EF003028) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Oui |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Capacité de redondance (EF003156) | Oui |
| Type de mémoire (EF002996) | NVRAM |
| Taille de mémoire (EF002997) | 8192 kByte |
| Extension de mémoire de programme possible (EF003029) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 122 mm |
| Hauteur (EF000040) | 181.5 mm |
| Profondeur (EF000049) | 177.26 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2700784-RFC 460R PN 3TX | 110 Kbytes |
|
