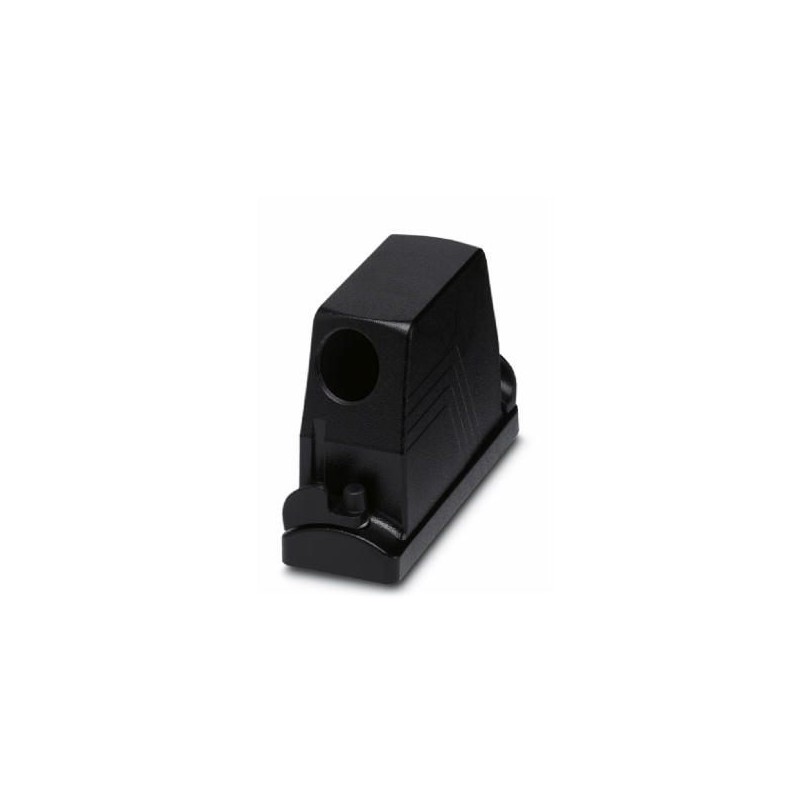

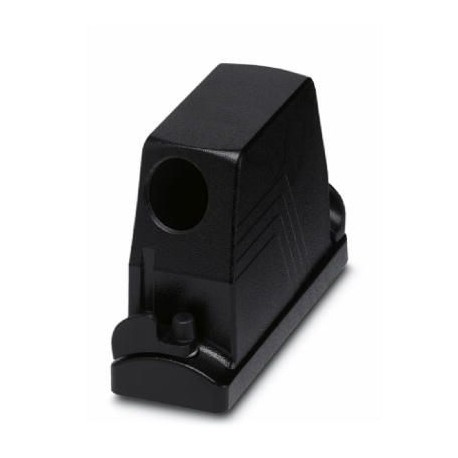

HC-B 24-TMB-100/O1STM40S-EUA 1604612 PHOENIX CONTACT Boîtiers
HC-B 24-TMB-100/O1STM40S-EUA
1604612
PHOENIX_CONTACT
10
Boîtiers
HEAVYCON ADVANCE pour des exigences environnementales accrues, boîtier d’antenne B24, avec verrouillage à baïonnette, hauteur 100 mm, avec filetage 1xM40, sortie de câble latérale
Connecteurs > Capot
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1604612 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 567 (PC-2011) |
| GTIN | 4017918948290 |
| Poids par pièce (hors emballage) | 0,465 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Hauteur | 100 mm |
|---|---|
| Largeur | 57 mm |
| Longueur | 152 mm |
| Longueur découpe de montage | 112 mm |
| Largeur découpe de montage | 35 mm |
Conditions d'environnement
| Type de protection du boîtier (IP) | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 200 °C |
Généralités
| Remarque | pour eléments de contact HC-B24, BB46, D64, DD108, HV10/16, M |
|---|---|
| Taille | B24 |
| Type de boîtier | Capot passe-câble |
| Coloris | noir |
| Mode de verrouillage | Verrouillage à baïonnette |
| Nombre de sorties de câble | 1 |
| Sortie du câble | latérale |
| Raccordement vissé | sans |
| Type de presse-étoupe | 1x M40 |
| Matériau du boîtier | Aluminium coulé sous pression, résistant à l'eau de mer |
| Matériau de surface du boîtier | Revêtement par poudre, noir |
| Matériau du joint | Viton |
| Matériau de surface de prise verrouillage | PA-GF |
| Conseils pour le montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440202eCl@ss 9.027440202
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 57 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 152 mm |
| Finition du boîtier (EF006980) | Boîtier de prise |
| Matériau du boîtier (EF001596) | Aluminium |
| Revêtement du boîtier (EF001601) | Revêtu par poudre |
| Couleur du boîtier (EF000136) | Noir |
| Disposition de l'entrée de câble (EF008218) | Latéral |
| Position de l'étrier (EF008459) | Sans |
| Avec presse-étoupe (EF000735) | Non |
| Type de montage du serre-câbles (EF012210) | Métrique |
| Avec couvercle à charnière (EF000117) | Non |
| Avec renforts (EF005072) | Non |
| Avec joint (EF005610) | Oui |
| Nombre d'entrées de conduit (EF000437) | 1 |
| Type de verrouillage (EF000208) | Baïonnette |
| Température de fonctionnement (EF002393) | -40 °C |
| Finition CEM (EF001062) | Oui |
| Classe de protection (IP), monté (EF007466) | IP65 |
