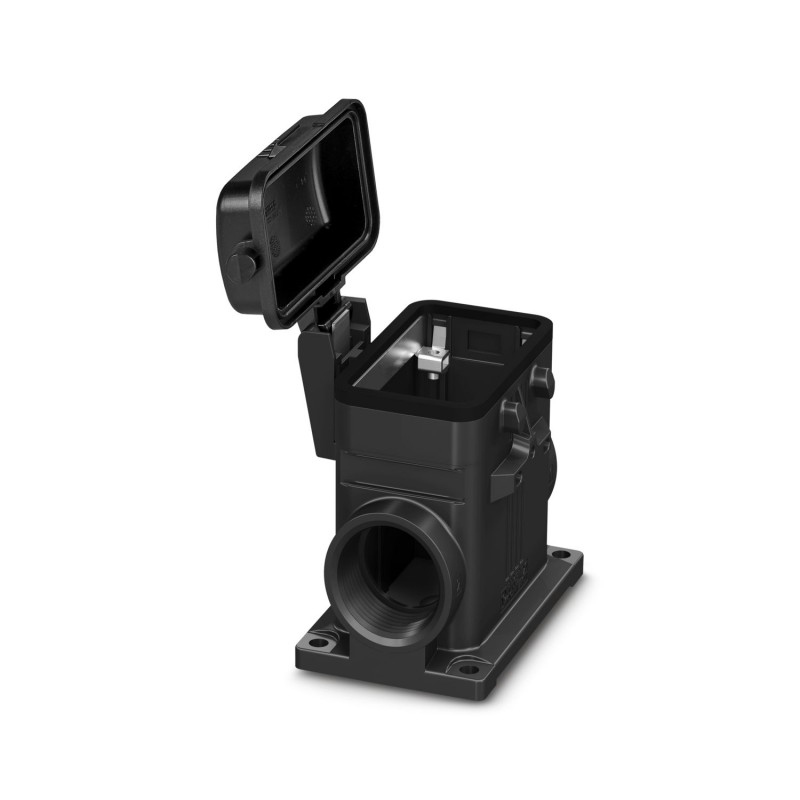

HC-EVO-B10-SHFDC-2SSM25-PLRBK 1421320 PHOENIX CONTACT Logement
HC-EVO-B10-SHFDC-2SSM25-PLRBK
1421320
PHOENIX_CONTACT
Logement
Boîtier de prise B10, pour bride transversale, matériau : PA, matériau du capuchon de protection : PC, sorties de câbles : 2, latérales, 2x M25, hauteur : 74 mm, presse-étoupe : sans, couvercle de protection : oui, standard, avec 2x adaptateurs de réduction
Embase en saillie B10, pour étrier transversal, matériau: PA 6.6-FR, Matériau du capot de protection: PC, nombre de sorties: 2, latérale, 2x M25, hauteur: 74 mm, presse-étoupe: sans, capot de protection: oui, Standard, y compris 2x adaptateurs réducteurs
Connecteurs > Capot
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | pour éléments de contact HC-B10, BB18, DD42, M, K8/24, HV03-I-PT, HC- 3-E...C |
| Type de produit | Boîtier avec verrouillage à étrier |
| Type de boîtier | Embase en saillie |
| Gamme de produits | HC-EVO-B |
| Application | Standard |
| Type | B10 |
| Nombre de sorties de câble | 2 |
| Type de presse-étoupe | 2x M25 |
| Version | Type haut |
| Capot de protection | oui |
| Sortie du câble | latérale |
| Raccordement à filetage Pg | sans |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Dessin coté |  |
| Largeur | 57 mm |
| Hauteur | 74 mm |
| Longueur | 93 mm |
| Diamètre de perçage | 5,5 mm |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| V0 (Capot de protection) | |
| Matériau du joint | NBR |
| Matériau du boîtier | PA 6.6-FR |
| Matériau du capot de protection | PC |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 2x M25 |
| Type de verrouillage | Broche |
| Couple de serrage | 2 Nm ... 3 Nm (pour vis de fixation M5 de l'embase en saillie) |
| Instructions de montage | Deux réducteurs en plastique M32 sur M25 sont inclus |
| une des deux ouvertures pour les raccordements vissés est fermée mais peut être forcée à l'aide d'un tournevis |
| Conditions ambiantes | |
| Indice de protection | IP66 (à l'état enfiché) |
| IP54 (avec capot de protection fermé) | |
| Indice de protection (NEMA) | 12 (UL 50e) |
| Résistance aux chocs | IK09 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 57 mm |
| Hauteur (EF000040) | 74 mm |
| Profondeur (EF000049) | 93 mm |
| Finition du boîtier (EF006980) | Boîtier à socle |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Disposition de l'entrée de câble (EF008218) | Latéral |
| Position de l'étrier (EF008459) | Sans |
| Avec presse-étoupe (EF000735) | Non |
| Type de montage du serre-câbles (EF012210) | Métrique |
| Avec couvercle à charnière (EF000117) | Oui |
| Avec renforts (EF005072) | Non |
| Avec joint (EF005610) | Oui |
| Nombre d'entrées de conduit (EF000437) | 2 |
| Type de verrouillage (EF000208) | Étrier transversal |
| Température de fonctionnement (EF002393) | -40 °C |
| Finition CEM (EF001062) | Non |
| Classe de protection (IP), monté (EF007466) | IP66 |
| Résistance aux chocs (EF004293) | IK09 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
