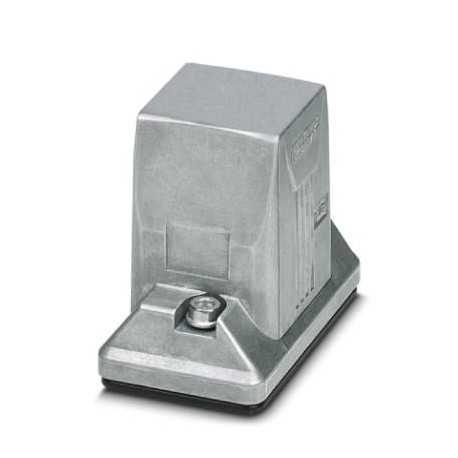

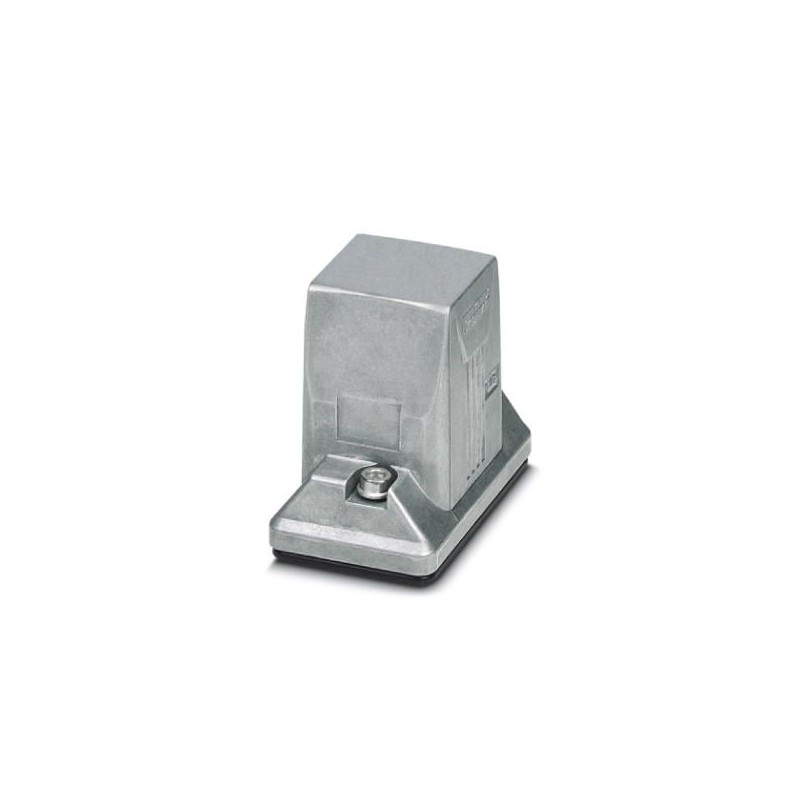

HC-ADV-B06-HLWH-BLANK-ELC-AL 1420048 PHOENIX CONTACT Logement
HC-ADV-B06-HLWH-BLANK-ELC-AL
1420048
PHOENIX_CONTACT
Logement
Boîtier suspendu B6, avec verrou à vis, matériau : Aluminium moulé sous pression, résistant à l’eau de mer, variable, hauteur : 74 mm, presse-étoupe : sans, Offshore/CEM, sans trou fileté pour le vissage, joint conducteur (propriétés CEM)
Connecteurs > Capot
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt mille quarante huit |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 646 (C-2-2017) |
| GTIN | 4055626201443 |
| Poids par Pièce (hors emballage) | 214.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt dix neuf |
| Pays d'origine | CN (Chine) |
Dimensions
| Hauteur | 74 mm |
|---|---|
| Largeur | 57 mm |
| Longueur | 92 mm |
| La longueur de l'assemblée de la découpe | 52 mm |
| La largeur de l'assemblée de la découpe | 35 mm |
Conditions ambiantes
| Degré de protection du boîtier (IP) | IP66 |
|---|---|
| IP68 (0,2 bar/24 h) | |
| IP69K (ISO 20653:2013-02) | |
| Degré de protection du boîtier (NEMA) | 4 UL (50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Général
| Note | Pour communiquer avec inserts HC-B6, BB10, DD24, M |
|---|---|
| Taille | B6 |
| Type de logement | Manchon de logement |
| Couleur | gris aluminium |
| Verrouillage de type | Vis de verrouillage |
| Vis de fixation | M6 (tête de vis: 5 mm vis à six pans creux) |
| Sortie de câble | Variable |
| Connexion à vis | aucun |
| Matériau du boîtier | En fonte d'aluminium, le sel résistant à l'eau |
| Boîtier matériau de surface | non couché |
| Matériau du joint | NBR, conducteur |
| Matériel de verrouillage | En acier inoxydable |
| Instructions de montage | Afin de garantir que le conducteur de terre de contact fonctionne même lorsque l'appareil est branché à un angle, les deux panneau de brides de montage doit avoir suffisamment de contact électrique avec le métal de panneau de montage. |
| Connexion | Pour assurer le maximum de blindage, un isolant revêtement de puissance doit être supprimé à partir du profil du joint sur le coffret de contrôle panneau. Couple de serrage des vis de serrage: 3 Nm. |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante et une mille deux centeCl@ss 6.0Vingt sept million deux cent soixante et une mille deux centeCl@ss 7.0Vingt sept million quatre cent quarante mille deux cent deuxeCl@ss 8.0Vingt sept million quatre cent quarante mille deux cent deuxeCl@ss 9.0Vingt sept million quatre cent quarante mille deux cent deux
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 57 mm |
| Hauteur (EF000040) | 74 mm |
| Profondeur (EF000049) | 92 mm |
| Finition du boîtier (EF006980) | Boîtier de prise |
| Matériau du boîtier (EF001596) | Aluminium |
| Revêtement du boîtier (EF001601) | Non revêtu |
| Couleur du boîtier (EF000136) | Autre |
| Disposition de l'entrée de câble (EF008218) | Autre |
| Position de l'étrier (EF008459) | Autre |
| Avec presse-étoupe (EF000735) | Non |
| Type de montage du serre-câbles (EF012210) | Sans |
| Avec couvercle à charnière (EF000117) | Non |
| Avec renforts (EF005072) | Non |
| Avec joint (EF005610) | Oui |
| Nombre d'entrées de conduit (EF000437) | 0 |
| Type de verrouillage (EF000208) | Vis |
| Température de fonctionnement (EF002393) | -40 °C |
| Finition CEM (EF001062) | Oui |
| Classe de protection (IP), monté (EF007466) | IP66 |
| Résistance aux chocs (EF004293) | IK09 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
