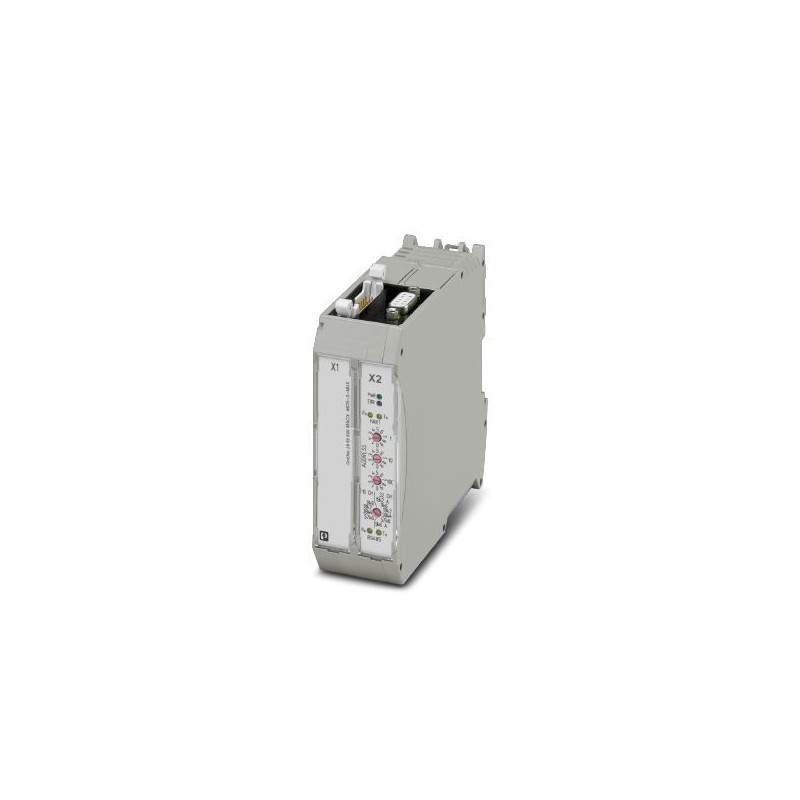

PHOENIX_CONTACT MACX MCR-S-MUX 2865599 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

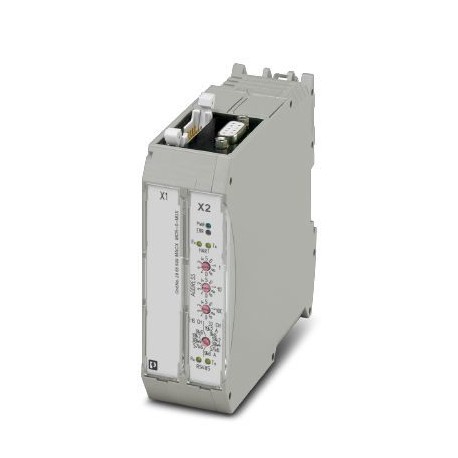

MACX MCR-S-MUX 2865599 PHOENIX CONTACT Multiplexer HART

Référence: MACX MCR-S-MUX

Code: 2865599

Fabricant: PHOENIX_CONTACT

Description:

Multiplexer HART
Multiplexeur HART pour la configuration et le diagnostic en ligne d’appareils de terrain compatibles HART ainsi que pour la documentation permanente des variables et des états de processus via un PC ou un système de gestion, pour l’installation sur NS 35/7.5 ou NS 32

Catégories:

  • Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.448,40 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2865599
Unité de conditionnement1 pcs
Page cataloguePage 166 (C-5-2017)
GTIN4046356153898
Poids par pièce (hors emballage)0,211 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Cotes

Largeur35,2 mm
Hauteur99 mm
Profondeur114,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Humidité de l'air max. admissible (service)≤ 95 % (pas de condensation)

Interface appareils de terrain (HART)

Voies16 ou 32, réglable par commutateur
Type de raccordementCâble en nappe, 14 pôles (inclus)
SignalHART FSK
Spécification HARTProtocole de communication HART Field rév. 6.0 (entièrement compatible jusqu'à la version 4.0) ; FSK Physical Layer Specification (rév. 8.1)
Affichage transfert de données2 LED jaunes « Tx » et « Rx » « HART »
Affichage erreurLED rouge « ERR » (clignote en cas d'erreur sur le bus HART)

Interface RS-485

Type de raccordementConnecteur femelle SUB-D 9
SignalRS-485
Contrôle du flux de données / protocolesCompatible avec serveur OPC HART, PDM, PRM et FDT/DTM
Nombre de multiplexers HART par segment de busmax. 31
Réglage d'adresses0 à 127, réglable par commutateur rotatif en face avant
Débit de données9600 / 19200 / 38400 / 57600 [bits/s], réglable par commutateur rotatif en face avant
Distance de transmission≤ 1200 m
Affichage2 LED jaunes « Tx » et « Rx » « RS-485 »

Caractéristiques générales

Tension d'alimentation24 V DC
Plage de tension d'alimentation18 V ... 31,2 V
Courant absorbé typique55 mA
Consommation nominale1,35 W
Témoin de présence de la tension de serviceLED verte « PWR »
Surveillance de sous-tensionoui (pas d'état erroné d'appareil / de sortie)
Séparation galvanique signal HART/RS-485350 V AC
Séparation galvanique signaux HART/entre eux100 V DC (capacitive)
Séparation galvanique signal HART/Alimentation350 V AC
Séparation galvanique RS-485/Alimentation350 V AC
Surveillance d'erreursErreur de processeur : LED « PWR » clignote, communication HART perturbée : LED « ERR » clignote
ConformitéConformité CE

Normes et spécifications

ConformitéConformité CE

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2865599 Commande industrielle API (EC001604)

Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec séparation de potentiel (EF003272)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique35.2 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique108.8 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique113.55 mm
