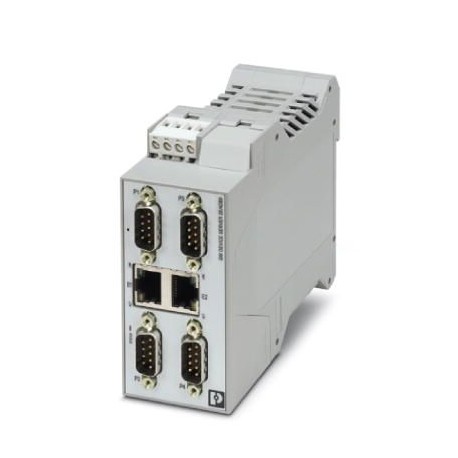

PHOENIX_CONTACT GW PN/ASCII 2E/4DB9 1020882 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

GW PN/ASCII 2E/4DB9 1020882 PHOENIX CONTACT Interface convertisseurs

Référence: GW PN/ASCII 2E/4DB9

Code: 1020882

Fabricant: PHOENIX_CONTACT

Description:

Interface convertisseurs
Le GW PN/ASCII... convertit les chaînes de série de caractères RAW ou ASCII en PROFINET. Il se compose de deux connexions RJ45 et de quatre connexions D-SUB-9.

Catégories:

  • Commande industrielle API > Module de communication pour API
  • PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.600,10 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Clé De Données Commerciales

OrderkeyMillion vingt mille huit cent quatre vingt deux
Unité d'emballage1 pc
GTIN4055626512013
Poids par Pièce (hors emballage)245.000 g
Tarif des douanes numéroQuatre vingt cinq million cents soixante seize mille deux cent
Pays d'origineNOUS (États-unis)

Dimensions

Largeur45 mm
Hauteur99 mm
Profondeur115 mm

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Admissible à l'humidité (fonctionnement)10 % ... 95 % (sans condensation)
Admissible d'humidité (stockage/transport)5 % ... 95 % (sans condensation)
Altitude< 2000 m
Degré de protectionIP20
Immunité au bruitEN 61000-6-2:2005

Général

L'isolation électriqueIEC UL 61010-1 (VCC // Ethernet)
Tension d'essai à l'interface de données/interface de données1.5 kVrms(50 Hz, 1 min.)
Tension d'essai à l'interface de données/d'alimentation1.5 kVrms
1.5 kVrms(50 Hz, 1 min.)
Normes/règlementsEN 55022, EN 55024
Compatibilité électromagnétiqueConformité avec la Directive EMC 2014/30/UE
Les émissions de bruitEN 61000-6-4
Poids Net245 g
Matériau du boîtierPA 6.6
Couleurgris
MTBF63,5 Ans (Telcordia standard, 25°C, 50% le stress, Facteur de l'Environnement = 1.0)
De 42,3 Ans (Telcordia standard, 40°C, 50% le stress, Facteur de l'Environnement = 1.5)
La conformitéCE-conforme
UL, ÉTATS-UNISUL 61010-1
UL, états-unis/CanadaClasse I, Div. 2, Groupes A, B, C, D T4A

Alimentation

Plage de tension d'alimentation10.8 V DC ... 30 V DC (par enfichable COMBICON bornier à vis)
Max. consommation de courant120 mA (24 V DC)
Type consommation de courant110 mA (24 V DC)
Chef de section flexible max.2.50 mm2
Chef de section transversale souple min.0.20 mm2
Chef de section AWG max.Douze
Chef de section AWG min.Vingt quatre

Interface série

Interface 1PROFINET
InterfaceEthernet
Pas de. de portsDeux
Méthode de connexionPrise RJ45, blindé
Longueur de Transmission≤ 100 m (paire torsadée blindée)
Protocoles pris en chargePROFINET, ASCII
Auxiliaire de protocolesARP, DHCP (Client), PING
Série vitesse de transmission10/100 Mbit / s, auto-négociation
InterfaceRS-232
Nombre de connexionsQuatre
Méthode de connexionD-SUB 9 plug
Format de fichier/codage5/6/7/8 bits de Données, 1/2 bits d'Arrêt, Aucun/pair/Impair/Marque/Espace de Parité
Longueur de Transmission15 m
Affectation des broches
Contrôle du flux de données et des protocolesLogiciel poignée de main, Xon/Xoff ou hardware handshake RTS/CTS
Série vitesse de transmission0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps
InterfaceRS-422
Nombre de connexionsQuatre
Méthode de connexionD-SUB 9 plug
Format de fichier/codage5/6/7/8 bits de Données, 1/2 bits d'Arrêt, Aucun/pair/Impair/Marque/Espace de Parité
Longueur de Transmission≤ 1200 m
Résistance de terminaison120 Ω (configurable)
Affectation des broches
Série vitesse de transmission0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps
InterfaceRS-485
Nombre de connexionsQuatre
Méthode de connexionD-SUB 9 plug
Format de fichier/codage5/6/7/8 bits de Données, 1/2 bits d'Arrêt, Aucun/pair/Impair/Marque/Espace de Parité
Résistance de terminaison120 Ω (configurable)
Affectation des broches
Série vitesse de transmission0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps

La fonction

Gestion basée sur le Weboui
GestionGestion basée sur le Web
Statut et indicateurs de diagnostic

Les normes et les Règlements

Compatibilité électromagnétiqueConformité avec la Directive EMC 2014/30/UE
Type de testRésistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6
L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27
Les émissions de bruitEN 61000-6-4
Immunité au bruitEN 61000-6-2:2005
Normes/règlementsEN 55022, EN 55024
La conformitéCE-conforme
UL, ÉTATS-UNISUL 61010-1
UL, états-unis/CanadaClasse I, Div. 2, Groupes A, B, C, D T4A

Les Classifications

ETIM for 1020882 Commande industrielle API (EC001423)

Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCapacité de redondance (EF003156)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec séparation de potentiel (EF003272)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique45 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique99 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique115 mm
