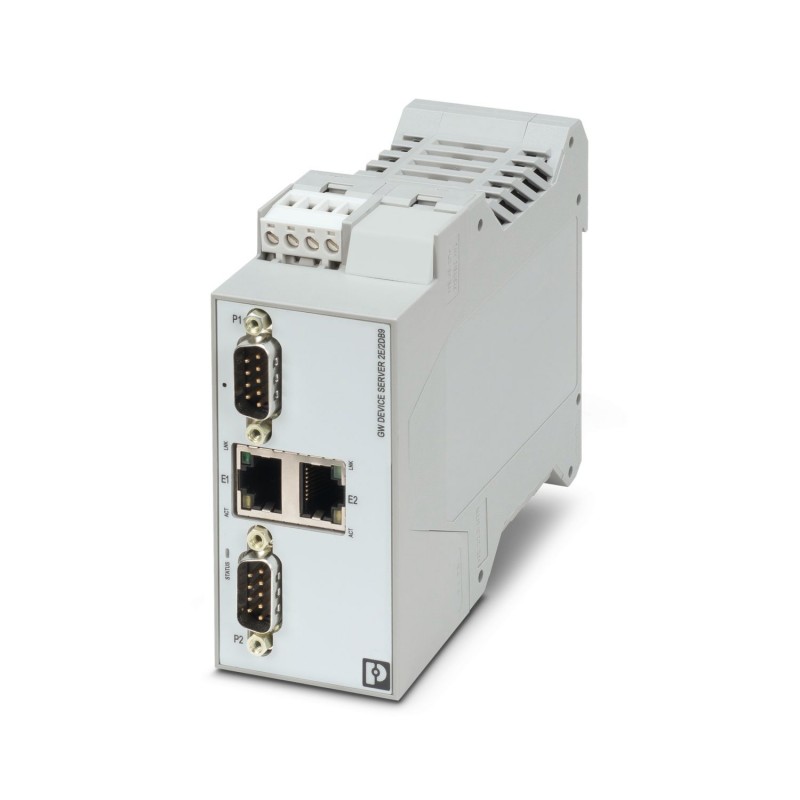

PHOENIX_CONTACT GW PN/ASCII 2E/2DB9 1021056 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

GW PN/ASCII 2E/2DB9 1021056 PHOENIX CONTACT Interface convertisseurs

Référence: GW PN/ASCII 2E/2DB9

Code: 1021056

Fabricant: PHOENIX_CONTACT

Description:

Interface convertisseurs
Le GW PN/ASCII... convertit les chaînes de série de caractères RAW ou ASCII en PROFINET. Il se compose de deux connexions RJ45 et de deux connexions D-SUB-9.
Le GW PN/ASCII... convertit des chaînes sérielles RAW ou ASCII en PROFINET. Il comprend deux raccordements RJ45 et deux raccordements D-SUB 9.

Catégories:

  • Commande industrielle API > Module de communication pour API
  • PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.403,49 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
Remarque relative à l'application
Remarque relative à l'applicationUniquement pour un usage industriel
Restriction d'utilisation
Remarque CEMCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements
Restriction d'utilisation
Indication CCCexL'utilisation en atmosphères explosibles est interdite en Chine.

Propriétés du produit
Type de produitConvertisseur d'interface
MTBF68,1 Années (Norme Telcordia, température : 25 °C, charge : 50 %, facteur d'environnement = 1,0)
45,4 Années (Norme Telcordia, température : 40 °C, charge : 50 %, facteur d'environnement = 1,5)
État de la gestion des données
Révision de l'article05

Propriétés électriques
Isolation galvaniqueCEI UL 61010-1 (VCC // Ethernet)
Tension d'essai Interface de données/Interface de données1,5 kVeff(50 Hz, 1 min.)
Tension d'essai interface de données/alimentation1,5 kVeff(50 Hz, 1 min.)
1,5 kVeff
Alimentation
Plage de tension d'alimentation10,8 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC)
Courant absorbé typique88 mA (24 V DC)
Courant max. absorbé100 mA (24 V DC)
Fonction
ManagementGestion basée sur le web
Indicateurs d'état et de diagnosticLED : état, ACT/LNK (circulation de données Ethernet)

Caractéristiques de raccordement
Alimentation
Section de conducteur souple0,20 mm² ... 2,50 mm²
Section de conducteur AWG24 ... 12
Couple de serrage0,5 Nm ... 0,6 Nm

Interfaces
SignalEthernet
PROFINET
Serveur Weboui
Données: PROFINET
Débit série10 / 100 Mbits/s, avec auto-négociation
Type de raccordementConnecteur femelle RJ45, blindé
Nombre de voies2
Distance de transmission≤ 100 m (paire torsadée blindée)
Protocoles supportésPROFINET, ASCII
Protocoles auxiliairesARP, DHCP (Client), PING
Données: RS-232
Débit série0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s
Nombre de connexions2
Type de raccordementConnecteur mâle D-SUB 9
BrochageDTE
Distance de transmission15 m
Format de données/détrompage5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide
Contrôle du flux de données / protocolesHandshake logiciel Xon/Xoff ou Handshake matériel RTS/CTS
Données: RS-422
Débit série0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s
Nombre de connexions2
Type de raccordementConnecteur mâle D-SUB 9
Brochage2, 3, 5, 7, 8
Distance de transmission≤ 1200 m
Résistance terminale120 Ω (configurables)
Format de données/détrompage5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide
Données: RS-485
Débit série0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s
Nombre de connexions2
Type de raccordementConnecteur mâle D-SUB 9
Brochage3, 5, 7
Résistance terminale120 Ω (configurables)
Format de données/détrompage5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide

Dimensions
Largeur45 mm
Hauteur99 mm
Profondeur115 mm

Indications sur les matériaux
Colorisgris
Matériau du boîtierPA 6.6

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Altitude< 2000 m
Humidité de l'air admissible (fonctionnement)10 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)5 % ... 95 % (pas de condensation)

Homologations
Conformité/homologations
ConformitéConformité CE
UL, USAUL 61010-1
UL, USA / CanadaClass I, Div. 2, Groups A, B, C, D T4A
Données Ex
ATEXDEMKO 18ATEX 2026X: II 3 G
Ex ec IIC T4 Gc
IECExIECEx UL 18.0023X
Ex ec IIC T4 Gc

Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
ImmunitéEN 61000-6-2:2005
EmissionEN 61000-6-4

Normes et spécifications
Normes/PrescriptionsEN 55022, EN 55024

Montage
Type de montageMontage sur rail DIN

ETIM for 1021056 Commande industrielle API (EC001423)

Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCapacité de redondance (EF003156)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec séparation de potentiel (EF003272)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique45 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique99 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique115 mm
