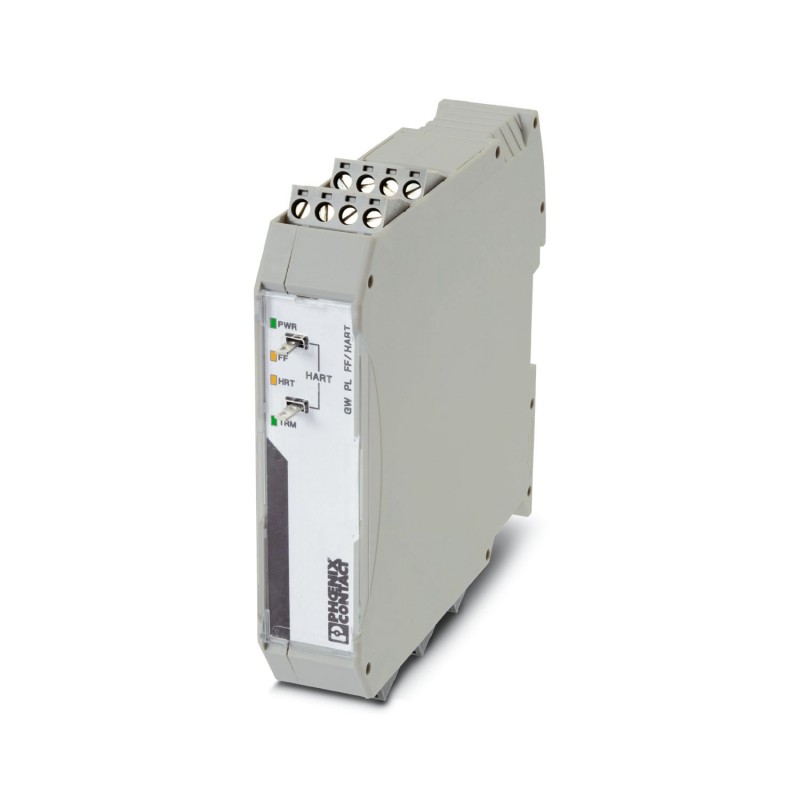

GW PL FF/HART 2316360 PHOENIX CONTACT Convertisseur de protocole
GW PL FF/HART
2316360
PHOENIX_CONTACT
Convertisseur de protocole
Convertisseur de bus de terrain du protocole HART vers FOUNDATION
Convertisseur de protocole HART en FOUNDATION Fieldbus
Commande industrielle API > Module de communication pour API
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
Propriétés du produit
| Type de produit | Convertisseur d'interface |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
Propriétés électriques
| Alimentation | |
| Plage de tension d'alimentation | 18,5 V DC ... 30 V DC |
| Tension nominale d'alimentation | 24 V DC |
| Courant max. absorbé | 70 mA |
Caractéristiques de raccordement
| Alimentation | |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
| Section de conducteur souple | 0,20 mm² ... 2,50 mm² |
| Section de conducteur rigide | 0,20 mm² ... 2,50 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Interfaces
| Données: FOUNDATION Fieldbus | |
| Débit de données | 31,25 kbit/s |
| Nombre de connexions | 1 |
| Type de raccordement | MINICONNEC |
| Nombre de voies | 1 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Technologie de raccordement | Raccordement vissé |
| Résistance terminale | Commutable |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,2 mm² |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 24 |
| Protocoles supportés | HART, FOUNDATION Fieldbus |
| Données: HART FSK | |
| Nombre de connexions | 3 |
| Type de raccordement | MINICONNEC |
| Nombre de voies | 4 (Appareils HART actifs/passifs) |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Technologie de raccordement | Raccordement vissé |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,02 mm² |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 24 |
Dimensions
| Dessin coté |  |
| Largeur | 22,5 mm |
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
Indications sur les matériaux
| Coloris | gris |
| Matériau du boîtier | PA V0 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | 2000 m |
| Humidité de l'air admissible (fonctionnement) | 95 % (pas de condensation) |
| Choc | 30g, 18 ms |
| Vibrations (service) | 5g, 10 Hz ... 150 Hz |
Homologations
| Données Ex | |
| ATEX | PRESAFE 16ATEX7686X, II 3G, Ex nA IIC T4 Gc |
| IECEx | IECEx PRE 16.0001X, Ex nA IIC T4 Gc |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T4, Ex nA IIC T4 GcX |
Normes et spécifications
| Normes/Prescriptions | CEI 60079-15 |
| CEI 60079-0 |
Montage
| Type de montage | Profilé : 35 mm |
| Instructions de montage | sur profilé normalisé NS 35 selon EN 60715 |
| Emplacement pour le montage | sur profilé horizontal NS 35 selon EN 60715 |
| Caractéristique | Valeur |
|---|---|
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 3 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Type de transmission de données (EF008225) | De série |
| Taux de transmission (EF003271) | 31250 kBit/s |
| Avec séparation de potentiel (EF003272) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 99 mm |
| Profondeur (EF000049) | 114.5 mm |
