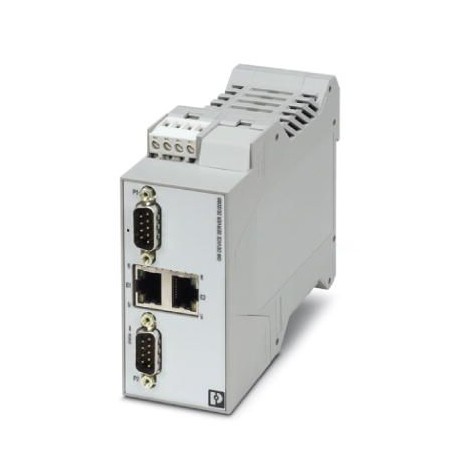

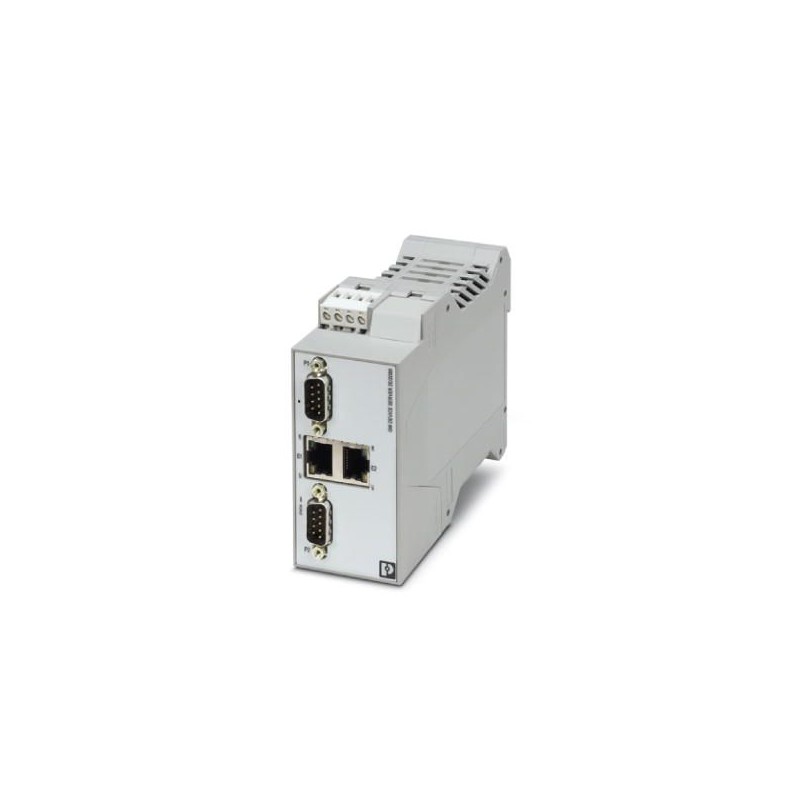

GW DEVICE SERVER 2E/2DB9 2702761 PHOENIX CONTACT Convertisseur d'interface
GW DEVICE SERVER 2E/2DB9
2702761
PHOENIX_CONTACT
Convertisseur d'interface
Serveur de périphériques série pour la conversion de données série (RS-232/422/485) en données Ethernet (RJ45). Compatible avec les protocoles TCP et UDP. Le logiciel de redirection de port COM et les pilotes Windows peuvent être téléchargés. Il se compose de deux connexions RJ45 et de deux connexions D-SUB-9.
Commande industrielle API > Module de communication pour API
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702761 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 342 (C-6-2017) |
| GTIN | 4055626339177 |
| Poids par pièce (hors emballage) | 0,159 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Altitude | < 2000 m |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2:2005 |
Généralités
| Isolation galvanique | CEI UL 61010-1 (VCC // Ethernet) |
|---|---|
| Tension d'essai Interface de données/Interface de données | 1,5 kVeff(50 Hz, 1 min) |
| Tension d'essai interface de données/alimentation | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Emission | EN 61000-6-4 |
| Poids net | 159 g |
| Matériau du boîtier | PA 6.6 |
| Coloris | gris |
| MTBF | 68,1 Années (Norme Telcordia, température : 25 °C, charge : 50 %, facteur d'environnement = 1,0) |
| 45,4 Années (Norme Telcordia, température : 40 °C, charge : 50 %, facteur d'environnement = 1,5) | |
| Conformité | Conformité CE |
| UL, USA | UL 61010-1 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D T4A |
Alimentation
| Plage de tension d'alimentation | 10,8 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
|---|---|
| Courant max. absorbé | 100 mA (24 V DC) |
| Courant absorbé typique | 88 mA (24 V DC) |
| Section de conducteur souple max. | 2,50 mm² |
| Section de conducteur souple min. | 0,20 mm² |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 24 |
Interface série
| Interface 1 | Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Nombre de ports | 2 |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Distance de transmission | ≤ 100 m (paire torsadée blindée) |
| Protocoles supportés | TCP/IP, UDP, ASCII |
| Protocoles auxiliaires | ARP, DHCP (client), PING |
| Débit série | 10 / 100 Mbits/s, avec auto-négociation |
| Interface | RS-232 |
| Nombre de connexions | 2 |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Format de données/détrompage | 5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide |
| Distance de transmission | 15 m |
| Brochage | |
| Contrôle du flux de données / protocoles | Handshake logiciel Xon/Xoff ou Handshake matériel RTS/CTS |
| Débit série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s |
| Interface | RS-422 |
| Nombre de connexions | 2 |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Format de données/détrompage | 5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide |
| Distance de transmission | ≤ 1200 m |
| Résistance terminale | |
| 120 Ω (configurables) | |
| Brochage | |
| Débit série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s |
| Interface | RS-485 |
| Nombre de connexions | 2 |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Format de données/détrompage | 5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide |
| Résistance terminale | 120 Ω (configurables) |
| Brochage | |
| Débit série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s |
Fonction
| Web-based Management (gestion basée sur le web) | oui |
|---|---|
| Management | Gestion basée sur le web |
| Indicateurs d'état et de diagnostic |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Chocs selon EN 60068-2-27/CEI 60068-2-27 | |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2:2005 |
| Normes/Prescriptions | EN 55022, EN 55024 |
| Conformité | Conformité CE |
| UL, USA | UL 61010-1 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D T4A |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250504eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 9.019179290
| Caractéristique | Valeur |
|---|---|
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 2 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 2 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 2 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 99 mm |
| Profondeur (EF000049) | 115 mm |
