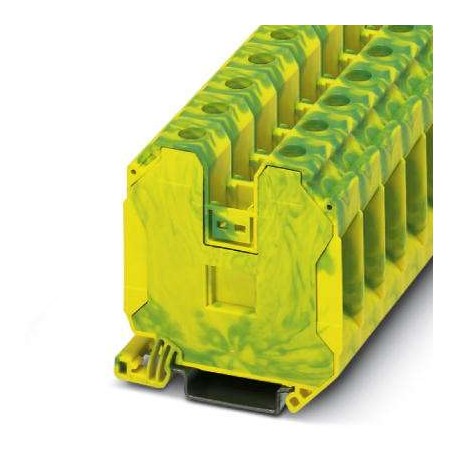

UT 35-PE 3044241 PHOENIX CONTACT BJ pour conducteur de protection, Mode de raccordement: Raccordement vissé,..
UT 35-PE
3044241
PHOENIX_CONTACT
BJ pour conducteur de protection, Mode de raccordement: Raccordement vissé, section :1,5 mm²
Bornier, nombre de connexions : 2, type de connexion : Raccord à vis, Section de dimensionnement : 35 mm², section transversale : 1,5 mm² - 50 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : jaune-vert
Blocs de jonction > Bloc de jonction de mise à la terre
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 35 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | Industrie ferroviaire |
| Construction mécanique | |
| Construction d'installations | |
| Industrie des process |
Généralités
| Tension de choc assignée | 8 kV |
|---|---|
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-2 |
| Paroi latérale ouverte | nein |
| Résultat des essais d'oscillations et de grésillements sur bande large | Test réussi |
| Spécification des essais d'oscillations et de grésillements sur bande large | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence d'essai | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 1,857 (m/s2)2/Hz |
| Accélération | 3,12 g |
| Durée de l'essai par essieu | 5 h |
| Sens d'essai | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification de l'essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs par sens | 3 |
| Sens d'essai | Axes X, Y et Z (pos. et nég.) |
| Relative insulation material temperature index (Elec., UL 746 B) | 130 °C |
| Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
Dimensions
| Largeur | 16 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 60,2 mm |
| Hauteur | 65,1 mm |
| Hauteur NS 35/7,5 | 65,7 mm |
| Hauteur NS 35/15 | 73,2 mm |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Mode de raccordement | Raccordement vissé |
| Connexion selon la norme | CEI 60947-7-2 |
| Remarque | Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium. |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 2 |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 35 mm² |
| Section de conducteur souple AWG min. | 16 |
| Section de conducteur AWG souple max. | 2 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1,5 mm² |
| 35 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 35 mm² |
| 2 conducteurs rigides de même section min. | 1,5 mm² |
| 2 conducteurs rigides de même section max. | 16 mm² |
| 2 conducteurs souples de même section min. | 1,5 mm² |
| 2 conducteurs souples de même section max. | 10 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 10 mm² |
| Connexion selon la norme | CEI/EN 60079-7 |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 2 |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 35 mm² |
| Longueur à dénuder | 18 mm |
| Gabarit | B9 |
| Filetage vis | M6 |
| Couple de serrage min. | 3,2 Nm |
| Couple de serrage max. | 3,7 Nm |
| Caractéristique | Valeur |
|---|---|
| Fonction PEN possible (EF002544) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 1.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 1.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 1.5 mm² |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 16 mm |
| Hauteur (EF000040) | 61.2 mm |
| Profondeur (EF000049) | 65.1 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Vert/jaune |
