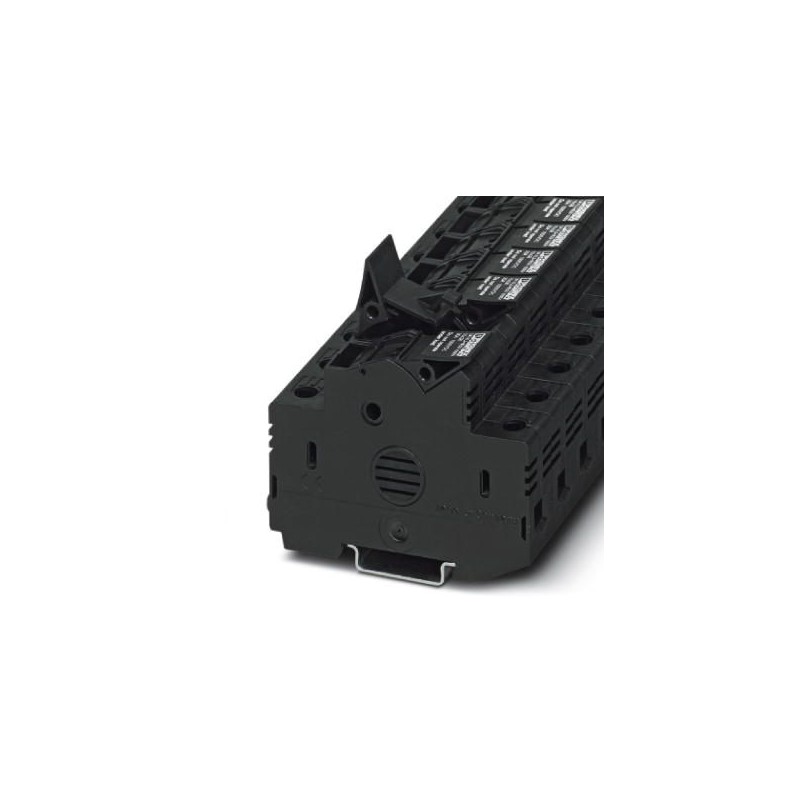

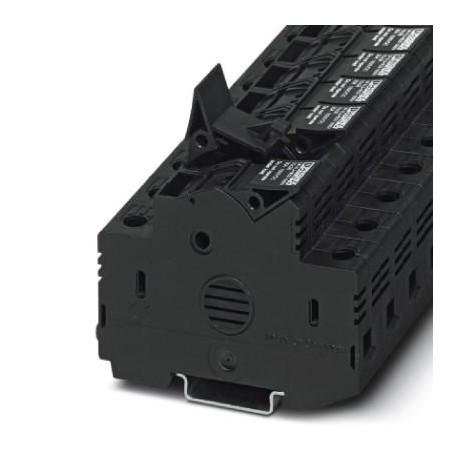

UK 10,3 HESILED 1000V 3211249 PHOENIX CONTACT Bloc de jonction-fusibles
UK 10,3 HESILED 1000V
3211249
PHOENIX_CONTACT
12
Bloc de jonction-fusibles
Porte-fusible, type de fusible : Verre/céramique/..., type de fusible : gPV 10,3 x 38 mm selon 60269-6, tension nominale : 1000 V, courant nominal : 30 A, type de raccordement : Raccord à vis, Dimensionnement Section : 16 mm², section : 0,75 mm²- 25 mm², classe de montage : NS 35/7,5, NS 35/15, NS 32, couleur : noir
Blocs de jonction > Bloc de jonction à fusible
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3211249 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 464 (C-1-2017) |
| GTIN | 4046356482400 |
| Poids par pièce (hors emballage) | 0,053 KGM |
| Numéro du tarif douanier | 85369095 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 16 mm² |
| Coloris | noir |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Puissance dissipée maximale en condition nominale | 2,43 W |
| Fusible | 10,3 x 38 mm |
| Type de fusible | Verre / Céramique / ... |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | II |
| Groupe d'isolant | IIIb |
| Connexion selon la norme | CEI 60269-1 / -2 |
| Courant de charge maximal | 30 A (Intensité et tension sont fonction du fusible utilisé.) |
| Intensité nominale IN | 30 A (Intensité et tension sont fonction du fusible utilisé.) |
| Tension nominale UN | 1000 V (Intensité et tension sont fonction du fusible utilisé.) |
| Paroi latérale ouverte | non |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,75 mm² |
|---|---|
| Section de conducteur rigide max. | 25 mm² |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 3 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,75 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,75 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| Section avec peigne de liaison rigide max. | 10 mm² |
| Section avec peigne de liaison souple max. | 10 mm² |
| 2 conducteurs rigides de même section min. | 0,75 mm² |
| 2 conducteurs rigides de même section max. | 4 mm² |
| 2 conducteurs souples de même section min. | 0,75 mm² |
| 2 conducteurs souples de même section max. | 4 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,75 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Section avec peigne de liaison rigide max. | 10 mm² |
| Section avec peigne de liaison souple max. | 10 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 12 mm |
| Gabarit | B6 |
| Filetage vis | M5 |
| Couple de serrage min. | 2,5 Nm |
| Couple de serrage max. | 3 Nm |
Normes et spécifications
| Connexion selon la norme | CEI 60269-1 / -2 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.75 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.75 mm² |
| Courant assigné In (EF008250) | 30 A |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 1 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V2 |
| Largeur (EF000008) | 17.8 mm |
| Hauteur (EF000040) | 86.3 mm |
| Profondeur (EF000049) | 64.21056 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Noir |
