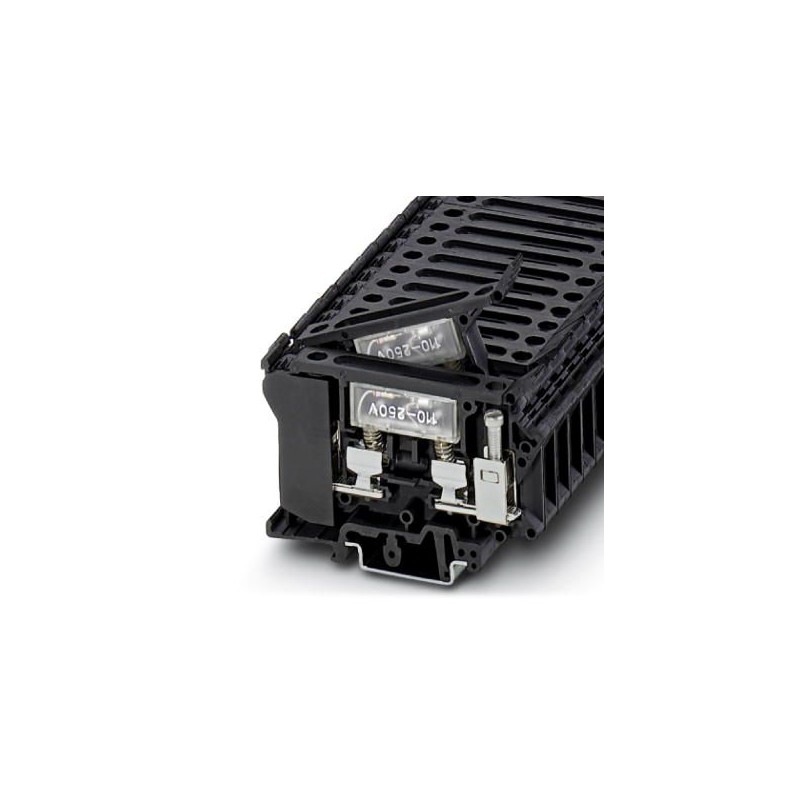

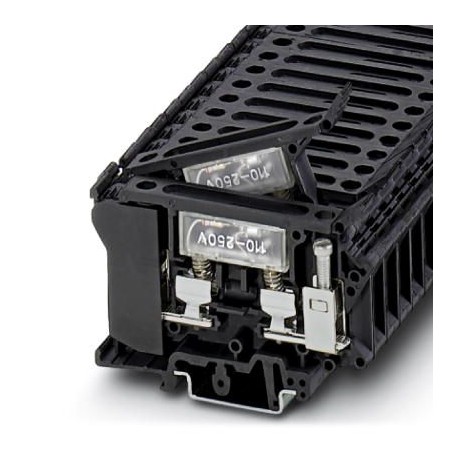

UK 6,3-HESILA 250 3004249 PHOENIX CONTACT Bloc de jonction-fusibles
UK 6,3-HESILA 250
3004249
PHOENIX_CONTACT
50
Bloc de jonction-fusibles
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3004249 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 455 (C-1-2017) |
| GTIN | 4017918090739 |
| Poids par pièce (hors emballage) | 0,034 KGM |
| Numéro du tarif douanier | 85369095 |
| Pays d'origine | TR (Turquie) |
Généralités
| Remarque | Veuillez utiliser le matériel de repérage comportant un pas de 10,2 mm pour le repérage de bloc de jonction. |
|---|---|
| Veuillez utiliser le matériel de repérage comportant un pas de 8,2 mm pour le repérage du levier. | |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Section nominale | 16 mm² |
| Coloris | noir |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Puissance dissipée maximale en condition nominale | 2,43 W |
| Fusible | G / 6,3 x 32 |
| Type de fusible | Verre / Céramique / ... |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Plage de tension voyant | 250 V AC/DC |
| Connexion selon la norme | CEI 60947-7-3 |
| Courant de charge maximal | 10 A |
| Intensité nominale IN | 10 A |
| Tension nominale UN | 500 V (comme bloc de jonction porte-fusible) |
| Connexion selon la norme | CEI 60947-7-3 |
| Tension de service assignée | 500 V |
| Paroi latérale ouverte | non |
| Nombre de pôles | 1 |
| Spécific. contrôle protection contre contact | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection contre les risques de contact avec le dos de la main | garanti |
| Protection des doigts | garanti |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
| Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
| Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 classe 1 | 2 |
| NF F16-101, NF F10-102 classe F | 2 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensions
| Largeur | 10,2 mm |
|---|---|
| Longueur | 79 mm |
| Hauteur NS 35/7,5 | 60,5 mm |
| Hauteur NS 35/15 | 68 mm |
| Hauteur NS 32 | 65,5 mm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,5 mm² |
|---|---|
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 10 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 10 mm² |
| Section avec peigne de liaison rigide max. | 10 mm² |
| Section avec peigne de liaison souple max. | 10 mm² |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 4 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 4 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
| Section avec peigne de liaison rigide max. | 10 mm² |
| Section avec peigne de liaison souple max. | 10 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 12 mm |
| Gabarit | B6 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,2 Nm |
| Couple de serrage max. | 1,5 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-3 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
