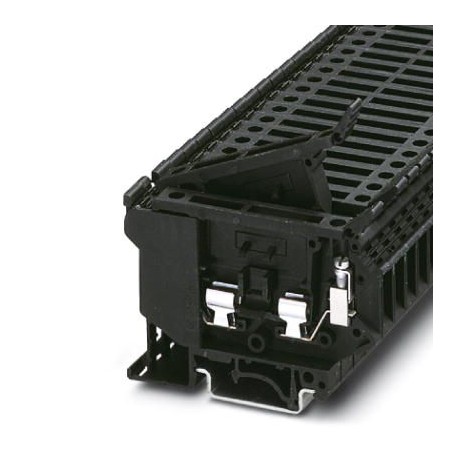

UK 5-HESI 3004100 PHOENIX CONTACT Bloc de jonction-fusibles
UK 5-HESI
3004100
PHOENIX_CONTACT
50
Bloc de jonction-fusibles
Borne à fusible, type de fusible : Verre/céramique/..., type de fusible : G/5 x 20/5 x 25/5 x 30, tension nominale : 800 V, courant nominal : 6,3 A, nombre de pôles : 1, type de raccordement : Raccord à vis, section de dimensionnement : 1 mm², section : 0,2 mm²- 4 mm², classe de montage : NS 35/7,5, NS 35/15, NS 32, couleur : noir
Bloc de jonction-fusibles, type de fusible: Verre / Céramique / ..., type de fusible: G / 5 x 20 / 5 x 25 / 5 x 30, tension nominale: 800 V, intensité nominale: 6,3 A, nombre de pôles: 1, type de raccordement: Raccordement vissé, Section de référence: 1 mm2, section : 0,2 mm2- 4 mm2, type de montage: NS 35/7,5, NS 35/15, NS 32, coloris: noir
Blocs de jonction > Bloc de jonction à fusible
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Note à propos du repérage | Veuillez utiliser le matériel de repérage comportant un pas de 8,2 mm pour le repérage de bloc de jonction. |
| Note à propos du repérage | Veuillez utiliser le matériel de repérage comportant un pas de 6,2 mm pour le repérage du levier. |
| Type de produit | Bloc de jonction-fusibles |
| Nombre de pôles | 1 |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Type de fusible | Verre / Céramique / ... |
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 1,02 W |
| Fusible | G / 5 x 20 / 5 x 25 / 5 x 30 |
| Nombre de raccordements par étage | 2 |
| Section nominale | 4 mm² |
| Etage 1 en haut 1 en bas 1 | |
| Filetage vis | M3 |
| Couple de serrage | 0,6 ... 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Gabarit | A4 |
| Connexion selon la norme | CEI 60947-7-3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur souple [AWG] | 24 ... 12 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 4 mm² |
| Section avec pont d'insertion rigide | 4 mm² |
| Section avec pont d'insertion souple | 4 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1,5 mm² |
| Int. nom. | 6,3 A |
| Courant de charge maximal | 6,3 A (Le courant est déterminé par le fusible utilisé.) |
| Tension nominale | 800 V (comme bloc de jonction porte-fusible) |
| Section nominale | 1 mm² |
| Connexion selon la norme | CEI 60947-7-3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 4 mm² |
| Section avec pont d'insertion rigide | 4 mm² |
| Section avec pont d'insertion souple | 4 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1,5 mm² |
| Int. nom. | 6,3 A |
| Courant de charge maximal | 6,3 A |
| Tension nominale | 800 V (comme couteau de sectionnement) |
| Section nominale | 1 mm² |
| Largeur | 8,2 mm |
| Hauteur | 72,5 mm |
| Profondeur sur NS 32 | 61,5 mm |
| Profondeur sur NS 35/7,5 | 56,5 mm |
| Profondeur sur NS 35/15 | 64 mm |
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 1,857 (m/s²)²/Hz |
| Accélération | 0,8g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-3 |
| CEI 60947-7-3 |
| Type de montage | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Courant assigné In (EF008250) | 6.3 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 1 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 8.2 mm |
| Hauteur (EF000040) | 72.2 mm |
| Profondeur (EF000049) | 55.55 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Noir |
