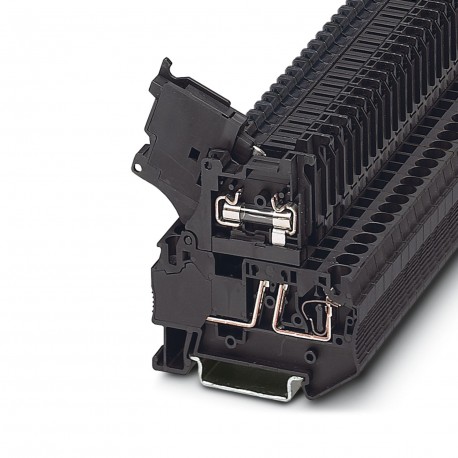

ST 4-HESI (5X20) 3036369 PHOENIX CONTACT Bloc de jonction-fusibles
ST 4-HESI (5X20)
3036369
PHOENIX_CONTACT
50
Bloc de jonction-fusibles
Bornier à fusibles, type de fusible : Verre/céramique/..., type de fusible : G/5 x 20, tension nominale : 500 V, courant nominal : 6,3 A, type de raccordement : raccord à ressort, section de dimensionnement : 4 mm², section de dimensionnement : 0,08 mm²- 6 mm², classe de montage : NS 35/7.5, NS 35/15, couleur : noir
Bloc de jonction-fusibles, type de fusible: Verre / Céramique / ..., type de fusible: G / 5 x 20, tension nominale: 500 V, intensité nominale: 6,3 A, type de raccordement: Raccordement à ressort, Section de référence: 4 mm2, section : 0,08 mm2- 6 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: noir
Blocs de jonction > Bloc de jonction à fusible
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction-fusibles |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 13 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Type de fusible | Verre / Céramique / ... |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 1,02 W |
| Fusible | G / 5 x 20 |
| Puissance dissipée maximale | max. 1,6 W (pour disposition individuelle des blocs de jonction porte-fusible en cas de surcharge) |
| max. 1,6 W (pour interconnexion avec plusieurs blocs de jonction-fusibles en cas de surcharge) | |
| max. 4 W (pour disposition individuelle des blocs de jonction porte-fusible en cas de court-circuit) | |
| max. 2,5 W (pour interconnexion avec plusieurs blocs de jonction-fusibles en cas de court-circuit) |
| Nombre de raccordements par étage | 2 |
| Section nominale | 4 mm² |
| Etage 1 en haut 1 en bas 1 | |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A4 |
| Connexion selon la norme | CEI 60947-7-3 |
| Section de conducteur rigide | 0,08 mm² ... 6 mm² |
| Section du conducteur AWG | 28 ... 10 (conversion selon CEI) |
| Section de conducteur souple | 0,08 mm² ... 4 mm² |
| Section de conducteur souple [AWG] | 28 ... 12 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 4 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1 mm² |
| Int. nom. | 6,3 A |
| Courant de charge maximal | 6,3 A (Le courant est déterminé par le fusible utilisé.) |
| Tension nominale | 500 V |
| Section nominale | 4 mm² |
| Largeur | 6,2 mm |
| Hauteur | 61,5 mm |
| Profondeur sur NS 35/7,5 | 62,5 mm |
| Profondeur sur NS 35/15 | 70 mm |
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 7,3 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 1,89 kV |
| Résultat | Essai réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 (+/- 2) tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,14 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Résultat | Essai réussi |
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Essai réussi |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-3 |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
