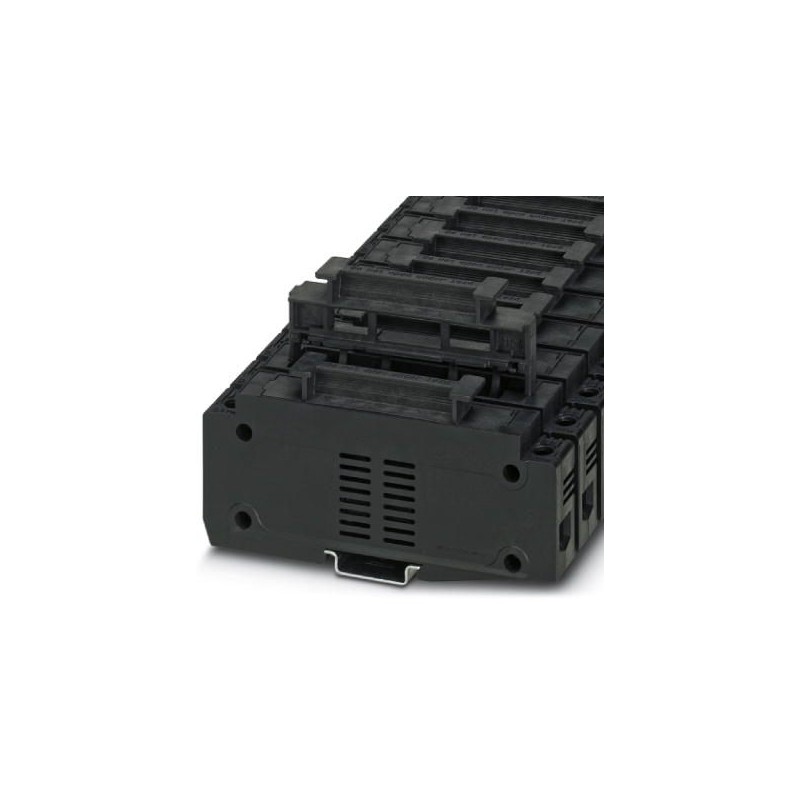

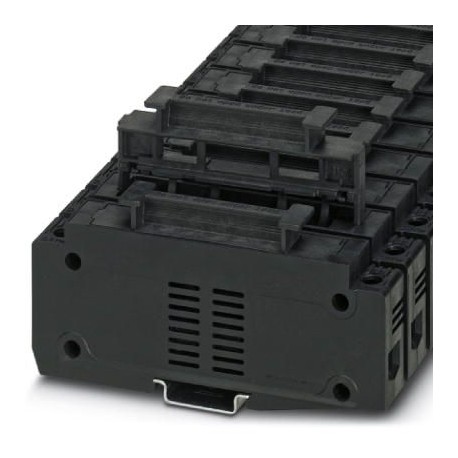

UK 10,3-HESI 1500V 3062760 PHOENIX CONTACT Bloc de jonction-fusibles
UK 10,3-HESI 1500V
3062760
PHOENIX_CONTACT
5
Bloc de jonction-fusibles
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3062760 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Quantité minimum de commande | 5 pcs |
| Page catalogue | Page 466 (C-1-2017) |
| GTIN | 4046356657372 |
| Poids par pièce (hors emballage) | 0,099 KGM |
| Numéro du tarif douanier | 85369095 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 25 mm² |
| Coloris | noir |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Puissance dissipée maximale en condition nominale | 0,3 W |
| Fusible | gG / gPV / 10,3 x 85 |
| Type de fusible | Verre / Céramique / ... |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | IIIa |
| Connexion selon la norme | CEI 60269-1 / -2 |
| Courant de charge maximal | 32 A (Intensité et tension sont fonction du fusible utilisé.) |
| Intensité nominale IN | 32 A (Intensité et tension sont fonction du fusible utilisé.) |
| Tension nominale UN | 1500 V DC (1 000 V CA, l'intensité et la tension sont déterminées par le fusible utilisé.) |
| Paroi latérale ouverte | non |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,75 mm² |
|---|---|
| Section de conducteur rigide max. | 25 mm² |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 4 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,75 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs rigides de même section min. | 0,75 mm² |
| 2 conducteurs rigides de même section max. | 10 mm² |
| 2 conducteurs souples de même section min. | 0,75 mm² |
| 2 conducteurs souples de même section max. | 10 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 11 mm |
| Gabarit | A7 |
| Filetage vis | M5 |
| Couple de serrage min. | 2 Nm |
| Couple de serrage max. | 2,5 Nm |
Normes et spécifications
| Connexion selon la norme | CEI 60269-1 / -2 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3062760-UK 10,3-HESI 1500V | 101 Kbytes |
|
