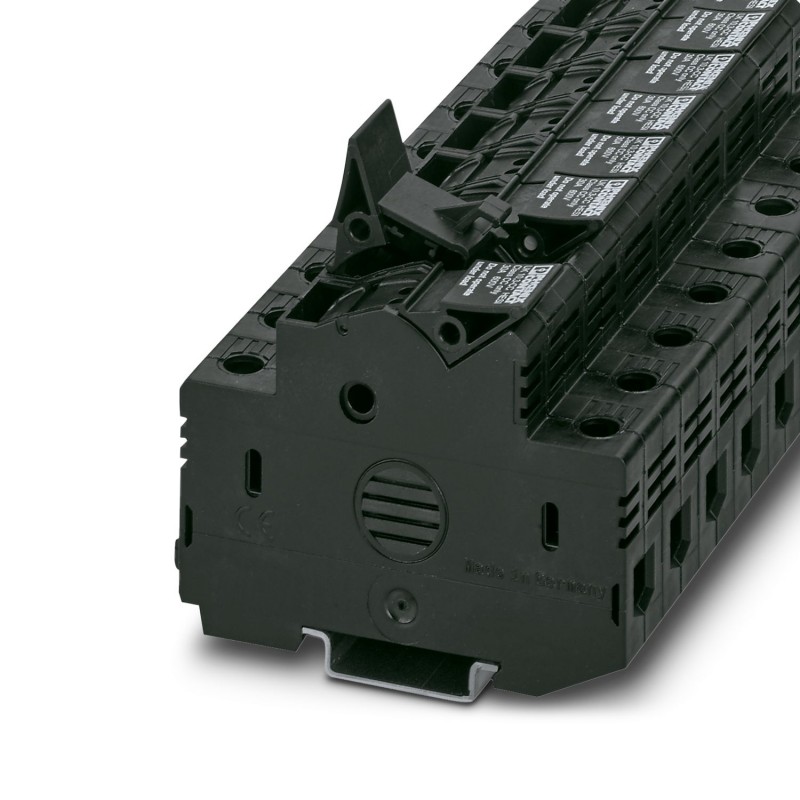

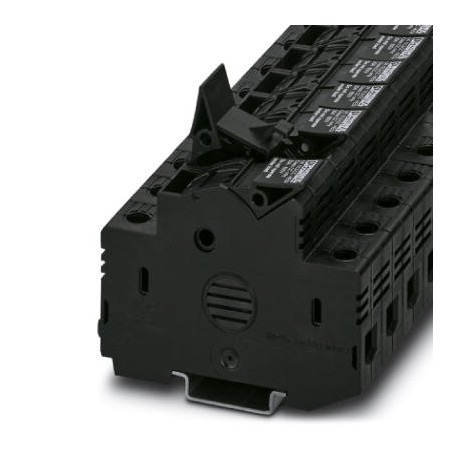

UK 10,3-CC HESI N 3048580 PHOENIX CONTACT Bloc de jonction-fusibles
UK 10,3-CC HESI N
3048580
PHOENIX_CONTACT
12
Bloc de jonction-fusibles
Bornier à fusibles, type de fusible : Verre/céramique/..., type de fusible : Classe DC, tension nominale : 600 V, courant assigné : 30 A, type de connexion : Connexion à vis, Section de dimensionnement : 25 mm², Section : 1,5 mm²- 25 mm², classe de montage : NS 35/7.5, NS 35/15, couleur : noir
Bloc de jonction-fusibles, type de fusible: Verre / Céramique / ..., type de fusible: Classe CC, tension nominale: 600 V, intensité nominale: 30 A, type de raccordement: Raccordement vissé, Section de référence: 25 mm2, section : 1,5 mm2- 25 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: noir
Blocs de jonction > Bloc de jonction à fusible
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction-fusibles |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Type de fusible | Verre / Céramique / ... |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 4 W |
| Fusible | Classe CC |
| Nombre de raccordements par étage | 2 |
| Section nominale | 25 mm² |
| Etage 1 en haut 1 en bas 1 | |
| Filetage vis | M5 |
| Couple de serrage | 2 ... 2,5 Nm |
| Longueur à dénuder | 11 mm |
| Gabarit | B6 |
| Section de conducteur rigide | 1,5 mm² ... 25 mm² |
| Section du conducteur AWG | 14 ... 4 (conversion selon CEI) |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur souple [AWG] | 14 ... 4 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 1,5 mm² ... 16 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 1,5 mm² ... 16 mm² |
| Section avec pont d'insertion rigide | 10 mm² |
| Section avec pont d'insertion souple | 10 mm² |
| 2 conducteurs rigides de même section | 1,5 mm² ... 4 mm² |
| 2 conducteurs souples de même section | 1,5 mm² ... 4 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 1,5 mm² ... 4 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 1,5 mm² ... 10 mm² |
| Int. nom. | 30 A (Intensité et tension sont fonction du fusible utilisé.) |
| Courant de charge maximal | 30 A (Intensité et tension sont fonction du fusible utilisé.) |
| Tension nominale | 600 V (Intensité et tension sont fonction du fusible utilisé.) |
| Section nominale | 25 mm² |
| Largeur | 18 mm |
| Hauteur | 81 mm |
| Profondeur sur NS 35/7,5 | 65,5 mm |
| Profondeur sur NS 35/15 | 73 mm |
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V2 |
| Groupe d'isolant | IIIb |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 85 °C (température de service max. pendant une période brève, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 55 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 1.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 1.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 1.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Courant assigné In (EF008250) | 30 A |
| Tension assignée (EF000228) | 600 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 1 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V2 |
| Largeur (EF000008) | 17.55 mm |
| Hauteur (EF000040) | 79.256634 mm |
| Profondeur (EF000049) | 61.05 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Noir |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3048580-UK 10,3-CC HESI N | 109 Kbytes |
|
