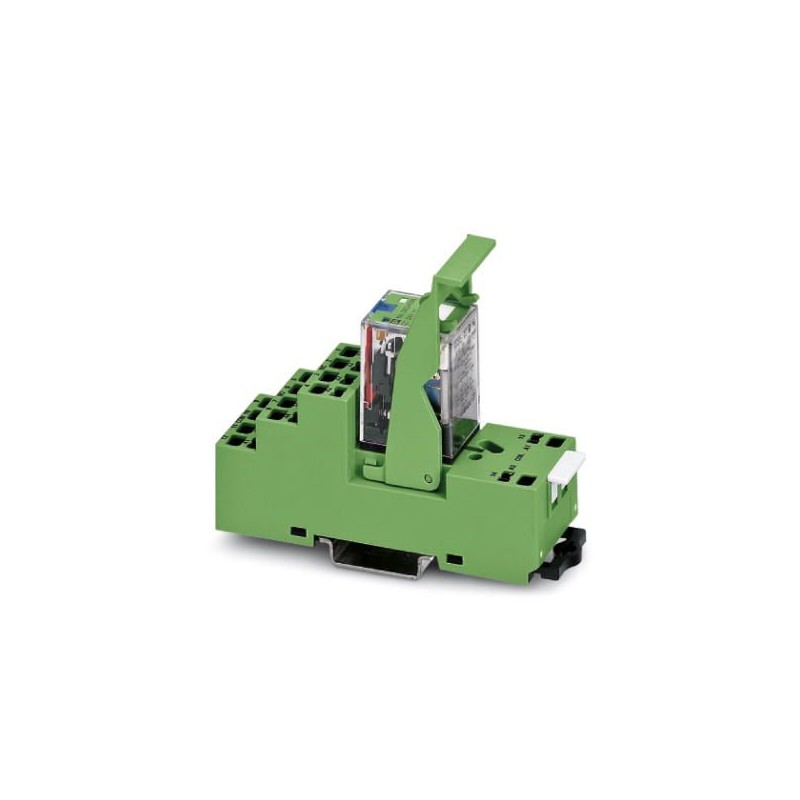

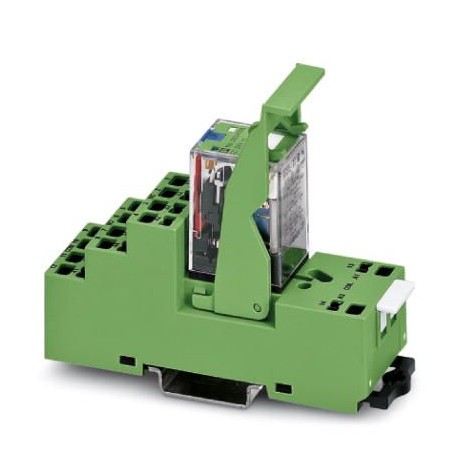

PR2-RSP3-LDP-24DC/2X21 2834685 PHOENIX CONTACT Module à relais
PR2-RSP3-LDP-24DC/2X21
2834685
PHOENIX_CONTACT
5
Module à relais
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2834685 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Quantité minimum de commande | 5 pcs |
| Page catalogue | Page 395 (C-7-2013) |
| GTIN | 4046356044547 |
| Poids par pièce (hors emballage) | 0,124 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | JP (Japon) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Courant d'entrée typique pour UN | 38 mA |
| Temps d'amorçage typique | 13 ms |
| Temps de retombée typique | 5 ms |
| Circuit de protection | Diode roue libre |
| Témoin de présence de la tension de service | LED verte |
| Puissance dissipée en condition nominale | 0,91 W |
Côté contact
| Type de contact | 2 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | Ag |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V |
| Courant de commutation minimal | 1 mA |
| Courant d'enclenchement maximal | 20 A (15 ms) |
| Intensité permanente limite | 10 A |
| Puissance de coupure (charge ohmique) max. | 240 W (pour 24 V DC) |
| 144 W (à 48 V DC) | |
| 108 W (à 60 V DC) | |
| 72 W (à 110 V DC) | |
| 110 W (à 220 V DC) | |
| 2500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2 kV (50 Hz, 1 min) |
|---|---|
| Tension d'essai contact de relais/contact de relais | 2 kV (50 Hz, 1 min) |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 5x 107cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 124,33 g |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 12 mm |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| Degré de pollution | 3 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2834685-PR2-RSP3-LDP-24DC/2X21 | 147 Kbytes |
|
