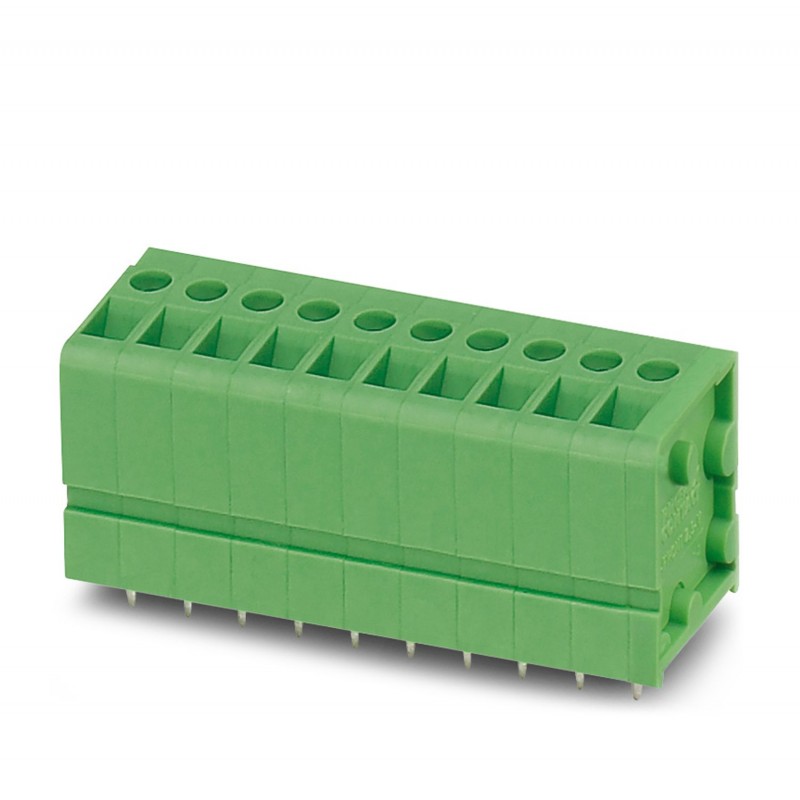

FRONT 2,5-V/SA10/12 NZ07-AAHO
1989609
PHOENIX_CONTACT
10
Bornier PCB
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Orderkey | Million neuf cent quatre vingt neuf mille six cent neuf |
---|---|
Unité d'emballage | 10 pc |
Quantité d'ordre Minimum | 10 pc |
Note | Fabriqués à la Commande (non-remboursable) |
GTIN | 4017918944452 |
Poids par Pièce (hors emballage) | 42.090 g |
Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
Pays d'origine | DE (Allemagne) |
Brève description de l'article | Bornier PCB |
---|---|
Une gamme d'articles | FRONT DE 2,5 V/SA10 |
Hauteur | 5 mm |
Nombre de postes | Douze |
Méthode de connexion | Avant le raccordement de vis |
Filet de vis | M2,5 |
Type de montage | Vague de soudure |
La disposition des broches de | Linéaire double épinglage |
Nombre de niveaux | Un |
Courant nominal | 24 Un |
---|---|
Tension d'isolement assignée (III/2) | 400 V |
Nominale tension de choc (III/2) | 4 kV |
Chef de section transversale solide | De 0,2 mm2 à 2,5 mm2 |
---|---|
Chef de section flexible | De 0,2 mm2 à 2,5 mm2 |
Chef de section AWG / kcmil | 24 ... 14 |
Chef de section transversale souple, avec embout sans manchon en plastique | 0,25 mm2 ... 1,5 mm2 |
Chef de section, souple, avec embout, avec manchon en plastique | 0,25 mm2 ... 1,5 mm2 |
2 conducteurs de même section transversale, solide | 0.2 mm2 ... 0,75 mm2 |
2 conducteurs de même section transversale, flexible | 0.2 mm2 ... 0,75 mm2 |
2 conducteurs de même section transversale, brin, viroles sans manchon en plastique | 0,25 mm2 0,34 mm2 ... |
Dénudage des conducteurs | 9 mm |
Couple | 0,4 Nm 0,5 Nm ... |
Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Matériau de Contact | Cu alliage |
Les caractéristiques de la Surface | par immersion à chaud en fer-blanc |
Surface métallique de point terminal (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
Surface du métal à souder surface (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
Matériau isolant | PA |
---|---|
Matériau isolant groupe | J' |
CTI selon CEI 60112 | Six cents |
L'indice d'inflammabilité selon UL 94 | V0 |
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | Huit cent cinquante |
Au fil incandescent température d'inflammation GWIT selon EN 60695-2-13 | Sept cent soixante quinze |
La température pour le ballon d'essai de pression selon EN 60695-10-2 | 125 °C |
Dimensions du dessin | |
---|---|
Longueur [ l ] | 18,5 mm |
Hauteur [ h ] | 31 mm |
Hauteur | 5 mm |
Hauteur (sans soudure de pin) | 20 mm |
Soudez les broches [P] | 3,5 mm |
Espacement des broches | 10 mm |
Pin dimensions | 0.8 x 0.8 mm |
Dimension d'un | 55 mm |
Type d'emballage | emballés dans des cartons |
---|---|
Pièces par paquet | Dix |
Dénomination unités d'emballage | Les pc. |
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
---|---|
Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
Température ambiante (fonctionnement) | -40 °C |
Test pour conducteurs de dommages et de relâchement | CEI 60999-1:1999-11 |
---|---|
Test réussi |
Pull-out test | CEI 60999-1:1999-11 |
---|---|
Test réussi | |
Chef de section / chef d'orchestre / type force de traction | De 0,2 mm2 / solide / > 10 N |
De 0,2 mm2 / flexible / > 10 N | |
2,5 mm2 / flexible / > 50 N | |
2,5 mm2 / solide / > 50 N |
Courant nominal | 24 Un |
---|---|
Tension d'isolement assignée (III/2) | 400 V |
Nominale tension de choc (III/2) | 4 kV |
Matériau isolant groupe | J' |
---|---|
Tension | 250 V |
Tension d'isolement assignée (III/3) | 250 V |
Tension d'isolement assignée (III/2) | 400 V |
Tension d'isolement assignée (II/2) | 630 V |
Nominale tension de choc (III/3) | 4 kV |
Nominale tension de choc (III/2) | 4 kV |
Nominale tension de choc (II/2) | 4 kV |
La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
---|---|
Pas de substances dangereuses au-dessus des valeurs seuils |
