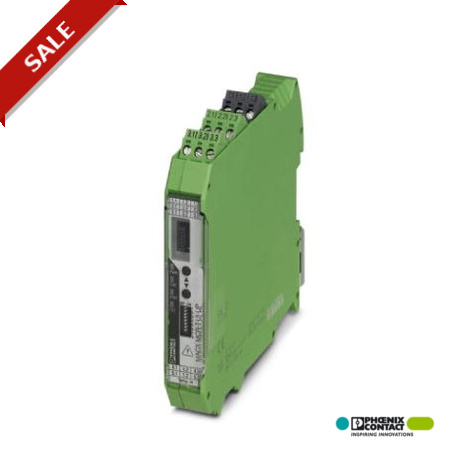

MACX MCR-T-UI-UP 2811394 PHOENIX CONTACT transducteur de température programmable avec sortie analogique et ..
MACX MCR-T-UI-UP
2811394
PHOENIX_CONTACT
transducteur de température programmable avec sortie analogique et 1 valeur limite relais, configuration standard, thermomètre à résistance en 2, 3 ou 4 fils, thermocouples, isolation galvanique, alimentation large plage, raccordement vissé, SIL
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Cotes
| Largeur | 17,5 mm |
|---|---|
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | typ. 5 % ... 95 % (pas de condensation) |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Données d'entrée
| Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, Cu : à 2, 3 ou 4 fils |
|---|---|
| Types de capteurs utilisables (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Plage de mesure de la température | -250 °C ... 2500 °C (Plage en fonction du type de capteur utilisé) |
| Plage de signal d'entrée | 0 Ω ... 50 kΩ |
| Plage de résistance du potentiomètre | 0 Ω ... 50 kΩ |
| Plage de signal d'entrée | -1000 mV ... 1000 mV |
Données de sortie
| Signal de sortie tension maximale | ± 11 V |
|---|---|
| Signal de sortie courant | 0 mA ... 20 mA ±10 V (avec SIL ; sans SIL, d'autres à configurer librement) |
| Signal de sortie courant maximal | 22 mA |
| Charge/charge de sortie Sortie tension | ≥ 10 kΩ |
| Charge/charge de sortie Sortie courant | ≤ 600 Ω (20 mA) |
| Comportement en cas de défaut du capteur | selon NE 43 ou configurable librement |
| Dénomination sortie | Sortie à relais |
| Type de contact | 1 inverseur |
| Matériau des contacts | AgSnO2, doré |
| Tension de commutation maximale | 30 V AC (30 V DC) |
| Courant d'enclenchement maximal | 0,5 A (30 V AC) |
| 1 A (30 V DC) |
Alimentation
| Plage de tension d'alimentation | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
|---|---|
| Consommation de puissance | < 1,5 W |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Mode de raccordement | Raccordement vissé |
Généralités
| Coefficient de température max. | 0,01 %/K |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Matériau du boîtier | PA 66-FR |
| Coloris | vert |
| Dénomination | Entrée/sortie/alimentation |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée / Sortie de couplage |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Sécurité fonctionnelle (SIL) | SIL 2 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Isolation galvanique | 4 voies, entre entrée / sortie / alimentation / sortie de couplage |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 |
eCl@ss
| eCl@ss 4.0 | 27210107 |
|---|---|
| eCl@ss 4.1 | 27210107 |
| eCl@ss 5.0 | 27210107 |
| eCl@ss 5.1 | 27210107 |
| eCl@ss 6.0 | 27210107 |
| eCl@ss 7.0 | 27210107 |
| eCl@ss 8.0 | 27371503 |
ETIM
| ETIM 4.0 | EC001596 |
|---|---|
| ETIM 5.0 | EC002568 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2811394-MACX MCR-T-UI-UP | 131 Kbytes |
|
