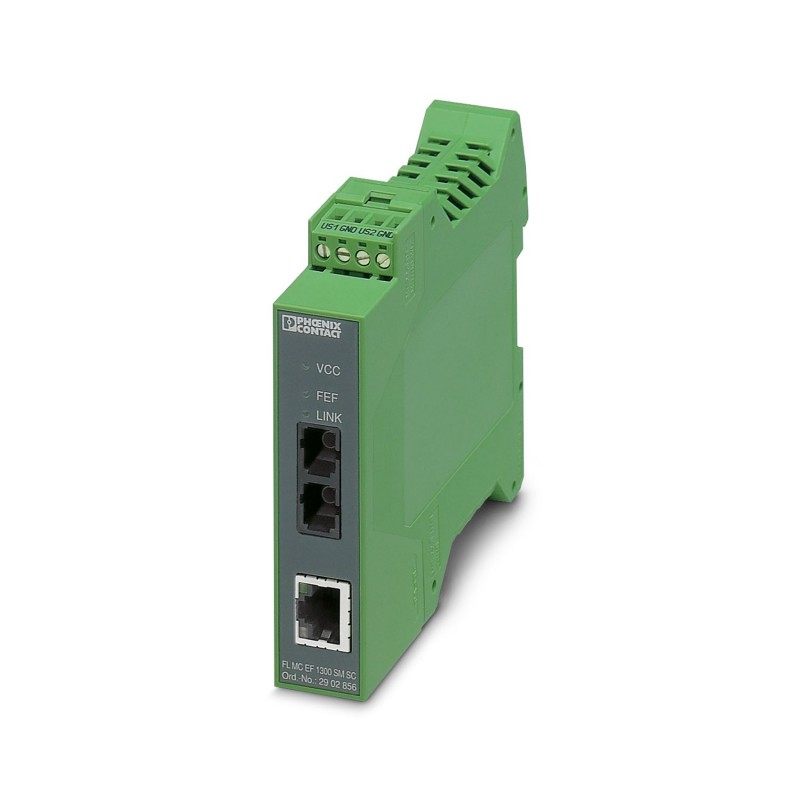

FL MC EF 1300 SM SC 2902856 PHOENIX CONTACT Convertisseurs fibre optique
FL MC EF 1300 SM SC
2902856
PHOENIX_CONTACT
Convertisseurs fibre optique
Convertisseur à fibre optique avec connexion pour fibre optique SC duplex (1300nm), pour la conversion de 10/100Base-T(X) en fibre de verre unimode (9/125μm). Fonction d’autonégociation et d’auto-MDI(X). Diagnostic de lien étendu. Montage sur rail, alimentation 18...30VDC
Convertisseur FO avec raccordement FO SC-Duplex (1300 nm), pour la conversion de 10/100Base-T(X) en fibre de verre monomode (9/125 µm). Fonction auto-négociation et auto-MDI(X). Diagnostic exhaustif des liaisons. Bloc à 10 pôles montable, alimentation 18 ... 30 V DC
Installation de réseaux de communication > Convertisseur de média
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
| Type de produit | Convertisseur de média |
| MTTF | 1400 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 599 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 101 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| MTBF | 284 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 74 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| Temporisation du signal | ± 1,3 µs (Mode différé, 10/100 MBit/s, varie selon la taille de la trame) |
| État de la gestion des données | |
| Révision de l'article | 11 |
| Fonctionnalité | |
| Fonctionnalité de base | Convertisseur de média Store-and-forward |
| Isolation galvanique | selon IEEE 802.3 |
| VCC // FE // Ethernet | |
| Puissance dissipée maximale en condition nominale | 2,4 W |
| Tension d'essai interface de données/alimentation | 0,5 kVeff(50 Hz, 1 min.) |
| Alimentation | |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (Raccordement vissé) |
| 18 V DC ... 30 V DC (alternative ou redondante, par contact sur le bus fond de panier et alimentation système) | |
| Tension nominale d'alimentation | 24 V DC |
| Courant absorbé typique | 100 mA (24 V DC) |
| Circuit de protection | Protection contre inversions de polarité |
| Alimentation | |
| Type de raccordement | Bloc de jonction enfichable (MINICONNEC), redondance possible |
| Point de connexion unifilaire rigide | 0,2 mm² ... 2,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 24 ... 14 |
| Longueur à dénuder | 7,00 mm |
| Couple de serrage | 0,56 Nm ... 0,79 Nm |
| Signal | Ethernet |
| Fonctionnalité de base | Convertisseur de média Store-and-forward |
| Données: optique fibre optique | |
| Puissance d'émission minimale | ≥ -15 dBm ((9/125 µm) dynamique pendant le fonctionnement en mode Link (en moyenne)) |
| Puissance d'émission maximale | ≤ -8 dBm ((9/125 µm) dynamique pendant le fonctionnement en mode Link (en moyenne)) |
| Longueur de transmission avec 3 dB de réserve du système | 36 km (F-E 9/125 0,36 dB/km) |
| 32 km (F-E 9/125 0,4 dB/km) | |
| 26 km (F-E 9/125 0,5 dB/km) | |
| Type de raccordement | Duplex SC |
| Longueur d'onde | 1300 nm |
| Sensibilité minimale du récepteur | -31 dBm (dynamique en mode lien (moyenne)) |
| Sensibilité du récepteur maximale | -7 dBm (dynamique en mode lien (moyenne)) |
| Support de transmission | Fibre de verre monomode |
| Données: Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3 | |
| Vitesse de transmission | 10/100 MBit/s |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Nombre de voies | 1 |
| Distance de transmission | 100 m (paire torsadée blindée) |
| Support de transmission | Cuivre |
| LED de signalisation | Activity, état lien, 10/100 MBit/s |
| Modes d'autonégociation | Auto |
| Link through | Link Fault Pass Through |
| Commutation MDI-/MDI-X | Auto-MDI(X) |
| Dessin coté |  |
| Largeur | 22,5 mm |
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
| Couleur (Boîtiers) | vert (RAL 6021) |
| Matériau (Boîtier) | PA 6.6-FR |
| Câble fibre optique | |
| Types de fibres | 50/125 µm |
| 62,5/125 µm | |
| Fibre de verre | |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 65 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| ≤ 2000 m (selon UL) | |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex nA IIC T4 Gc X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| UL, USA / Canada | |
| Repérage | 508 Listed |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Construction navale | |
| Repérage | DNV GL |
| Données GL DNV | |
| Temperature | B |
| Humidity | A |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | ± 6 kV (Sévérité de contrôle 3) |
| Décharge dans l'air | ± 8 kV (Sévérité de contrôle 3) |
| Décharge indirecte | ± 6 kV |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 3 GHz (Sévérité de contrôle 3) |
| Intensité champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | ± 2 kV (Sévérité de contrôle 3) |
| Signal | ± 2 kV (Sévérité de contrôle 3) |
| Remarque | Critère B |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Entrée | ± 0,5 kV (Alimentation CC) |
| Signal | ± 1 kV (Ligne données, asymétrique) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Normes/Prescriptions | EN 55032 |
| Remarque | Classe A, domaine d'application : industrie |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
| Exempt de substances néfastes à l'application d'enduits | VDMA 24364:2018-05 |
| Isolation galvanique | selon IEEE 802.3 |
| Type de montage | Montage sur rail DIN |
