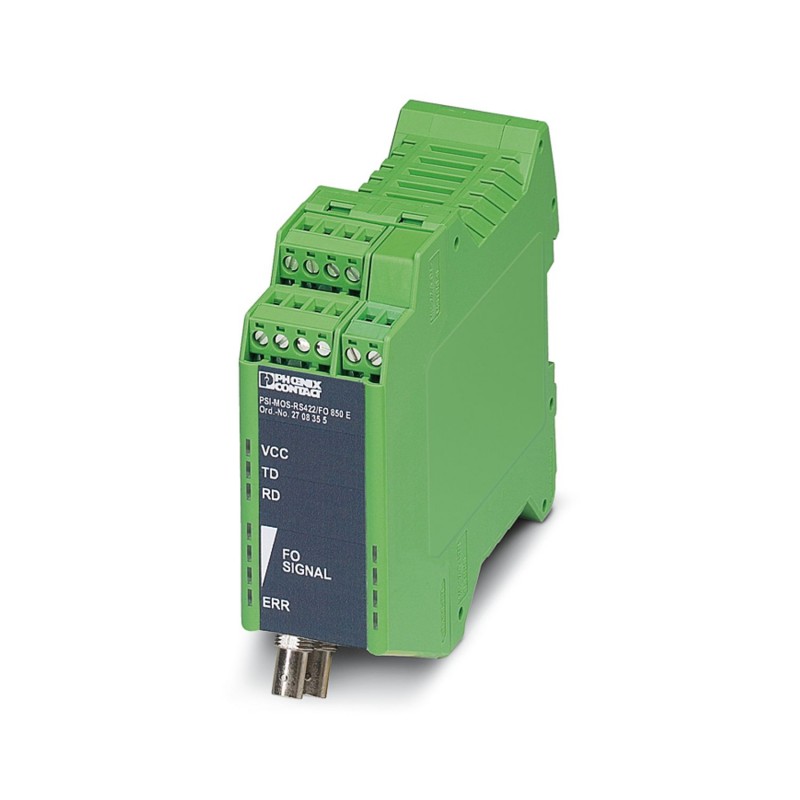

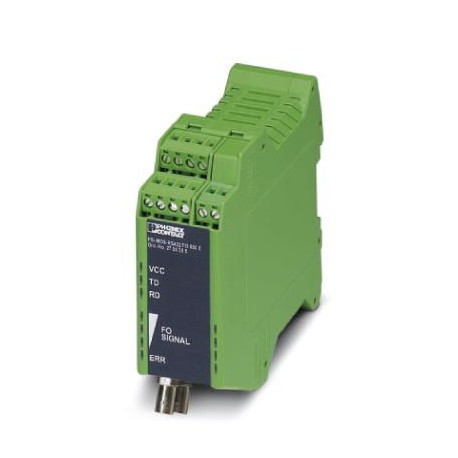

PSI-MOS-RS422/FO 850 E 2708355 PHOENIX CONTACT Convertisseurs fibre optique
PSI-MOS-RS422/FO 850 E
2708355
PHOENIX_CONTACT
Convertisseurs fibre optique
Convertisseur à fibre optique avec diagnostic optique intégré, contact d’alarme, pour interfaces à 4 fils RS-422/RS-485/INTERBUS jusqu’à 2 MBit/s, équipement terminal avec interface à fibre optique (BFOC), 850 nm, pour câbles PCF/fibre de verre (multimode)
Convertisseur FO à diagnostic optique intégré, alarme, pour INTERBUS RS-422/RS-485 à 4 fils jusqu'à 2 MBit/s, équipement terminal avec interface FO (BFOC), 850 nm, pour câble en fibre PCF/fibre de verre (multimode)
Installation de réseaux de communication > Convertisseur de média
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
Propriétés du produit
| Type de produit | Convertisseur de média |
| MTTF | 1024 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 442 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 183 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| MTBF | 320 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 48 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) |
Propriétés électriques
| Isolation galvanique | VCC // RS-422 |
| Puissance dissipée maximale en condition nominale | 2,88 W |
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min.) |
| Alimentation | |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC |
| Tension nominale d'alimentation | 24 V DC (selon UL) |
| Courant absorbé typique | 120 mA (24 V DC) |
| Courant max. absorbé | 130 mA |
| ≤ 2 A (Pour le fonctionnement dans un poste de liaison, via le connecteur de bus sur rail DIN) | |
Données de sortie
| Commutation | |
| Dénomination sortie | Sortie à relais |
| Description de la sortie | Sortie de signalisation des défauts |
| Nombre de sorties | 1 |
| Tension de commutation maximale | 60 V DC |
| 42 V AC | |
| Intensité permanente limite | 0,46 A |
Caractéristiques de raccordement
| Alimentation | |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
| Couple de serrage | 0,56 Nm ... 0,79 Nm |
Interfaces
| Distorsion des bits en entrée | ± 35 % (admissible) |
| Distorsion des bits, en sortie | < 6,25 % |
| Signal | INTERBUS |
| Voies de transmission | 2 (1/1) RD, TD, duplex intégral |
| Données: optique fibre optique | |
| Nombre de voies | 1 |
| Puissance d'émission minimale | -4,6 dBm (200/230 µm) |
| -17,6 dBm (50/125 µm) | |
| -13,6 dBm (62,5/125 µm) | |
| Longueur de transmission avec 3 dB de réserve du système | 2800 m (F-K 200/230 8 dB/km avec connecteur à montage rapide) |
| 4200 m (avec F-G 50/125 2,5 dB/km) | |
| 4800 m (avec F-G 62,5/125 3,0 dB/km) | |
| Protocole de transmission | avec transparence du protocole vers l'interface RS-422 |
| Type de raccordement | B-FOC (ST®) |
| Longueur d'onde | 850 nm |
| Sensibilité minimale du récepteur | -33,2 dBm |
| Support de transmission | Fibre PCF |
| Fibre de verre multimode | |
| Données: Interface RS-422, selon UIT-T V.11, EIA/TIA-422, DIN 66348-1 | |
| Débit série | ≤ 2 Mbit/s |
| Type de raccordement | Raccordement vissé enfichable |
| Distance de transmission | ≤ 1000 m (en fonction du débit de données avec ligne de données blindée, torsadée) |
| Résistance terminale | 220 Ω |
| 100 Ω | |
| 220 Ω | |
| Point de connexion unifilaire rigide | 0,2 mm² ... 2,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple AWG min. | 24 |
| Point de connexion unifilaire rigide AWG maxi | 14 |
| Point de connexion unifilaire rigide AWG mini | 24 |
| Support de transmission | Cuivre |
| Format de données/détrompage | UART (11 bits, NRZ) |
Dimensions
| Largeur | 35 mm |
| Hauteur | 99 mm |
| Profondeur | 103 mm |
Indications sur les matériaux
| Couleur (Boîtiers) | vert (RAL 6021) |
| Matériau (Boîtier) | PA 6.6-FR |
Câble/conducteur
| Câble fibre optique | |
| Types de fibres | 200/230 µm |
| 50/125 µm | |
| 62,5/125 µm | |
| Fibre PCF | |
| Fibre de verre | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| Humidité de l'air admissible (fonctionnement) | 30 % ... 95 % (pas de condensation) |
Homologations
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex nA nC IIC T4 Gc X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| ATEX, interface fibre optique | |
| Repérage | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Certificat | PTB 06 ATEX 2042 U |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| UL, USA / Canada | |
| Repérage | Class I, Zone 2, AEx nc IIC T5 |
| Class I, Zone 2, Ex nC nL IIC T5 X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Construction navale | |
| Repérage | DNV GL |
| Données GL DNV | |
| Temperature | B |
| Humidity | A |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Immunité | EN 61000-6-2:2005 |
| Emission | EN 55011 |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | ± 6 kV |
| Décharge dans l'air | ± 8 kV |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Intensité champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | ± 2 kV |
| Signal | ± 2 kV |
| Remarque | Critère B |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Entrée | ± 0,5 kV |
| Signal | ± 1 kV |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Normes/Prescriptions | EN 55011 |
| Remarque | Classe A, domaine d'application : industrie |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Ethernet (EF003535) | Non |
| Fast Ethernet (EF003536) | Non |
| Gigabit Ethernet (EF003546) | Non |
| Power over Ethernet (EF005178) | Oui |
| Type de tension d'alimentation (EF002991) | CC |
| Tension d'alimentation CC (EF007534) | 18 V |
| Hauteur (EF000040) | 103.04 mm |
| Largeur (EF000008) | 35.2 mm |
| Profondeur (EF000049) | 102.59 mm |
