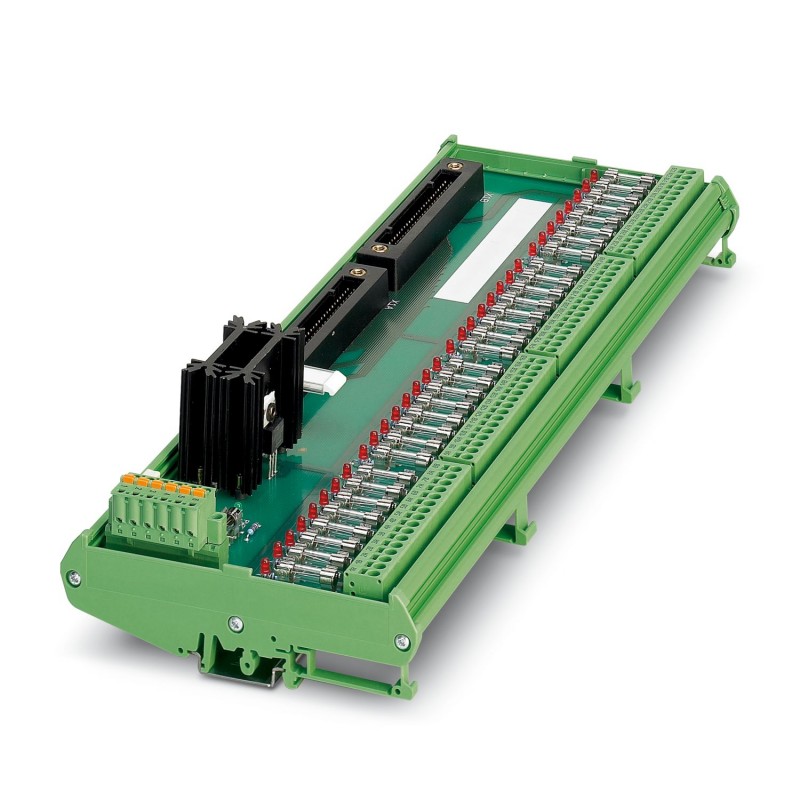

FLKM-2KS50/BFI/MKDS/CS 2900162 PHOENIX CONTACT Module passif
FLKM-2KS50/BFI/MKDS/CS
2900162
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module passif
Module d’interconnexion pour cartes d’E/S Yokogawa ADV 151, ADV 161, ADV 551 et ADV 561 avec un fusible (5 x 20) et une indication de défaut de fusible (LED) par voie. Connexion système redondante.
Module de transfert pour modules d'E/S Yokogawa ADV 151, ADV 161, ADV 551 et ADV 561 avec fusible pour la protection de fil (5 x 20) et affichage de défaillance du fusible (LED) par canal. Connexion système redondante.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Module de transmission |
| Nombre de voies | 32 |
| Mode de fonctionnement | 100 % ED |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Isolant | Isolation fonctionnelle |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension nominale UN | 24 V DC |
| 19,2 V DC ... 26,4 V DC | |
| Intensité admissible max. par branche | 100 mA (tenir compte du derating) |
| Courant cumulé max. de toutes les branches | 4 A (tenir compte du derating) |
| Tension d'isolement assignée | 50 V DC |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Automate pris en charge YOKOGAWA CS3000 CentumVP | |
| Carte E/S adaptée | ADV151 |
| ADV161 | |
| ADV551 | |
| ADV561 | |
| Automate pris en charge YOKOGAWA STARDOM | |
| Carte E/S adaptée | NFDV151 |
| NFDV161 | |
| NFDV551 | |
| NFDV561 | |
| Type de contact | 1 contact NO |
| Type du contact de commutation | Contact double |
| Matériau des contacts | AgNi, plaqué or 5 µm |
| Tension de commutation maximale | < 25 V AC |
| 48 V DC | |
| Intensité permanente limite | 1 A |
| Courant de commutation minimal | 1 mA |
| Puissance de coupure (charge ohmique) max. | 24 W (24 V DC) |
| 48 W (48 V DC) | |
| 25 VA (25 V AC) | |
| Durée de vie mécanique | env. 2x 107cycles |
| Niveau terrain | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 m² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Niveau des automates | |
| Type de raccordement | Compatible Yokogawa KS |
| Nombre de connexions | 2 |
| Nombre de pôles | 50 |
| Remarque | Câbles préconfectionnés utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple de serrage | 0,5 Nm |
| Affichage d'état | LED (rouge) |
| Présence d'un affichage d'état | oui, en cas de défaillance de fusible |
| Témoin de présence de la tension de service | LED verte |
| Dimensions de l'article | |
| Largeur | 343,1 mm |
| Hauteur | 111,9 mm |
| Profondeur | 65,15 mm |
| Conditions ambiantes | |
| Indice de protection | IP00 |
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| Normes/Prescriptions | EN IEC 60664-1 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | La surveillance de la tension du module ne fonctionne pas en association avec des blocs de jonction-fusibles HESILED avec voyant lumineux intégré et montés en amont. |
| Information pour le fonctionnement | Ne pas effectuer de raccordement mixte de canaux voisins avec des tensions SELV/PELV et des tensions dangereuses au contact. |
| Information pour le fonctionnement | Lors de l'utilisation d'une tension très basse tension de sécurité/très basse tension de protection (≤ 25 V AC ou 60 V DC), le dispositif n'a pas besoin d'une protection supplémentaire contre les contacts. |
| Information pour le fonctionnement | Au moins une isolation fonctionnelle est installée côté sortie (dans la direction du rail DIN), par rapport aux modules voisins. Si le niveau d'exigence de l'application en matière d'isolation devait être supérieur (isolation de base ou isolation renforcée), il devrait alors être réalisé par des mesures appropriées (p. ex. des séparateurs). |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Nombre de pôles (EF001391) | 50 |
| Tension assignée (EF000228) | 24 V |
| Courant nominal assigné (EF000227) | 0.1 A |
| Profondeur (EF000049) | 65.15 mm |
| Largeur (EF000008) | 343.1 mm |
| Hauteur (EF000040) | 111.9 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
