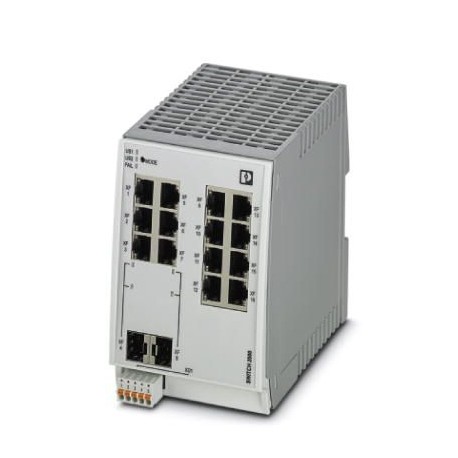

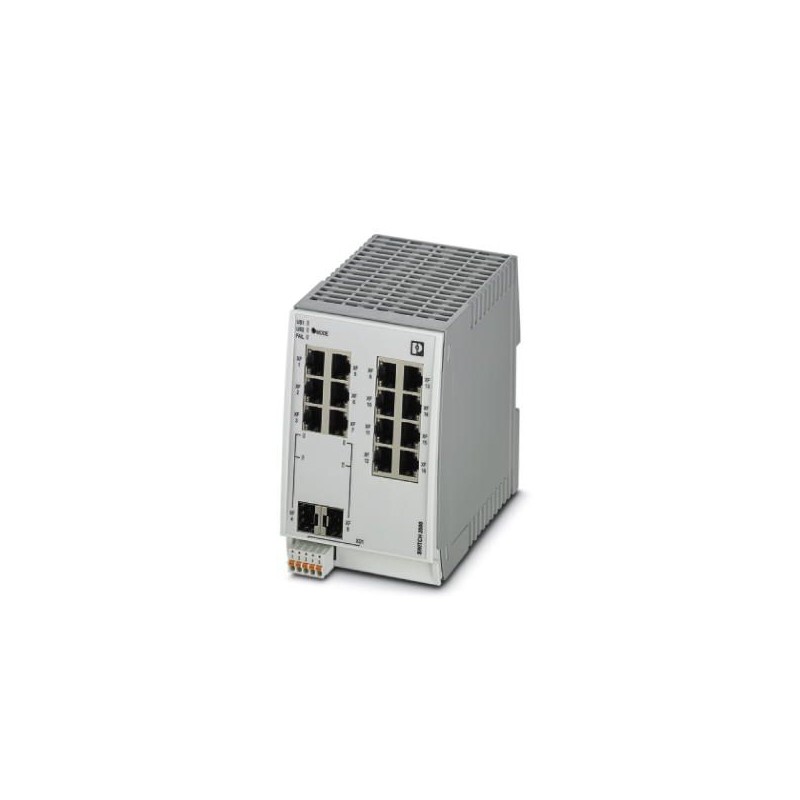

FL SWITCH 2214-2SFX 1006188 PHOENIX CONTACT Commutateur Ethernet Industriel
FL SWITCH 2214-2SFX
1006188
PHOENIX_CONTACT
Commutateur Ethernet Industriel
Installation de réseaux de communication > Commutateur de réseau
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million six mille cents quatre vingt huit |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626476988 |
| Poids par Pièce (hors emballage) | 470.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million cents soixante seize mille deux cent |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Admissible d'humidité (stockage/transport) | 10 % ... 95 % (sans condensation) |
| La pression de l'Air (fonctionnement) | 68 kPa ... 108 kPa (3 000 m au-dessus du niveau de la mer) |
| De pression d'Air (stockage/transport) | 68 kPa ... 108 kPa (3 000 m au-dessus du niveau de la mer) |
Interfaces
| Interface 1 | Ethernet (RJ45) |
|---|---|
| Pas de. de ports | 14 (ports RJ45) |
| Note sur la méthode de connexion | Auto-négociation et auto-crossing |
| La Transmission de la physique | Cuivre |
| Vitesse de Transmission | 10/100 Mbit / s |
| Longueur de Transmission | 100 m (par segment) |
| Signal Led | Réception de données, de l'état de la liaison |
| Interface 2 | Module SFP |
| Pas de. de ports | 2 (ports SFP) |
| La Transmission de la physique | Selon le module SFP |
| Vitesse de Transmission | 100 mb / s (full duplex) |
| Longueur de Transmission | jusqu'à 40 km (en Fonction de la fibre/SFP module) |
| Signal Led | Réception de données, de l'état de la liaison |
La fonction
| Fonctions de base | Store-and-forward interrupteur, en conformité avec les normes IEEE 802.3 |
|---|---|
| Gestion | Gestion basée sur le Web (HTTP/HTTPS) |
| SNMPv1/v2/v3 | |
| Interface de ligne de commande (Telnet, SSH) | |
| Fonctions de Diagnostic | Historique RMON |
| Le protocole LLDP (Link Layer Discovery Protocol) | |
| SNMP-Pièges | |
| N:1-Portmirroring | |
| ACD (Détection de Conflit d'Adresse) | |
| Les fonctions de filtrage | La qualité de Service (8 classes de priorité) |
| Port-Priorisierung | |
| VLAN (jusqu'à 32 Vlan) | |
| IGMP Snooping (32 groupes) | |
| IGMP Query | |
| Auto-Query-Port | |
| Étendue De Multidiffusion Le Filtrage | |
| La table d'adresses MAC | 8k |
| La redondance | MRP (Media redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| La DRA (Rapide Anneau de Détection) | |
| Grand Arbre De Support | |
| IP paramétrage | DHCP-Client |
| DHCP Option 82 (Agent de Relais) | |
| Serveur DHCP (piscine à base, par port) | |
| BootP | |
| PROFINET fonctionnement de l'appareil | Appareil PROFINET |
| PROFINET conformité de classe | La Conformité De Classe B |
| La synchronisation de l'heure | SNTP (Simple Network Time Protocol) |
| Statut et indicateurs de diagnostic | Led: US1, US2 (bloc d'alimentation), ne parviennent pas (contact d'alarme), 2 Led par port Ethernet (Link/Activité et de la Vitesse) |
| Contact de signalisation de la tension de commande | 24 V DC (typique) |
| Contact du Signal de courant de commande | 1 minute, maximum |
L'expansion du réseau de paramètres
| Une cascade de profondeur | Réseau linéaire, et la star de la structure: toute |
|---|---|
| Maximum longueur de conducteur (paire torsadée) | 100 m |
La tension d'alimentation
| La tension d'alimentation | 24 V DC (redondant) |
|---|---|
| Ondulation résiduelle | 3.6 VPP(dans la gamme de tension autorisée) |
| Plage de tension d'alimentation | 12 V DC ... 57 V DC |
| Type consommation de courant | 325 mA (pour US= 24 V DC) |
| Max. consommation de courant | 1,6 A (US= 12 V DC et 70°C température ambiante) |
| Consommation de courant | 460 mA |
Général
| Type de montage | Rail DIN |
|---|---|
| Type AX | Type de livre |
| Poids Net | 470 g |
| Matériau du boîtier | En Polycarbonate renforcé de fibres de |
| Note | Le Support par téléphone ou sur place (frais sont facturés) |
| MTTF | 365.63 Ans (SN 29500 standard, température de 25 °C, le cycle d'exploitation de 21 % (5 jours par semaine, 8 heures par jour)) |
| 218.22 Ans (SN 29500 standard, température de 40 °C, cycle de fonctionnement de 34.25 % (5 jours par semaine, 12 heures par jour)) | |
| De 31,7 Ans (SN 29500 standard, température de 55 °C, cycle de fonctionnement de 100 % (7 jours par semaine, 24 heures par jour)) |
Les données de connexion
| Méthode de connexion | Push-in connexion à ressort |
|---|---|
| Chef de section transversale solide min. | 0,25 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0,25 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 9 mm |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Les émissions de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 |
| Vibrations (stockage/transport) | 5g, 150 Hz, acc. CEI 60068-2-6 |
| Libre à partir de substances qui pourraient nuire à l'application de revêtement | Oui |
| Vibrations (fonctionnement) | dans acc. CEI 60068-2-6: 5g, 150 Hz |
| UL, ÉTATS-UNIS | UL 60079-0, Ed.6 / UL 60079-7, Ed.5 |
| UL, Canada | CSA C22.2 NON.60079-0, Ed.3 / CSA C22.2 NON.60079-7:16 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million deux cent cinquante mille cinq cent uneCl@ss 4.1Vingt sept million deux cent cinquante mille cinq cent uneCl@ss 5.0Vingt sept million deux cent cinquante mille cinq cent uneCl@ss 5.1Dix neuf million trente mille centeCl@ss 6.0Dix neuf million cents soixante dix mille centeCl@ss 7.0Dix neuf million cents soixante dix mille cents sixeCl@ss 8.0Dix neuf million cents soixante dix mille cents sixeCl@ss 9.0Dix neuf million cents soixante dix mille cents six
UNSPSC 6.01Quarante trois million cents soixante douze mille quinzeUNSPSC 7.0901Quarante trois million deux cent une mille quatre cent quatreUNSPSC 11Quarante trois million cents soixante douze mille quinzeUNSPSC 12.01Quarante trois million deux cent une mille quatre cent dixUNSPSC 13.2Quarante trois million deux cent vingt deux mille six cent douze
