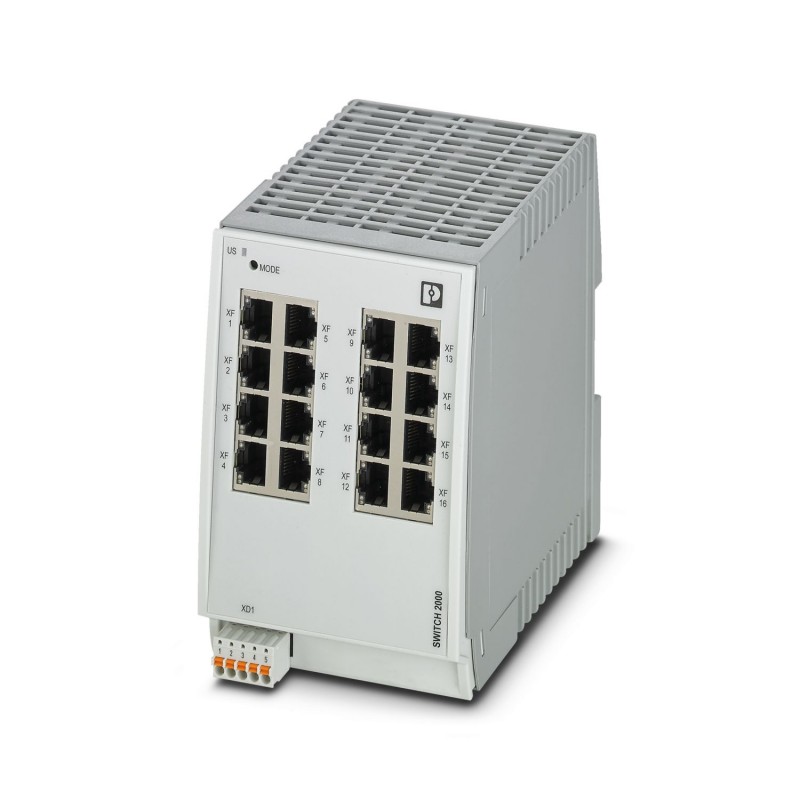

FL SWITCH 2016 2702903 PHOENIX CONTACT Commutateur Ethernet Industriel
FL SWITCH 2016
2702903
PHOENIX_CONTACT
Commutateur Ethernet Industriel
Commutateur géré 2000, 16 ports RJ45 10/100 MBit/s, conformité PROFINET Classe A
Managed Switch 2000, 16 Ports RJ45 10/100 MBit/s, PROFINET Conformance-Class A, Processus de développement certifié selon la norme CEI 62443-4-1, Compatible avec la norme CEI 62443-4-2
Installation de réseaux de communication > Commutateur de réseau
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 85 mm |
| Hauteur | 130 mm |
| Profondeur | 119 mm |
Remarques
| Généralités | Assistance téléphonique et sur site (service payant) |
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
Indications sur les matériaux
| Matériau du boîtier | Polycarbonate renforcé aux fibres de verre |
Montage
| Type de montage | Montage sur rail DIN |
Interfaces
| Ethernet (RJ45) | |
| Type de raccordement | RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 10/100 MBit/s |
| Physique de transmission | Cuivre |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Réception de données, état de la liaison |
| Nombre de voies | 16 (Ports RJ45) |
Propriétés du produit
| Type de produit | Switch |
| Gamme de produits | Managed Switch 2000 |
| Type | Type livre |
| MTTF | 365,63 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 218,22 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 46,17 Années (SN 29500 standard, température 55 °C, cycle de travail 100 %) | |
| Propriétés particulières | Processus de développement certifié selon la norme CEI 62443-4-1 |
| Compatible avec la norme CEI 62443-4-2 | |
| Temporisation du signal | ≥ 6,5 µs (Mode différé, 10/100 MBit/s, varie selon la taille de la trame) |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Classe de protection | III (VDE 0106) |
| Degré de pollution | 2 |
| Fonctions switch | |
| Fonctions de diagnostic | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| N:1-Portmirroring | |
| ACD (Address Conflict Detection) | |
| SysLog | |
| CRC-Surveillance | |
| Fonctionnalité de base | Switch 'Store and forward', conformité à la norme IEEE 802.3 |
| Classe de conformité PROFINET | Conformance-Class A |
| Fonctions de filtre | Quality of Service (8 catégories de priorité) |
| Class of Service | |
| DiffServ/DSCP | |
| Port-Priorisierung | |
| VLAN (jusqu'à 8 VLAN) | |
| IGMP Snooping/Querier (v1/v2) | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Paramétrage IP | Client Dynamic Host Configuration Protocol (DHCP) |
| Serveur DHCP (basé sur port) | |
| BootP | |
| Tableau d'adresses MAC | 8k |
| Gestion | Gestion basée sur le web (HTTP/HTTPS) |
| Gestion des utilisateurs basée sur les rôles (LDAP) | |
| SNMPv1/v2/v3 | |
| Command Line Interface (Telnet, SSH) | |
| Redondance | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| Indicateurs d'état et de diagnostic | LED : US (alimentation en tension), 2 LED par port Ethernet (liaison/activité et vitesse) |
| Autres fonctions | Transmission de MMS & GOOSE (CEI 61850-8-1) |
| Transmission de Modbus/TCP | |
| Synchronisation dans le temps | SNTP (Simple Network Time Protocol) |
| Fonctions de sécurité | |
| Fonctionnalité de base | Switch 'Store and forward', conformité à la norme IEEE 802.3 |
Propriétés électriques
| Courant absorbé | 315 mA |
| Diagnostic local | US Tension d'alimentation LED verte |
| LNK/ACT Statut de la liaison LED verte | |
| SPD Vitesse de transmission LED verte | |
| Puissance dissipée maximale en condition nominale | 9 W (pour US= 18 V DC et température ambiante de 60 °C) |
| Section contrôlée | Alimentation 24 V/terre fonctionnelle 500 V DC 1 min. |
| Interface Ethernet / Tous les autres potentiels 2,25 kV DC 1 min. | |
| Support de transmission | Cuivre |
| Alimentation | |
| Tension d'alimentation (DC) | 24 V DC (simple) |
| Plage de tension d'alimentation | 18 V DC ... 32 V DC |
| Raccordement alimentation | par MINICONNEC, section maximale des conducteurs 1,5 mm² |
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Courant max. absorbé | 0,5 A (pour US= 18 V DC et température ambiante de 60 °C) |
| Courant absorbé typique | 315 mA (pour US= 24 V DC et température ambiante de 25 °C) |
| Courant absorbé | 315 mA |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort Push-in |
| Remarque concernant la connectique | Utiliser uniquement des câbles en cuivre supportant la plage de température admise (de -40 °C ... 75 °C) pour le raccordement. |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 9 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | 0 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Choc (fonctionnement) | 30g (EN 60068-2-27) |
| Vibrations (service) | 2g, selon CEI 60068-2-6 |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (Altitude 1500 mètres) |
| Pression atmosphérique (stockage/transport) | 86 kPa ... 108 kPa (Altitude 1500 mètres) |
Normes et spécifications
| Exempt de substances néfastes à l'application d'enduits | Oui |
Homologations
| UL, USA / Canada | |
| Repérage | cULus |
| Remarque | UL 61010-1, Ed. 3 / UL 61010-2-201, Ed. 1, CSA C22.2 NO.61010-2-201:14. Ed. 1 / CSA C22.2 NO.61010-1-12. Ed. 3 |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Conformité aux directives CEM | EN 61000-6-2 EN 61000-4-2 (ESD) Critère B |
| EN 61000-6-2 EN 61000-4-3 (champs électromagnétiques) Critère A | |
| EN 61000-6-2 EN 61000-4-4 (EFT/en salves) Critère A | |
| EN 61000-6-2 EN 61000-4-5 (Surge) Critère B | |
| EN 61000-6-2 EN 61000-4-6 (perturbations conduites) Critère A | |
| EN 61000-6-2 EN 61000-6-3 (émission de bruit) Classe B | |
| EN 61000-6-2 EN 61000-6-3 (perturbations conduites) Classe B | |
| Immunité | EN 61000-6-2 |
| Emission | EN 61000-6-4 |
Propriétés du système
| Fonctionnalité | |
| Fonctionnalité de base | Switch 'Store and forward', conformité à la norme IEEE 802.3 |
Signalisation
| Affichage d'état | LED : US (alimentation en tension), 2 LED par port Ethernet (liaison/activité et vitesse) |
| Caractéristique | Valeur |
|---|---|
| Ethernet (EF003535) | Oui |
| Nombre d'autres ports (EF007643) | 16 |
| Type de montage (EF000003) | Autre |
| Gérable (EF004912) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Hauteur (EF000040) | 130 mm |
| Largeur (EF000008) | 85 mm |
| Profondeur (EF000049) | 125.063404 mm |
