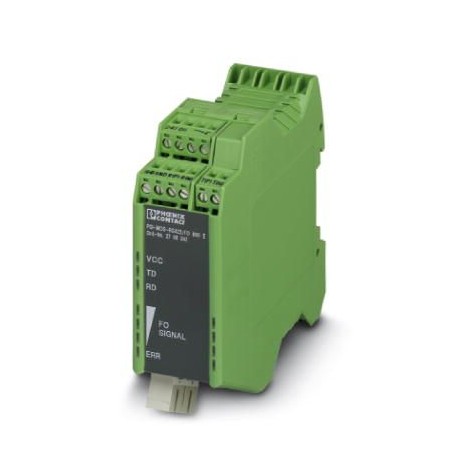

PHOENIX_CONTACT PSI-MOS-RS422/FO1300 E 2708575 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PSI-MOS-RS422/FO1300 E 2708575 PHOENIX CONTACT Convertisseurs fibre optique

Référence: PSI-MOS-RS422/FO1300 E

Code: 2708575

Fabricant: PHOENIX_CONTACT

Description:

Convertisseurs fibre optique
Convertisseur à fibre optique, avec diagnostic optique intégré, contact d’alarme, pour RS-422/RS-485 4 fils/INTERBUS jusqu’à 2 Mbits/s, équipement terminal avec interface à fibre optique (SC-Duplex), 1300 nm, pour câble en fibre de verre

Catégories:

  • Installation de réseaux de communication > Convertisseur de média
  • PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.616,27 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2708575
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 331 (C-6-2017)
GTIN4046356176293
Poids par pièce (hors emballage)0,191 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur35 mm
Hauteur105 mm
Profondeur103 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air admissible (service)30 % ... 95 % (pas de condensation)
Altitude5000 m (Restriction : voir déclaration du fabricant)
Indice de protectionIP20
ImmunitéEN 61000-6-2:2005

Généralités

Voies de transmission2 (1/1) RD, TD, duplex intégral
Distorsion des bits en entrée± 35 % (admissible)
Distorsion des bits, en sortie< 6,25 %
Isolation galvaniqueVCC // RS-422
Tension d'essai interface de données/alimentation1,5 kVeff(50 Hz, 1 min)
Compatibilité électromagnétiqueConformité à la directive CEM 89/336/CEE
EmissionEN 55011
Poids net190,68 g
Matériau du boîtierPA 6.6-FR
Colorisvert
MTBF544 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour))
113 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour))
ConformitéConformité CE
ATEX II 3 G Ex nA nC IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.)
UL, USA/Canada508 Listed
508 recognized

Alimentation

Tension nominale d'alimentation24 V DC (selon homologation UL)
Plage de tension d'alimentation18 V DC ... 32 V DC
Courant absorbé typique110 mA (24 V DC)
Type de raccordementBorne à vis enfichable MINICONNEC

Interface série

Interface 1Interface RS-422, selon UIT-T V.11, EIA/TIA-422, DIN 66348-1
Mode de fonctionnementduplex intégral
Type de raccordementRaccordement vissé enfichable
Support de transmissionCuivre
Distance de transmission≤ 1000 m (en fonction du débit de données avec ligne de données blindée, torsadée)
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.14
Débit série≤ 2 Mbit/s

Interface optique FO

Longueur d'onde1300 nm
Longueur de transmission avec 3 dB de réserve du système27 km (avec F-G 50/125 0,7 dB/km à 1300 nm)
22 km (avec F-G 62,5/125 0,8 dB/km à 1300 nm)
45 km (avec F-E 9/125 0,4 dB/km à 1300 nm)
Support de transmissionFibre de verre multimode
Fibre de verre monomode
Protocole de transmissionavec transparence du protocole vers l'interface RS-422
Type de raccordementDuplex SC

Sorties tout-ou-rien

Dénomination sortieSortie à relais
Description de la sortieSortie de signalisation des défauts
Nombre de sorties1
Tension de commutation maximale60 V DC
42 V AC
Intensité permanente limite1 A

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 89/336/CEE
Type de contrôleRésistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6
Résultat du contrôle5g, 10 ... 150 Hz, 2,5 h en direction XYZ
Type de contrôleChocs selon EN 60068-2-27/CEI 60068-2-27
Résultat du contrôle15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale
EmissionEN 55011
ImmunitéEN 61000-6-2:2005
Exempt de substances néfastes à l'application d'enduitsselon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0
Connexion selon la normeCUL
Normes/PrescriptionsEN 61000-4-2
Décharge par contact± 6 kV
Normes/PrescriptionsEN 61000-4-3
EN 61000-4-4
RemarqueCritère B
Normes/PrescriptionsEN 61000-4-5
Signal± 1 kV
Normes/PrescriptionsEN 55011
EN 61000-4-6
Choc15g toutes directions, selon CEI 60068-2-27
Vibrations (service)selon CEI 60068-2-6 : 5g, 150 Hz
ConformitéConformité CE
ATEX II 3 G Ex nA nC IIC T4 Gc X
UL, USA/Canada508 Listed
508 recognized
Température DNV GLB
Humidité DNV GLA
Vibrations DNV GLA
DNV GL-EMCB
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board
Test aux gaz nocifsISA-S71.04-1985 G3 Harsh Group A
Homologation construction navaleDNV GL

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2708575 Installation de réseaux de communication (EC001467)

Nom de la caractéristiqueEthernet (EF003535)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFast Ethernet (EF003536)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGigabit Ethernet (EF003546)
Valeur de la caractéristiqueNon
Nom de la caractéristiquePower over Ethernet (EF005178)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique18 V
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique104.53 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique35.2 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique102.59 mm
