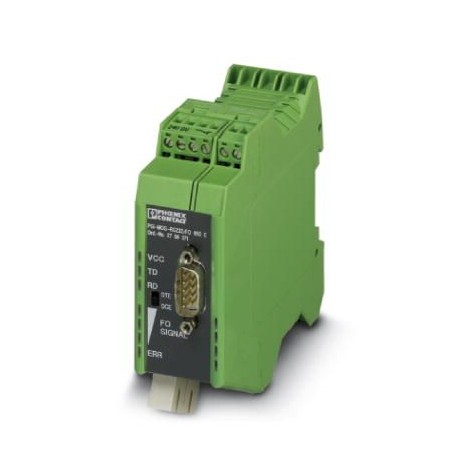

PSI-MOS-RS232/FO1300 E 2708588 PHOENIX CONTACT Convertisseurs fibre optique
PSI-MOS-RS232/FO1300 E
2708588
PHOENIX_CONTACT
Convertisseurs fibre optique
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2708588 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 333 (C-6-2017) |
| GTIN | 4046356176286 |
| Poids par pièce (hors emballage) | 0,184 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % (pas de condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2:2005 |
Généralités
| Voies de transmission | 2 (1/1), RxD, TxD, duplex intégral |
|---|---|
| Distorsion des bits en entrée | ± 35 % (admissible) |
| Distorsion des bits, en sortie | < 6,25 % |
| Isolation galvanique | VCC // RS-232 |
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 89/336/CEE |
| Emission | EN 55011 |
| Poids net | 183,78 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 549 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 113 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | 508 Listed |
| 508 recognized |
Alimentation
| Tension nominale d'alimentation | 24 V DC (selon homologation UL) |
|---|---|
| Plage de tension d'alimentation | 18 V DC ... 32 V DC |
| Courant absorbé typique | 100 mA (24 V DC) |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
Interface série
| Interface 1 | Interface RS-232, selon ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Support de transmission | Cuivre |
| Distance de transmission | ≤ 15 m |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Débit série | 115,2 kbits/s (NRZ) |
Interface optique FO
| Longueur d'onde | 1300 nm |
|---|---|
| Longueur de transmission avec 3 dB de réserve du système | 27 km (avec F-G 50/125 0,7 dB/km à 1300 nm) |
| 22 km (avec F-G 62,5/125 0,8 dB/km à 1300 nm) | |
| 45 km (avec F-E 9/125 0,4 dB/km à 1300 nm) | |
| Support de transmission | Fibre de verre multimode |
| Fibre de verre monomode | |
| Protocole de transmission | avec transparence du protocole vers l'interface RS-232 |
| Type de raccordement | Duplex SC |
Sorties tout-ou-rien
| Dénomination sortie | Sortie à relais |
|---|---|
| Description de la sortie | Sortie de signalisation des défauts |
| Nombre de sorties | 1 |
| Tension de commutation maximale | 60 V DC |
| 42 V AC | |
| Intensité permanente limite | 1 A |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 89/336/CEE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Emission | EN 55011 |
| Immunité | EN 61000-6-2:2005 |
| Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV |
| Normes/Prescriptions | EN 55011 |
| EN 61000-4-6 | |
| Choc | 15g toutes directions, selon CEI 60068-2-27 |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA/Canada | 508 Listed |
| 508 recognized | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2708588-PSI-MOS-RS232/FO1300 E | 184 Kbytes |
|
